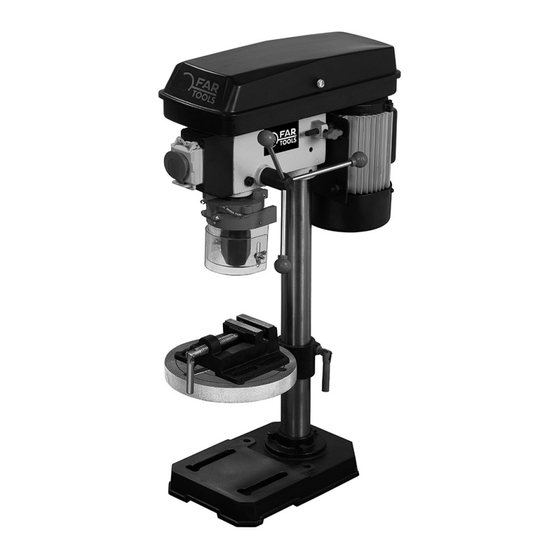

DPC 16E
Professional Machine
PDF
www
03/03/2021 08:33
03/03/2021 08:33
Publicidad
Manuales relacionados para Far Tools DPC 16E
Resumen de contenidos para Far Tools DPC 16E
- Página 1 Perceuse colonne (Notice originale) Drill press (Original manual translation) Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung) Taladro a columna (Traduccion del manual de instrucciones originale) DPC 16E Trapano a colonna (Traduzione dell’avvertenza originale) Professional Machine Furador a colonna (Tradução do livro de instruções original) Kolomboormachine (Vertaling van de originele instructies) (Μετάφραση...
- Página 2 FIG. A 111202-3-Manual-J.indd 2 111202-3-Manual-J.indd 2 03/03/2021 08:33 03/03/2021 08:33...
- Página 3 FIG. C n° 2,5 111202-3-Manual-J.indd 3 111202-3-Manual-J.indd 3 03/03/2021 08:33 03/03/2021 08:33...
- Página 4 FIG. D Visser la colonne (F) sur sa base (4 Vis). Schroef de kolom (F) op de basis (4 schroeven) Tornillo de la columna (F) en la base (4 tornillos) Parafuso da coluna (F) sobre a base (4 parafusos) Avvitare la colonna (F) sulla base (4 viti). Screw the column (F) on the base (4 screws) 111202-3-Manual-J.indd 4 111202-3-Manual-J.indd 4...
- Página 5 Attacher la tête à la colonne et serrer avec la vis Visser le cabestan Bevestig de kop om de kolom en draai de schroef Schroef de kaapstander Coloque la cabeza hacia la columna y apriete el tornillo Atornille el cabezal móvil. Prenda a cabeça para a coluna e aperte o parafuso Aperte o cabrestante.
- Página 6 Fixer le carter de protection AVANT le mandrin Bevestig de bewaker VOORDAT boorkop Fije el protector ANTES mandril Anexe o guarda ANTES chuck Montare la guardia PRIMA mandrino Attach the guard BEFORE chuck Serrer le carter (B) sur l’axe de la broche à l’aide de la vis cruciforme (a) située sur le coté...
- Página 7 Contact de sécurité : La perceuse ne démarre pas si le capot supérieur est ouvert Veiligheid contact: De boor niet starten als de bovenklep open Contacto de seguridad: El taladro no se inicia si la cubierta superior está abierta Contato Segurança: A broca não começar se a tampa superior está aberta Contatto di sicurezza: Il trapano non si avvia se il coperchio superiore è...
- Página 8 FIG. E 111202-3-Manual-J.indd 8 111202-3-Manual-J.indd 8 03/03/2021 08:33 03/03/2021 08:33...
- Página 9 Démontage du mandrin - De doorn verwijderen - Extracción del mandril - A remoção do mandril - Rimozione del mandrino - Removing the mandrel Introduire la clé dans le mandrin, la coincer et démonter le mandrin (sens inverse des aiguilles d’une montre) Steek de sleutel in de boorkop en verwijder de vastgelopen boorkop (tegen de klok in) Introduzca la llave en el plato y elimine el atasco de la tirada (sentido antihorario) Insira a chave no mandril e remova o atolamento chuck (sentido anti-horário)
- Página 10 Pos (a) 40° Pos (c) 40° 111202-3-Manual-J.indd 10 111202-3-Manual-J.indd 10 03/03/2021 08:33 03/03/2021 08:33...
- Página 11 111202-3-Manual-J.indd 11 111202-3-Manual-J.indd 11 03/03/2021 08:33 03/03/2021 08:33...
- Página 12 FIG. E Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears Assurez vous que la perceuse est immobilisée complètement avant de changer les vitesses. 1- Débrancher la perceuse 2- Desserrer le verrouillage de glissière (a ) 3- Pousser le moteur et ainsi enlever les courroies.
- Página 13 Changement des vitesses - Schakelen - Cambio de marchas - Mudança de velocidades - Cambiare marce - Changing gears 111202-3-Manual-J.indd 13 111202-3-Manual-J.indd 13 03/03/2021 08:33 03/03/2021 08:33...
- Página 14 1220 1650 2650 111202-3-Manual-J.indd 14 111202-3-Manual-J.indd 14 03/03/2021 08:33 03/03/2021 08:33...
- Página 15 FIG. F <10mm FIG. G MANDRIN AUTOSERRANT - KEYLESS CHUCKMANDRIL AUTOMATICO MANDRIL AUTO APERTANDO 3431541114852 1,5 / 13 mm - MT2/CM2 3431541114821 1,5 / 16 mm - MT2/CM2 REDUCTEUR CONE MORSE MORSE TAPER REDUCTOR - REDUCTOR DE CONO MORSE - REDUTOR 3431541143524 CM2/MT2 - CM3/MT3 3431541114876...
- Página 16 Remplacement des consommables Description et repérage des organes de la machine FIG. A & B FIG. G Interrupteur de sécurité Accessoires disponibles Table Etau Reglage table Inclinaison table Entretien, recommandations et conseils Cabestan L’utilisation d’accessoires adaptés et en bon état Tension courroie est garante d’un fonctionnement optimal.
- Página 17 Replacing consumables Description and location of machine parts FIG. A & B FIG. G Safety switch Accessories available Table Vice Table adjustment Table inclination Maintenance, recommendations and advice Capstan The use of suitable accessories in good condi- Belt tension tion will ensure the machine operates optimally Spindle lubrication Chuck guard To avoid rust, grease machined metal parts...
- Página 18 Auswechseln der Verschleißteile Beschreibung & Kennzeichnung der Maschinenteile FIG. A & B FIG. G Schutzschalter lieferbares Zubehör Tafel Schraubstock Tischeinstellung Tischneigung Reinigung und Wartung Handkreuz Die Benutzung angemessener und einwandfreier Riemenspannung Zubehörteile ist Voraussetzung für ein einwandfreies Ergebnis Spanndorngehäuse Schmieren der Spindel Riemenabdeckung Um Rost zu vermeiden, die bearbeiteten Metall- Tiefenanschlag...
- Página 19 Cambio de los consumibles Descripción y localización de los elementos de la máquina FIG. A & B FIG. G Interruptor de seguridad Accesorios disponibles Mesa Torno Regulación de la mesa Inclinación de la mesa Mantenimiento, recomendaciones y consejos Cabrestante La utilización de accesorios adecuados y en Tensión de la correa buen estado garantiza un funcionamiento óptimo Engrase del husillo...
- Página 20 Sostituzione dei pezzi di ricambio Descrizione e localizzazione degli organi della macchina FIG. A & B FIG. G Interruttore di sicurezza Accessori disponibili Tavolo Morsetto Regolazione del tavolo Inclinazione del tavolo Manutenzione, raccomandazioni e consigli Argano L’uso d’accessori adatti e buono stato è la ga- Tensione della cinghia ranzia di un funzionamento ottimale.
- Página 21 Substituição de consumíveis Descrição e identificação dos órgãos da máquina FIG. A & B FIG. G Interruptor de segurança Acessórios disponíveis Mesa Torno Ajuste da mesa Inclinação da mesa Manutenção preventiva, recomendações e conselhos Cabrestante A utilização de acessórios adaptados e em boas Tensão da correia condições é...
- Página 22 Vervanging van de accessoires Beschrijving en plaatsbepaling van de onderdelen van de machine FIG. A & B FIG. G Veiligheidsschakelaar Beschikbare toebehoren Tafel Bankschroe Tafelregeling Tafelkanteling Onderhoud, aanbevelingen en raadgevingen Windas Het gebruik van de aangepaste accessoires in Riemspanning goede staat waarborgt een optimale werking Smering van de frees Klemhouder Om roest te voorkomen moet u de bewerkte...
- Página 23 Περιγραφή και εντοπισμός των οργάνων της μηχανής συντήρηση, υποδείξεις και συμβουλές FIG. A & B FIG. G Διακπτης ασφαλείας Διαθέσιμα εξαρτήματα τραπεζιού Μέγγενη Ρυθμιστής τραπεζιού Κλίση τραπεζιού συντήρηση, υποδείξεις και συμβουλές Βαρούλκο Η χρήση των κατάλληλων και σε καλή Τάση ιμάντα κατάσταση...
- Página 24 Opis i oznaczenie elementów urządzenia Wymiana elementów zużywających się FIG. A & B FIG. G Wyłącznik bezpieczeństwa Dostępne akcesoria Stołu Imadło Regulacja stołu Nachylenie stołu Konserwacja, zalecenia i rady Przyciągarka Stosowanie dostosowanych akcesoriów w dobrym Naciąg pasa napędowego stanie stanowi gwarancję optymalnego działania Smarowanie wrzeciennika Obudowa wała Aby nie dopuścić...
-
Página 25: Laatikon Sisältö
kuluvien osien vaihtaminen Laitteen osien kuvaus ja sijainti FIG. A & B FIG. G Turvakatkaisija Saatavilla olevat lisälaitteet Pöydän Ruuvipenkki Pöydän säätö Pöydän kallistus huolto, suosituksia ja ohjeita Vintturi Sopivien ja hyväkuntoisten lisälaitteiden käyttö Kiristyshihna takaa laitteen parhaan toiminnan Harjan voitelu Karan suojus Ruostumisen estämiseksi tulee voidella työstetyt Hihnapyörän suojus... -
Página 26: Maskinens Funktion
Byte av förbrukningsmedel A Beskrivning och märkning av maskinens delar FIG. A & B FIG. G Säkerhetsbrytare Tillgängliga tillbehör Bord Skruvstäd Inställning bord Lutning bord Underhåll och rekommendationer Vinsch Om man använder anpassade tillbehör av god Remspänning kvalitet garanteras optimal funktion Smörjning av spindeln Chuckkåp För att undvika rostangrepp, fetta in de maskin-... - Página 27 Описание и местоположение на частите на машината подмяна на консумативите FIG. A & B FIG. G Авариен прекъсвач Налични приспособления таблица Менгеме Регулиране на плота Наклон на плота поддръжка, препоръки и съвети Водеща ролка Използването на подходящи аксесоари и в Опъване...
- Página 28 Udskiftning af forbrugsartikler Beskrivelse og nummerering af maskinens organer FIG. A & B FIG. G Sikkerhedskontakt Muligt tilbehør Plade Skruestik Indstilling af plade Pladens hældning Vedligeholdelse, anbefalinger og gode råd Spil Brug af velegnede tilbehørsdele i god stand Remspænding sikrer en optimal virkemåde Smøring af spindlen Hus til dorn For at undgå...
- Página 29 Descrierea şi identificarea organelor de maşină Înlocuirea consumabilelor FIG. A & B FIG. G Comutator de siguranţă Acesorii disponibile masă Menghină Reglare masă Inclinare masă întreţinere, recomandări şi sfaturi Cabestan Utilizarea de accesorii adaptate şi în bună stare Întindere curea reprezintă...
- Página 30 Auswechseln der Verschleißteile описание и маркировка элементов машины FIG. A & B FIG. G Защитный выключатель Имеющиеся принадлежности Стола Тиски Регулировка стола Наклон стола Reinigung und Wartung Кабестан Использование соответствующих Натяжение ремня и находящихся в хорошем состоянии аксессуаров является гарантом оптимального Кожух...
- Página 31 Makinenin organlarının tasviri ve bulunması Tüketim malzemelerinin değiştirilmesi FIG. A & B FIG. G Güvenlik anahtarı Mevcut aksesuarlar Masa Mengene Masa ayarı Masa eğimi Bakım, tavsiyeler ve öğütler Vinç uygun ve iyi durumdaki aksesuarların kullanımı en Kayış gerilimi iyi işleyişin güvencesidir Pimin greslenmesi Kalıp karteri Paslanmadan kaçınmak için, işlenmiş...
- Página 32 Popis a onačení součástí stroje Výměna komponentů FIG. A & B FIG. G Bezpečnostní vypínač Příslušenství k dispozici Stolu Svěrák Nastavení stolu Úklon stolu údržba, doporučení a rady Svislý naviják Použití adaptovaného příslušenství v dobrém stavu Napnutí řemene je zárukou optimálního fungování Mazání...
- Página 33 Popis a označenie súčastí stroja Výmena komponentov FIG. A & B FIG. G Bezpečnostný vypínač Príslušenstvo, ktoré je k dispozícii stola Svorka Nastavenie stola Naklonenie stola Údržba, odporúčania a rady Zvislý navijak Použitie adaptovaného príslušenstva v dobrom Napnutie remeňa stave je zárukou optimálneho fungovania Mazanie čapu Chránič...
- Página 34 החלפה של פריטים מתכלים תיאור ואיתור מכללי המכונה FIG. A & B FIG. G מפסק ביטחון אביזרים זמינים השולחן מלחציים כיוונון השולחן שיפוע השולחן ועצות הממלצות ,אחזקה אמצעי מתיחת רצועה מתאימים ותקינים מבטיח פעולה מיטבית מתיחת רצועה שימוש באביזרים שימון הציר תיבת...
- Página 35 توصيف و تح ديد أجزاء لآلة .استبدال المستهكات FIG. A & B FIG. G مفتاح الأمان lالملحقات المتوفرة الطاولة كماشة ضبط وضعية الطاولة ميل الطاولة .تنظيف و صيانة رافعة رحوية و في حالة جيدة يضمن الاستغلال الأمثل للآلة توتر ا ل ْسير استعمال...
- Página 36 A gép alkotóelemeinek leírása és beazonosítása Fogyóanyagok cseréje FIG. A & B FIG. G Biztonsági kapcsoló Elérhető tartozékok Asztal Satu Asztal beállítás Asztal dőlésszöge Karbantartás, javaslatok és tanácsok Csörlődob A megfelelő és jó állapotban lévő kiegészítők Ékszíj feszesség használata garantálja az optimális működést Orsó...
- Página 37 Opis in označitev sklopov stroja Menjava potrošnih delov FIG. A & B FIG. G Varnostno stikalo Razpoložljiv pribor Mize Primež Nastavitev mize Nagib mize Vzdrževanje, priporočila in nasveti Vitel Uporaba ustreznih in nepoškodovanih dodatkov je Napetost jermena jamstvo za optimalno delovanje. Mazanje vretena Ohišje prebijala Da bi preprečili rjavenje, namažite kovinske dele (...
- Página 38 kuluvate osade asendamine Masina osade kirjeldus ja eristamine FIG. A & B FIG. G Ohutuslüliti Olemasolevad lisaseadmed Laua Kruustangid Laua reguleerimine Laua kalde reguleerimine hooldus, soovitused ja nõuanded Veorihma rull Sobivate ja tervete tarvikute kasutamine on opti- Veorihma pinge maalse funktsioneerimise garantiiks Varda määrimine Perforaatori korpus Roostetamise vältimiseks õlitage töödeldud metall-...
- Página 39 Mašīnas sastāvdaļu apraksts un uzstādīšana Aizvietot patērētās sastāvdaļas FIG. A & B FIG. G Drošības slēdzis Pieejamais aprīkojums Galda Skrūvspīles Galda noregulēšana Galda slīpums apkope, rekomendācijas un padomi Kabestāns Piemērotu piederumu, kas ir labā stāvoklī lietošana Siksnas spriegums ir optimālas funkcionēšanas garants Vārpstas ieeļļošana Caursitņa karteris Lai izvairītos no rūsēšanas, ieeļļot metāliskās daļas...
- Página 40 Aprašymas ir mašinos detalių Vartojamųjų produktų pakeitimas FIG. A & B FIG. G Apsauginis jungiklis Pateikiamos dalys Stalo Spaustuvas Stalo reguliavimas Stalo kampas Priežiūra, rekomendacijos ir patarimai Suktuvas Priderintų priedų panaudojimas ir geras stovis yra Juostos įtempimas optimalus funkcionavimo garantas Strypo tepimas tepalu Prakalo apsauginis gaubtas Kad nerūdytų, pagamintas metalines dalis (stalą,...
- Página 41 Opis i identifikacija komponenti stroja Zamjena potrošnog materijala FIG. A & B FIG. G Sigurnosni prekidač Dostupni pribor Stol Mijenjanje pojaseva Mengele Postavka tablice Nagib stola Održavanje, preporuke i savjeti Motovilo Korištenje prikladnog pribora u dobrom stanju Napetost pojasa jamči optimalan rad. Varijator brzine Podmazivanje vretena Chuck kućište...
- Página 42 Tension et fréquence assignée: Заданное напряжение и частота: Tahsis gerilimi ve frekansı: Nominal frequency and power: Stanovené napětí a frekvence: Spannung und Frequenz: Stanovené napätie a frekvencia: Tensión y frecuencia fijada: .מחת ותדר מוקצב Tensione e frequenza assegnata: .الفلطية والذبذبة المبرمجة Tensão e frequência fixa: Névleges feszültség és frekvencia: Aangewezen spanning en frequentie:...
- Página 43 A= B16 B= 50 MM C= 105 MM D= ø 46 MM E= - F= 300 MM G= 170 x 280 MM H= 700 MM I = ø 165 MM Poids : Вес : Ağırlık : Weight : Hmotnost Gewicht : Hmotnosť...
- Página 44 Porter des lunettes de sécurité : Наденьте защитные очки : Güvenlik gözlükleri takın : Wear protective eyewear : žívejte bezpečnostní brýle Schutzbrille tragen : Noste ochranné okuliare Llevar puestas gafas protectoras : .תוחיטב יפקשמ ביכרהל אנ Portare de gli occhiali di sicurezza : .ح...
- Página 45 Niveau de pression acoustique : Уровень акустического давления. : Akustik basınç seviyesi : Acoustic pressure level : Hladina akustického tlaku Schalldruckpegel : Hladina akustického tlaku : Nivel de presión acústica : .רמת לחץ אקוסטי Livello di pressione acustica : .مستوى الضغط السمعي Nível de pressão acústica : A hangnyomás szintje : Niveau akoestische druk :...
- Página 46 Lire les instructions avant usage : Внимательно прочитайте следующие инструкции : Kullanmadan talimatlari okuyunuz : Read the instructions before use : Pozorně si přečtěte následující pokyny Vor Einsatz des Geräts Anweisung lesen : Pred použitím si precítajte pokyny : Léase las instrucciones antes de usar : זרם...
- Página 47 DPC 16E 111202 230 V ~ 50 Hz 350 W 1 - 16 mm 580-2650 min A=50 mm B=105 mm ø 165 mm 170 x 280 mm 16,6 Kg 700 mm C=ø46 mm FAR GROUP EUROPE - 192, Avenue Yves Farge - 37700 St. Pierre-des-Corps - FRANCE Serial number / numéro série :...
- Página 48 DPC 16E 111202-3-Manual-J.indd 48 111202-3-Manual-J.indd 48 03/03/2021 08:33 03/03/2021 08:33...
- Página 49 Maşină de găurit fixă / Колонковое сверло / Sütunlu matkap / Sloupová vrtačka / Stĺpová vŕtačka / Stĺpová vŕtačka / / آلة ثقب عمودية لايزرية / מקדחה עמודית לייזרOszlopos fúrógép / Stebrni vrtalnik / Seisupuur / Gręžimo staklių stulpelis / Caurumu prese. code FARTOOLS / DPC 16E / 111202 / ZJ4113-3 Est conforme et satisfait aux directives et normes CE, Cumple con la directivas de la CE, In overeenstemming is met en Voldoet aan EG richtlijnen, È...
- Página 50 GARANTIE - WARRANTY ria, a partir de la fecha de venta mami urzàdzenia, ani w przy- a l’ usuario y sobre simple pre- padku szkód spowodowanych sentación del recibo de caja. dzia∏aniami niedozwolonymi lub La garantía consiste en susti- zaniedbaniami ze strony naby- tuir a las partes defectuosas.
- Página 51 GARANTIE - WARRANTY zásahy nebo nedbalostí ze strany ne velja za škodo, ki jo lahko kupujícího. Záruka se nevztahuje povzroči okvara orodja. na škody způsobené závadou ET. GARANTII nástroje. See tööriist kuulub lepingu järgi garantiiremonti arvestades alates SK. ZÁRUKA Pre tento nástroj platí zmlu- müümise päevast ja kassatšeki vná...
