Hydrosplit-M3
Calculador de energía térmica versión separada
MANUAL DE INSTALACIÓN
Prefacio
La instalación debe ser realizada exclusivamente por personal cualificado. El fabricante no asume ninguna
responsabilidad en caso de instalaciones erróneas o daños causados por terceros.
Advertencias
El calculador contiene baterías potencialmente peligrosas: manipularlas con cautela y no desecharlas en
el ambiente.
Hydrosplit M3 Manual de usuario – User manual - v1.6.5_ESP
1
Publicidad
Tabla de contenido
Manuales relacionados para B METERS Hydrosplit-M3
Resumen de contenidos para B METERS Hydrosplit-M3
- Página 1 Hydrosplit-M3 Calculador de energía térmica versión separada MANUAL DE INSTALACIÓN Prefacio La instalación debe ser realizada exclusivamente por personal cualificado. El fabricante no asume ninguna responsabilidad en caso de instalaciones erróneas o daños causados por terceros. Advertencias El calculador contiene baterías potencialmente peligrosas: manipularlas con cautela y no desecharlas en el ambiente.
-
Página 2: Introducción

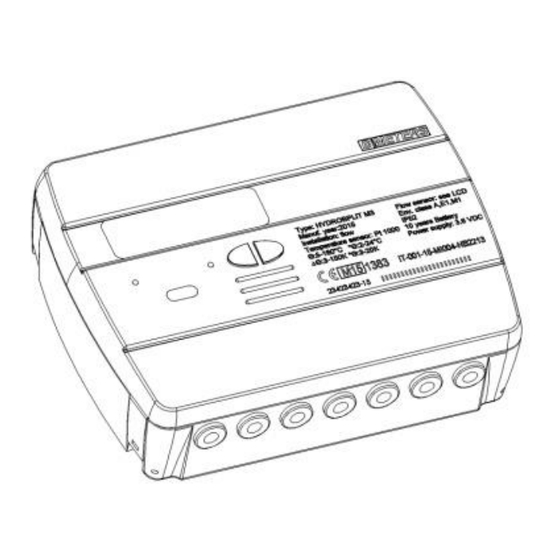

INTRODUCCIÓN El modelo Hydrosplit-M3 es un calculador electrónico separado que mide la energía térmica utilizada en sistemas de calefacción y refrigeración. El calculador permite calcular simultáneamente: - la energía térmica en un circuito de calefacción / refrigeración - el volumen dado por un máximo de 2 medidores de agua caliente / fría sanitaria La unidad de cálculo está... -
