Diagrama del sistema típico
A Empalme inyección
B Válvula de inyección
C Válvula de contrapresión
D Manómetro
E Válvula de descarga
F Enchufe de alimentación eléctrica
G Depósito de aditivo
H Filtro parte inferior
I Sonda de nivel
Tanto en el tubo de flujo como en el tubo de succión se evitan curvas excesivas para evitar cuellos de botella en el
mismo tubo. En el punto más adecuado para la inyección del producto a dispensar, aplique un racor de 3/8 "o una rosca
de gas de ½" en la conducción de la planta a tratar. Este accesorio no se suministra. Atornille la válvula de inyección al
"racor de junta" con cinta PTFE, ver Fig. 7. Conecte el tubo a la válvula de inyección cónica y asegúrelo con el anillo de
bloqueo (4). La válvula de inyección es también una válvula de retención.
1. planta a tratar
2. Conexión cónica de 3/8 "- ½"
3. válvula de inyección
4. anillo de cierre para conexión
de tubería
5. tubo de flujo de la bomba
6. Cinta de PTFE

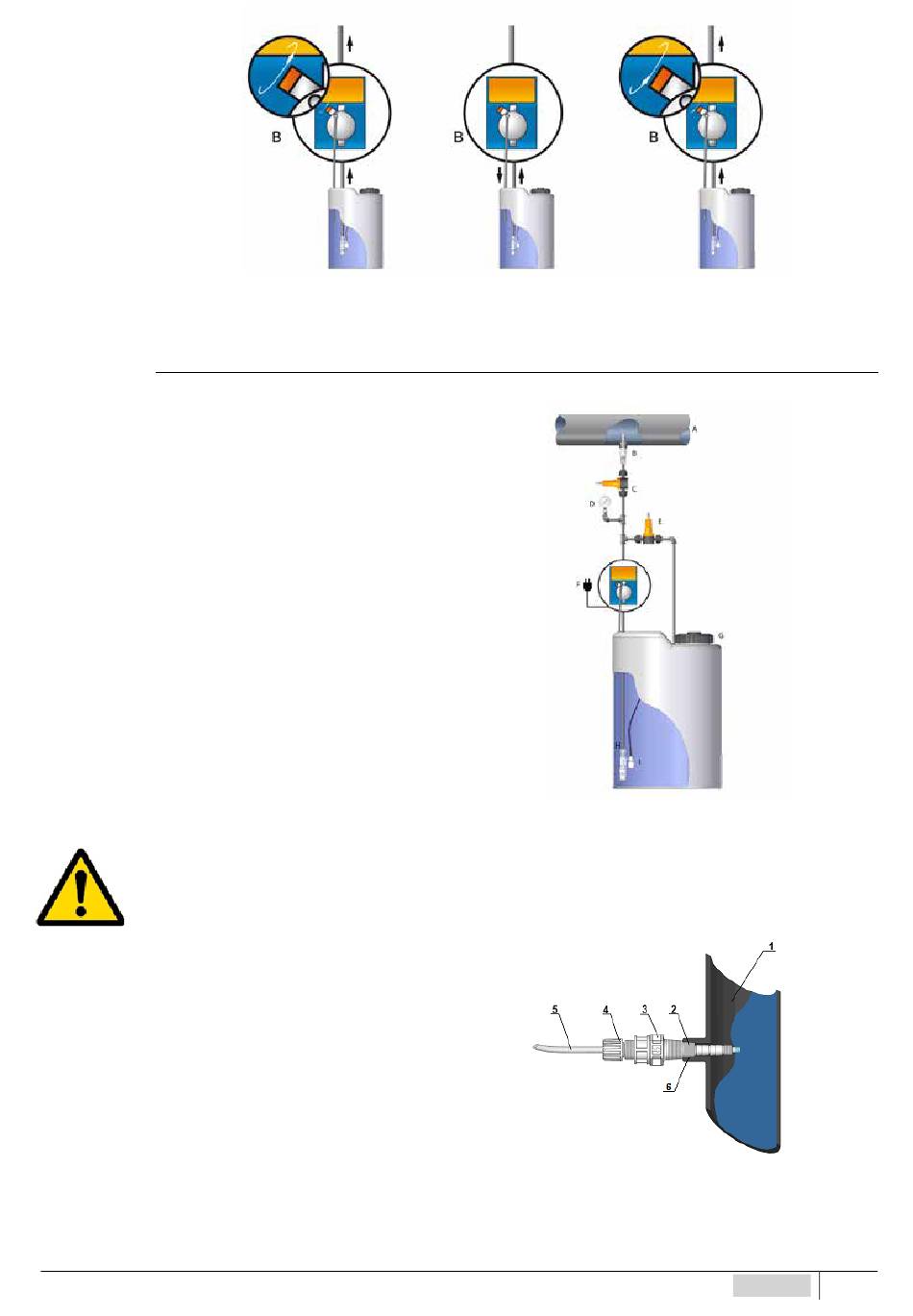

Fig.5 - Operación de purga para cebado
Fig. 6 - Planta típica
Fig. 7 - Montaje de la conexión
