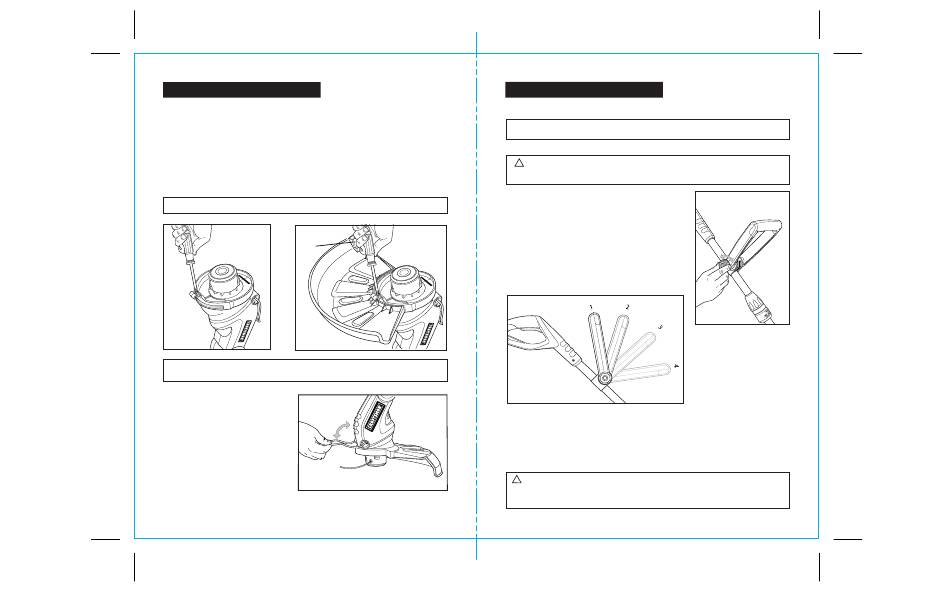

ENSAMBLAJE Y AJUSTES cont.
INSTALACIÓN DEL DISPOSITIVO PROTECTOR (Figs. 5 and 5a)
1. Quita el cartucho de baterías de la recortadora.
2. Volteé la casa de motór del cabezal de recortadora para proveer acceso al fondo del
base del cabezal cerca de la bobina de la línea de corte.
3. Ubica el tornillo en el base del cabezal y saque lo.
4. Encaje el borde del dispositivo protector en la ranura por la trasera del cabezal de
recortadora, alineando con cuidado el hueco para tornillo en el dispositivo con el hueco
para tornillo en la cabezal de recortadora.
5. Encaje el tornillo y sujeta bien el dispositivo protector (see Fig. 5 y 5a).
NOTA: El dispositivo protector coloque en una dirección solamente.
Fig. 5a
Fig. 5
Corte
de Línea
NOTA: EL DISPOSITIVO PROTECTOR SE DEBE AÑADIR al cabezal de la
recortadora antes de su uso.
LA GUÍA DE BORDE (Fig. 6)
Fig. 6
Su recortadora viene con una guía de
borde que es práctico para uso como
una guía de cortar. Puede ser usado
dejar la línea de cortar lejos de artículos
que no quieres cortados, como flores,
o que no quieres dañados, como cercas
o mosquiteros.
Cada extrema de la guía de borde
está alimentada por la fuerza en un
agujero ubicado en cada lado del
cabezal de la recortadora. Para usar la
guía de borde, tire por fuerza hacia abajo
en la posición de guía como mostrada
en Fig. 6.
46
ENSAMBLAJE Y AJUSTES cont.
SUJETANDO LA MANIJA AUXILIAR (Fig. 7 and 7a)
NOTA: LA MANIJA AUXILIAR TIENE QUE SER SUJETADO al eje de la
recortadora antes que usarla.
1. Quita el cartucho de baterías de la recortadora.
ADVERTENCIA:
Para evitar lesiones, SIEMPRE quita el cartucho de
!
baterías de la recortadora ANTES de instalación de piezas o limpiando la
recortadora, o fabricación de cualquieres ajustes
2. Destornilla la perilla de ajuste de manija auxiliar
(contra las agujas del reloj) y saca la perila de la
manija.
3. Coloque la manija auxiliar en montaje de abrazadera
de manija, ubicada en el eje de la recortadora
(ver Fig. 7).
4. Coloque la perilla y tornilla por la manija auxiliar y
abrazadera, y apriete la perilla (con las agujas del
reloj). No apriete completamente hasta que ajuste
la manija a la posición ideal para trabajar.
Fig. 7a
AJUSTE DE LA MANIJA AUXILIAR (Fig. 7a)
1. La abrazadera de la manija auxiliar puede ser movado arriba o abajo en el eje, y la
manija auxiliar se puede mover hacia adelante o hacia atrás en 4 posiciones trabadas
distintas (Vea Fig. 7a).
2. Cuando la manija ya está en la posición deseada, da vuelta a la perilla y apriete bien.
ADVERTENCIA:
Para evitar cualquier lesion, ajuste el mango auxiliar
!
para un máximo control y equilibrio. NO intente hacer demasiado cuando usa la
recortadora. SIEMPRE MANTENGA el equilibrio adecado para lograr un mejor
control de la herramienta en situaciones inesperadas.
47
Fig. 7
