5. Ensamblaje del ventilador.
Si usted desea extender la longitud colgante del
ventilador, usted tendrá que quitar la bola que
sirve para colgar del tubo de 25,4cm provisto para
usarlo con un tubo más largo (a la venta por
separado). [Si desea utilizar el tubo de 25,4cm, favor
de pasar a las instrucciones después de la línea
punteada más abajo.]

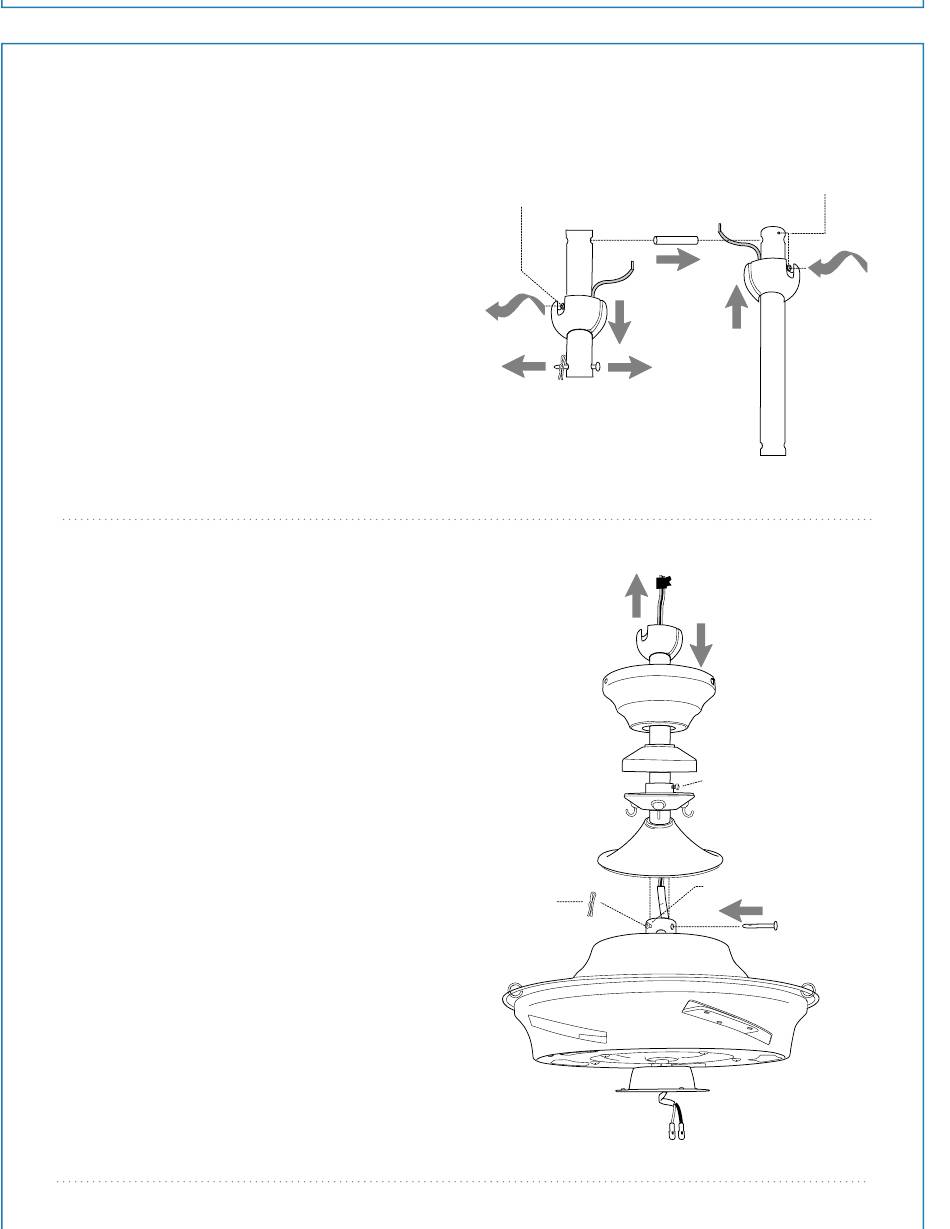

Aflojar el tornillo de fijación de la bola que sirve
para colgar y quitar el perno y la clavija. Bajar la
bola que sirve para colgar y sacar el perno de tope.
Quitar la bola del tubo original, A, y deslizarla
sobre el tubo más largo, B (la parte de arriba de el
tubo debe tener el agujero para el tornillo de
fijación en ese extremo; usar ese agujero al colocar
el tornillo de fijación). Introducir el perno de tope
en la parte de arriba del tubo más largo y subir la
bola que sirve para colgar. Asegurarse de que el
perno de tope se ponga en línea con las ranuras
dentro de la bola. Apretar bien el tornillo de
fijación.
Sugerencia: Para preparar los cables para pasarlos
por el tubo, poner un pedacito de cinta aisladora en
la punta de los cables--esto mantendrá los cables
juntos al pasarlos por el tubo.
Aflojar los tornillos de fijación del cuello y la tuerca
de la parte superior del bastidor del motor. Quitar el
perno y la clavija del tubo (si todavía no se hace).
Pasar el tubo por la cubierta decorativa, la tapa del
soporte para las varitas, el soporte para las varitas
(aflojar el tornillo de fijación del soporte para las
varitas para evitar que se raye el acabado del tubo) y
luego la cubierta del cuello.
Pasar los cables del ventilador a través del tubo y
jalar con cuidado los cables en exceso por la parte de
arriba del tubo.
Colocar el tubo dentro del cuello del bastidor del
motor y volver a introducir el perno y la clavija que se
quitaron anteriormente. Apretar los tornillos de
fijación del cuello y la tuerca completamente. Bajar la
cubierta del cuello del yugo hasta el bastidor del
motor.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.
NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual
van a abarcar todas las condiciones y situaciones
posibles que puedan ocurrir. Se debe entender que el
sentido común y la precaución son factores necesarios
en la instalación y la operación de este ventilador.
tornillo de fijación
clavija
A
cableado
cubierta
decorativa
tapa del soporte
para las varitas
soporte para
las varitas
clavija
página 4
agujero para
el tornillo
de fijación
perno
de tope
bola que
sirve para
colgar
perno
B
tubo
tornillo de fijación del
soporte para las varitas
cubierta del cuello
tornillo de fijación del cuello
perno
bastidor del
motor
