Behringer PP400 Guia De Inicio Rapido

MICROPHONO PP400
Bienvenido a BEHRINGER
Gracias por brindarnos su confi anza al adquirir el compacto preamplifi cador phono
MICROPHONO PP400 de BEHRINGER.
La mayoría de los equipos de audio sólo pueden trabajar con señales de nivel de línea,
mas el nivel de las señales de un tocadiscos es muy bajo, por lo que siempre es necesario
utilizar un preamplifi cador, como el PP400, entre el tocadiscos y los demás equipos
(mezclador, amplifi cador o grabador). El PP400 cumple con las siguiente funciones:
1. Ecualiza la señal de salida siguiendo las especifi caciones de la RIAA.
2. Amplifi ca la señal ecualizada.
3. Produce una señal con nivel de línea.
◊ ◊
Por favor lea las instrucciones de seguridad al fi nal de este documento.

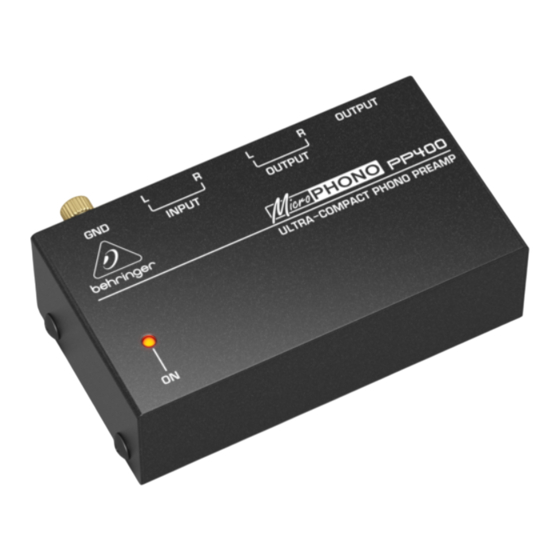

Elementos de Control y Conexiones
En esta sección se ilustran y describen todos los conectores y elementos de control del PP400.
(1) (3)
(2)
Fig. 1: Conectores y elementos de control del PP400
(1)
Conector 12 V��:
Para conectar la fuente de alimentación al PP400, use el conector 12 V. El PP400 se
enciende inmediatamente al conectar la fuente de alimentación a la red de corriente
eléctrica. Para desconectar la unidad de la red eléctrica debe desenchufar la fuente de
alimentación de la toma de corriente.
(2)
LED ON:
Al conectar la unidad a la red de corriente eléctrica se ilumina el LED ON.
(3)
Conectores INPUT (L y R):
Para enviar una señal de un tocadiscos al PP400, necesita un cable tipo RCA (estéreo).
Conecte:
• •
la salida izquierda del tocadiscos a la entrada INPUT L (izquierda) del PP400, y
• •
la salida derecha del tocadiscos a la entrada INPUT R (derecha) del PP400
El PP400 puede transmitir señales con nivel de línea a través de uno de los siguientes tipos
de conectores:
• • (4)
RCA ( OUTPUT L y R)
(5)
• •
jack estéreo de 6,3 mm ( OUTPUT)
◊ ◊
No utilice ambas salidas del PP400 simultáneamente.
(4) (5)
(4)
Conectores OUTPUT (L y R):
Para utilizar estos conectores requiere un cable con conectores RCA (estéreo).
Conecte:
• •
la salida OUTPUT L (izquierda) del PP400 a la entrada izquierda del
amplifi cador, grabador o mesa de mezclas. (En una mesa de mezclas,
utilice las entradas de CD o cinta)
• •
la salida OUTPUT R (derecha) del PP400 a la entrada derecha del amplifi cador,
grabador o mesa de mezclas
(5)
Conector OUTPUT:
Para utilizar este conector, necesita un cable con, al menos, un conector jack estéreo
de 6,3 mm. Utilice el cable para conectar la salida OUTPUT del PP400 a una entrada
de la mesa de mezclas, amplifi cador o grabador. Si la entrada de la mesa de mezclas,
amplifi cador o grabador es:
• •
estéreo, el conector que vaya al PP400 debe ser tipo jack estéreo de 6,3 mm
• •
mono, el cable debe tener dos conectores jack mono de 6,3 mm para conectarlo
al PP400 (uno para cada entrada mono)
NÚMERO DE SERIE: El número de serie, localizado en la parte inferior del PP400,
le será requerido para registrar su producto.
Ejemplo de Conexión
El siguiente ejemplo muestra cómo conectar el PP400:
TURNTABLE
OUTPUT
TAPE IN/STREREO
CHANNEL IN
INPUT
MICROPHONO PP400
Fig. 2: Ejemplo de conexión del PP400
UB1204-PRO
