Introducción
El modo de osciloscopio muestra tensiones y corrientes del sistema de alimentación en
prueba mediante formas de onda o un diagrama de vectores. Igualmente, se muestran
valores numéricos tales como tensiones de fase (rms, fundamental y en cursor), corrientes
de fase (rms, fundamental y en cursor), frecuencia y ángulos de fase entre tensiones y
corrientes.
Los modos de osciloscopio y fasor se pueden utilizar en combinación con otra medida
activa tal como voltios/amperios/hercios y no interrumpe el registro de lecturas.

Osciloscopio

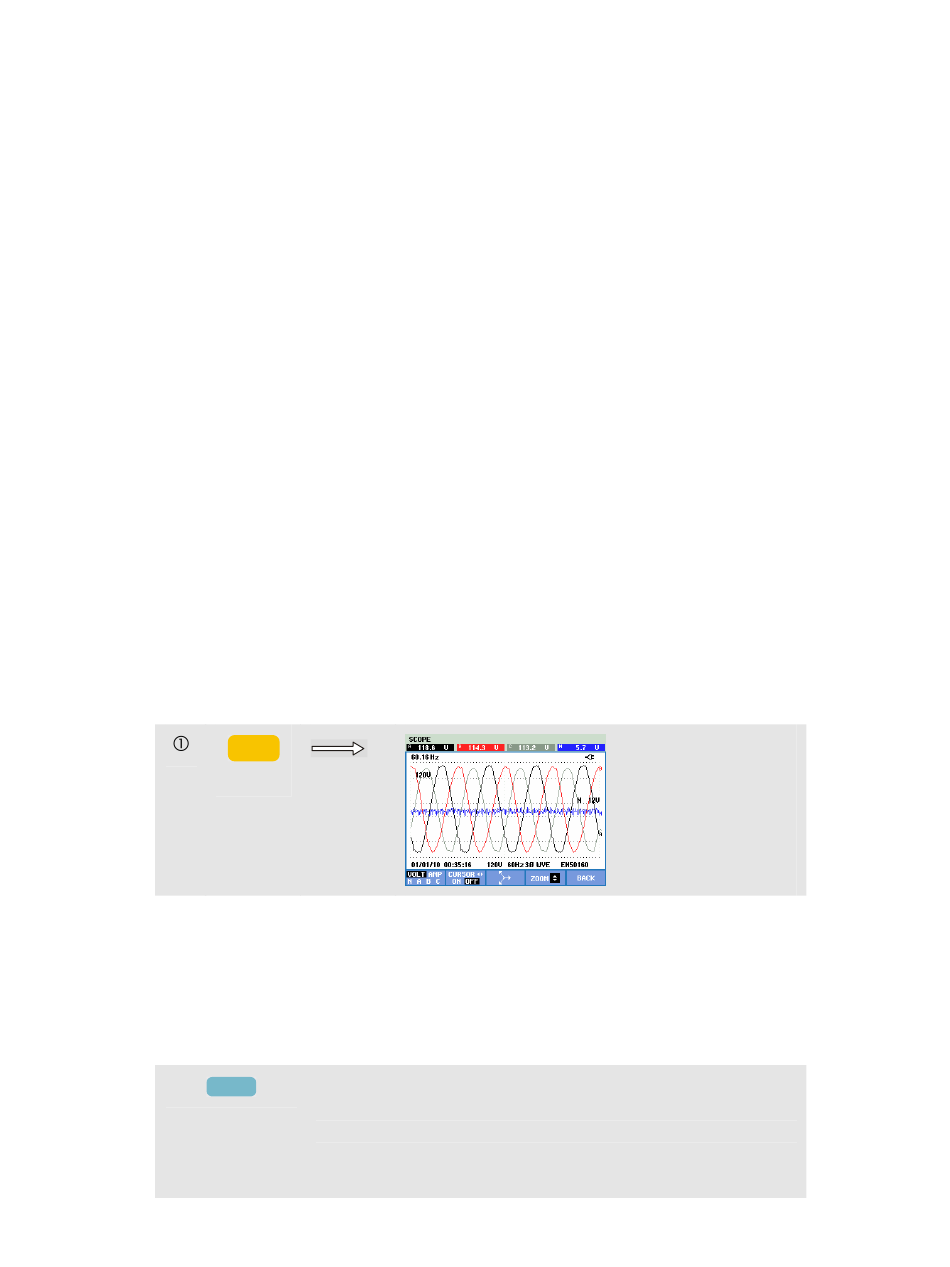

Para acceder a la pantalla de osciloscopio:
SCOPE
La pantalla de osciloscopio ofrece una presentación de estilo osciloscopio de formas de
onda de tensión y corriente con una velocidad de actualización rápida. El encabezado de
la pantalla muestra los valores rms relacionados de tensión y corriente (valores rms de
10/12 ciclos o de 150/180 ciclos). Se muestran cuatro periodos de forma de onda. El
canal A (L1) es el de referencia.
Teclas de función disponibles:
F1

Osciloscopio y fasor

Selección del conjunto de forma de onda que se va a
mostrar: VOLT muestra todas las tensiones y AMP todas las
corrientes. A (L1), B (L2), C (L3), N (Neutro) ofrecen una
presentación simultánea de corriente y tensión
correspondiente a la fase seleccionada.
Capítulo 7
7-1
