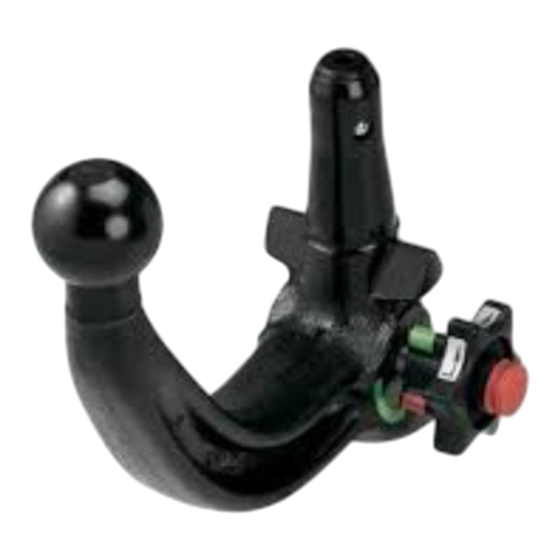

Westfalia 316262600001 Manual De Montaje

SIARR
04 - 155
PREPARATION
* Sous le véhicule, démonter la protection en plastique.
* Effectuer une découpe selon détail 1 dans la protection.
MONTAGE
* Insérer, à l'intérieur des longerons aux points X du véhicule,
les entretoises D et leur visserie.
* Côté intérieur des longerons, présenter les bras A et B aux points X,
insérer entre les longerons et les bras les rondelles C, puis fixer,
sans serrer, avec le bloc visserie X.
* Présenter le corps d'attelage, puis le fixer, sans serrer, aux points
V - W à l'aide des ensembles visserie V - W.
FINITION
* Serrer l'ensemble de la visserie aux couples indiqués
ci-dessous dans l'ordre suivant : X - V - W.
* Remonter la protection plastique.
BLOC VISSERIE
2 vis HM10x35 cl8.8
W
2 rondelles DEC10
2 écrous HM10 cl8.8
4 vis HM12x110 cl8.8
4 rondelles DEC12
4 écrous HM12 cl8.8
4 rondelles plates 12,5/30 ép.5mm (C)
X
4 rondelles plates 12,5/30
4 rondelles mousse 20/32 ép.10mm
4 entretoises diam.12,5/22 Lg.70mm (D)
COUPLES DE SERRAGE :
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10
NOTICE DE MONTAGE
!
2 vis HM10x30 cl8.8
V
2 rondelles DEC10
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
Coller l'étiquette à l'endroit indiqué.
Type Homologation
SI064 de Type n°
Attelage pour
Renault Laguna III e24*94/20*00*0094
Berline (RDSO)
NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
2,3daNm Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
3,3daNm Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
de celui-ci.
FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM04\NDM04155-B - FOLIO NDM04155-B
Détail 1
Poids Total Poids Total
maxi autorisé remorquable
2 200 kg 1 500 kg
316262600001
Charge verti- Valeur
cale maxi D
75 kg 8,80 kN
