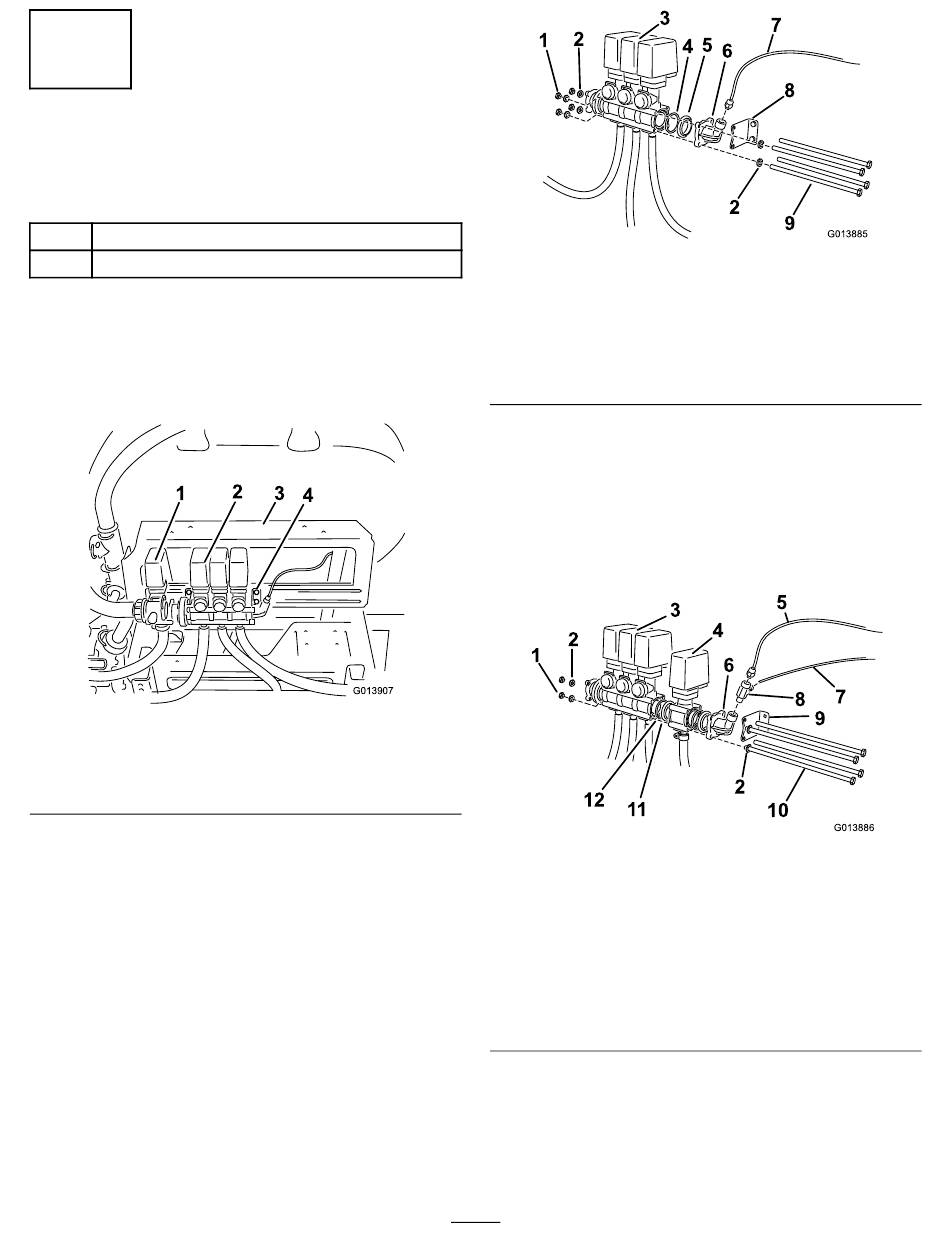

Instalación Del Conjunto De La Válvula; Piezas Necesarias En Este Paso; Procedimiento - Toro Multi-Pro 5800 Instrucciones De Instalación

1
Instalación del conjunto de la
válvula

Piezas necesarias en este paso:

4 Conjunto de válvula del carrete de manguera
2 Perno (M8 x 260 mm)

Procedimiento

1. Afloje, pero no retire, los pernos que sujetan el
conjunto de válvulas de los brazos al soporte de
montaje (Figura 3).
1
1. Válvula de agitación
2. Conjunto de válvulas de
desvío
2. Afloje los pernos largos y los herrajes que sujetan el
conjunto de las válvulas (Figura 4). Retire y guarde
todos los herrajes. Desplace el conjunto de las
válvulas a la derecha.
Nota: El conjunto de las válvulas ya no estará
anclada a la máquina. Puede ser conveniente mover
el conjunto entero a un banco de trabajo. Para hacer
esto será necesario desconectar los manguitos de los
brazos de las vávlulas.
2
3 4
G013907
Figura 3
3. Soporte de montaje
4. Herrajes: aflojar sin retirar
2
1
1. Contratuerca
2. Arandela
3. Conjunto de válvulas
4. Junta tórica
5. Adaptador
3. Retire el codo y la junta (Figura 4). Localice la junta
tórica asentada en el cuerpo de la válvula existente.
Guarde todas las piezas. Separe el soporte del
conjunto de válvulas existente.
4. Localice el conjunto de la válvula del carrete de la
manguera entre las piezas sueltas e instálelo en línea
con las válvulas existentes (Figura 5).
2
1
12
11
1. Contratuerca
2. Arandela
3. Conjunto de válvulas
4. Válvula del carrete de
manguera
5. Tubo rojo existente
6. Codo/tapón
A. Compruebe que la junta tórica está asentada en
el extremo abierto del cuerpo de las válvulas del
brazo. Si no está, localícela e instálela ahora.
B. Instale la junta que retiró anteriormente.
5
3
7
4 5 6
8
2
9
G013885
Figura 4
6. Codo/tapón
7. Tubo rojo
8. Soporte
9. Pernos largos, nuevos
5
3
4
6
7
8
9
2
10
G013886
Figura 5
7. Tubo rojo, a la válvula de
presión
8. Acoplamiento en T
9. Soporte
10. Pernos largos existentes
11. Adaptador
12. Junta tórica
