Condiciones de trabajo de
referencia
Sistema de referencia
Repetibilidad
Tiempo de respuesta
Tiempo de respuesta t
90
Orientación
8
GY GND
YE Com B
GN Com A
–
WH
+
BN

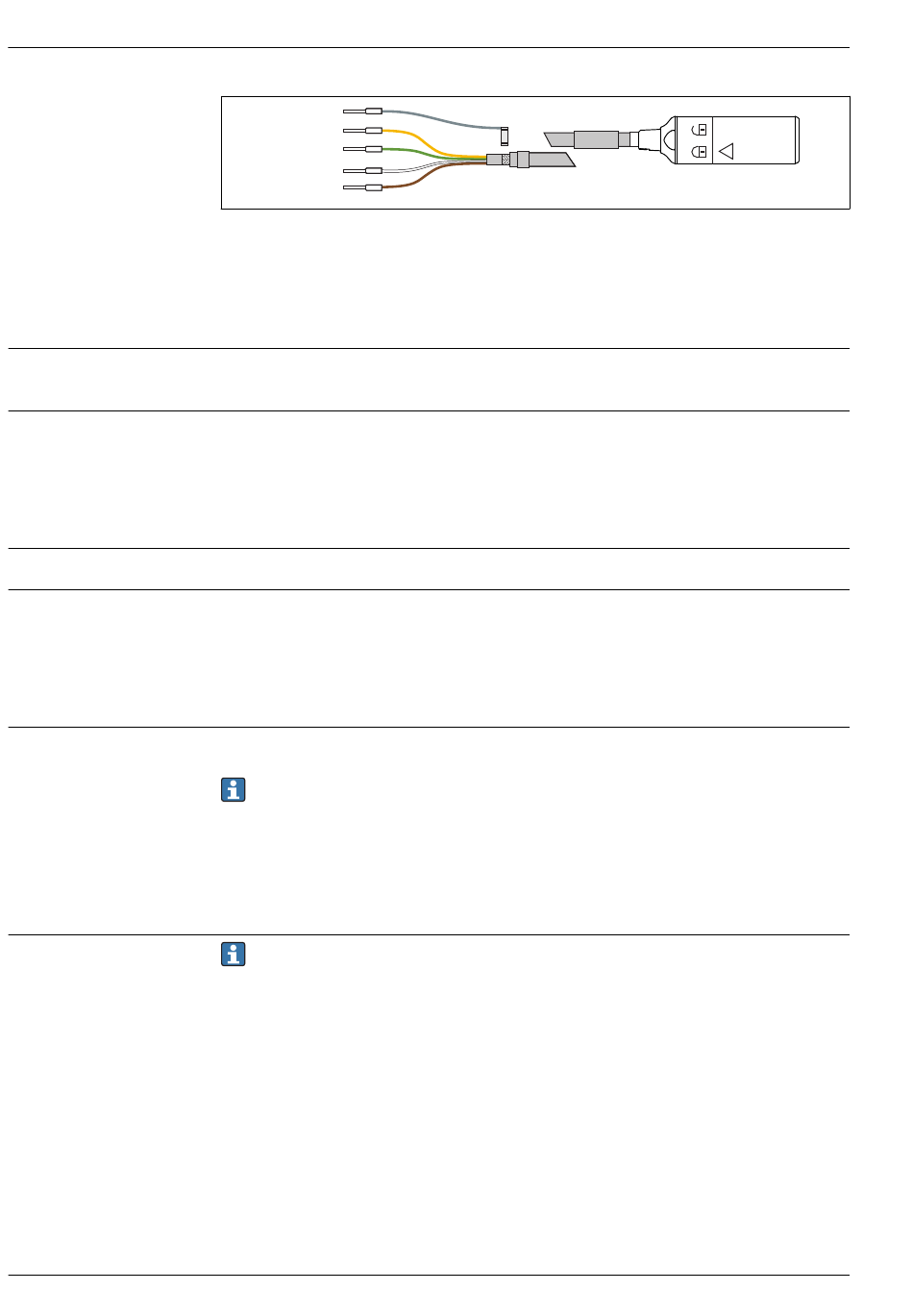

 6 Cable de datos Memosens CYK10
Características de diseño
Temperatura referencia:
Presión de referencia:
El electrodo de referencia integrado es un sistema de referencia de doble cámara con un
electrolito intermedio. Esto tiene la ventaja de un contacto efectivo y estable entre la apertura abierta
y el conductor de referencia y una trayectoria de difusión de los contaminantes extremadamente
larga. El electrolito intermedio es gel duro estabilizado. Es muy resistente a cambios de temperatura
y presión.
Conductor de referencia Ag/AgCl (electrolito intermedio) con Gel Avanzado 3M KCl, no citotóxico
± 0,01 pH
Cada vez que se activa el sistema de medición se crea un lazo de control cerrado. El valor medido se
ajusta durante este tiempo al valor real.
La fase transitoria varía en función de la duración y del tipo de interrupción:
• Interrupción de tensión, el sensor permanece en el producto: 3 a 5 minutos
• Interrupción de la película de líquido entre el ISFET y la referencia: 5 a 8 minutos
• Almacenamiento seco del sensor durante un largo periodo: hasta 30 minutos
t < 5 segundos, para un cambio de solución amortiguadora de pH 4 a pH 7 y en condiciones de
funcionamiento de referencia
La respuesta del sensor de temperatura integrado puede ser más lenta en caso de cambios de
temperatura extremos. En este caso, regule la temperatura del sensor antes de la calibración o
de la medición.

Montaje

Tenga en cuenta la dirección del caudal del producto al instalar el sensor.
‣
Posicione el chip del ISFET de forma que presente un ángulo de aprox. 30 ... 45 ° respecto a la
dirección de flujo (elemento 2) →  8,  9.
 Para ello, utilice el cabezal de conexión giratorio.
E / Y N G
25 °C (77 °F)
1.013 hPa (15 psi)
Memosens CPS97D
A0024019
