Airlie II Fan Installation Instructions

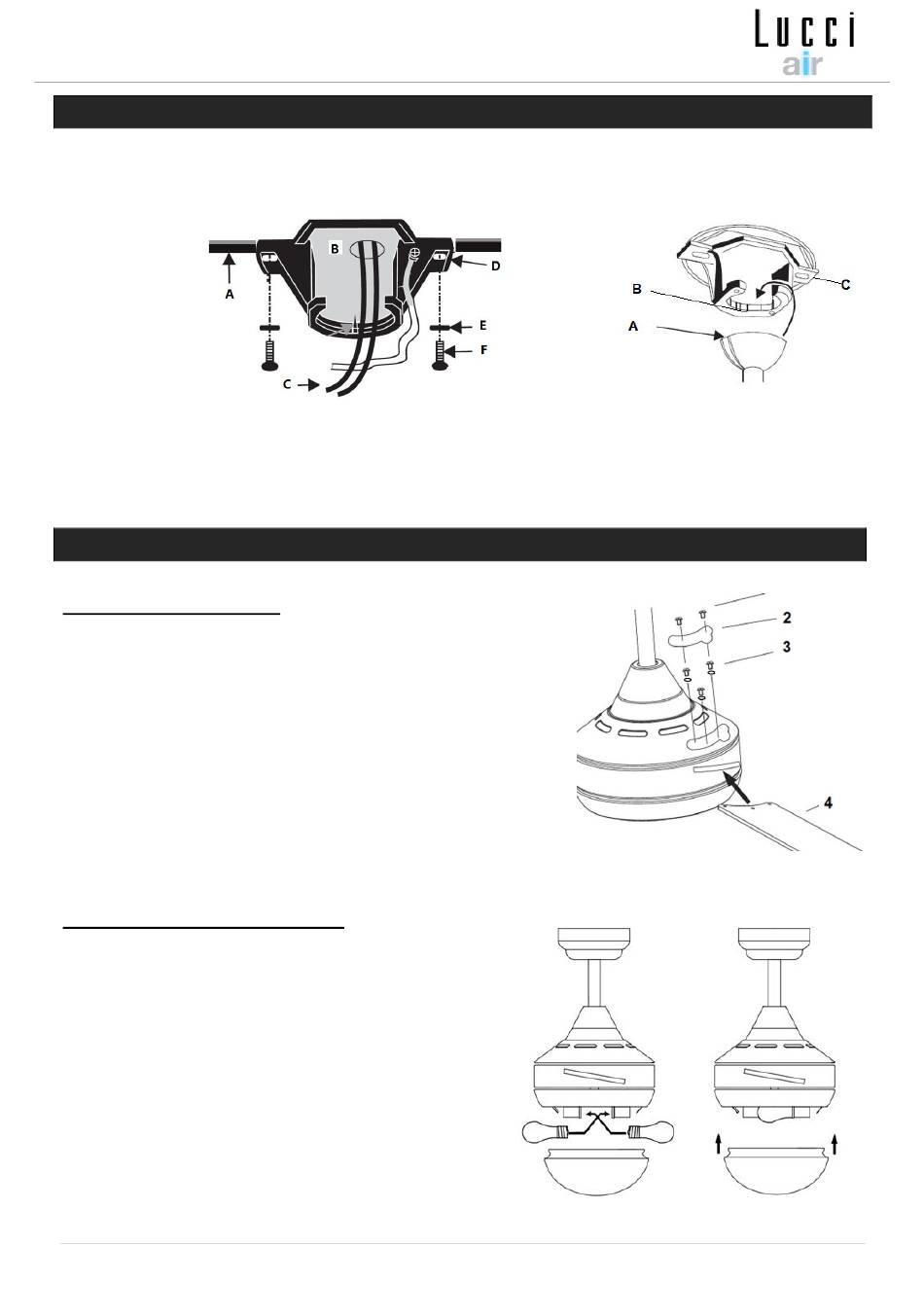

Pase los cables de corriente (C) de la caja eléctrica del techo (B) por el centro del soporte mural del
techo (D). Instale el soporte mural del techo (D) en la caja eléctrica (B) con los tornillos de montaje (F)
incluidos con la caja eléctrica y las arandelas (E) incluidas con el ventilador. Fig. 6
Fig. 6
Levante el conjunto del ventilador y móntelo en el soporte mural. Asegúrese de que la ranura de
registro (A) de la bola de la tija esté posicionada sobre el tope (B) del soporte mural (C) para que el
ventilador no pueda girar cuando esté funcionando. Fig. 7
Instalación de las aspas
1. Retire los dos tornillos (1) de la placa de cobertura (2) ubicada
en la parte superior de la carcasa del motor y retire la placa.
2. Inserte el aspa (4) en la ranura cuadrada del motor.
3. Fije el aspa en el soporte con 3 tornillos para el motor con
arandela (3) asegurándose de apretarlos al mismo tiempo.
4. Una vez hecho esto, repita el proceso para el resto de las
aspas.
5. Vuelva a colocar la placa de cubierta sobre la parte superior
de la carcasa del motor.
INSTALACIÓN DEL KIT DE LUZ
PRECAUCIÓN – Para disminuir el riesgo de
descargas eléctricas, desconecte el circuito de
suministro eléctrico del ventilador antes de instalar
el kit de la luz. Peso del kit de luz: 1,66 lb.
Instale las bombillas.
1.
Levante y fije el cristal a la base y asegúrelo usando
2.
los clips de resorte.
14 | P a g e
CÓMO COLGAR EL VENTILADOR
INSTALACIÓN DEL VENTILADOR
Fig. 9
Fig. 7
Fig. 8
L D - A I R L I E I I - 5 2 L - X X X / 0 1
