Guía de
INSTALACIÓN
Características:
1
150 mm
Instalación:
2
Leer las instrucciones cuidadosamente antes de conectar el Soliris receptor RTS 2.
Montaje del Soliris receptor RTS 2
A
El Soliris receptor RTS 2 es compatible con todos los opera-
dores estándar SOMFY. En el esquema se muestra el siste-
ma de cableado.
Respetar la normativa vigente asi como los siguientes puntos:
• Desconectar la alimentación antes de llevar a cabo ningún
trabajo.
• Instalar el Soliris receptor RTS 2 con la entrada de los
cables en la parte inferior para evitar las filtraciones de agua.
• No instalar el Soliris receptor RTS 2 contra algo metálico
(podría afectar la radio transmisión).
Distancia mínima entre el receptor y el suelo: 1,5 m.
Distancia mínima entre el receptor y el techo: 30 cm.
Distancia mínima entre el receptor y el emisor: 30 cm.
Distancia mínima entre dos receptores: 20 cm.
inteo

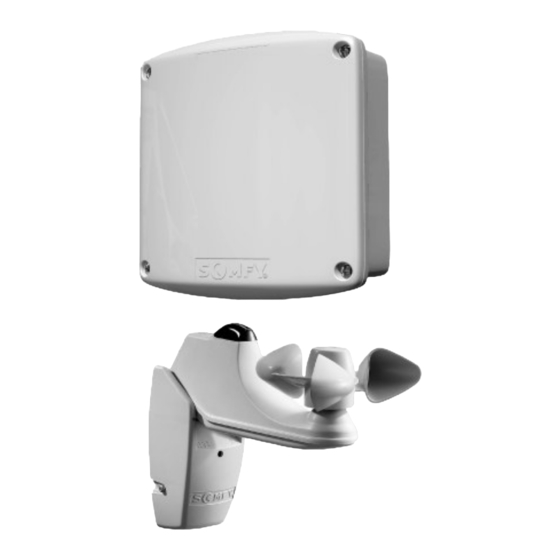

El Soliris receptor RTS 2 es un receptor radio para
toldos, con órdenes automáticas en función de la
intensidad de la luz y la velocidad del viento.
El Soliris receptor RTS 2 se utiliza con el Telis
Soliris RTS y el Soliris Sensor.
El Soliris receptor RTS 2 también es compatible con
los otros emisores RTS y el INIS RT (el funcionamiento
es a ciclo cerrado: subida, stop, bajada, stop,...).
Las órdenes se transmiten por radio (frecuencia
433.42 MHz).
Led programación
Led viento
potenciometro
viento
40 mm
S S o o l l i i r r i i s s r r e e c c e e p p t t o o r r R R T T S S 2 2
-Alimentación: 220-240 V ~ 50/60 Hz.
-Índice de protección: IP 44.
botón
-Temperatura de funcionamiento:
programación
Led
de -20ºC a +50ºC.
sol
-Producto Clase II (una vez instalado).
potenciometro
sol
botón de
prueba
SC
SOMFY declara que este equipamiento
cumple con los requisitos esenciales
y otras relevantes provisiones de la
Directiva 1999/5/EC.
Una declaración de conformidad está dis-
ponible en la página web www.somfy.com
con título CE.
Soliris receptor RTS 2
SOLIRIS receiver RTS 2
SC
▲ ▼ N N L
LT motor
LT operador
common
N L Tierra
Earth
SUPPLY
Neutro
Neutral Alimentación
230V - 50 Hz
Phase
Fase
Soliris Sensor
SOLIRIS sensor
SC
Fase
= Main phase
L
Neutro
N = Main neutral
Azul operador
N = Motor neutral
Tierra
▲
= Motor up
Subida
▼
= Motor down
Bajada
= SUN input
Sol
= WIND input
Viento
= COMMON input Común captores
SC
