ADVERTENCIA:
Cumpla estrictamente todas las especificaciones de ajuste con
la llave dinamométrica. La inobservancia de esta advertencia
podría causar lesiones personales graves.
ADVERTENCIA:
No intente modificar este producto ni crear accesorios que
no estén recomendados para usar con este producto. Dichas
alteraciones o modificaciones constituyen un uso indebido y
podrían provocar una situación de riesgo que cause posibles
lesiones personales graves.
ADVERTENCIA:
Para evitar arranques accidentales que podrían causar lesiones
personales graves, al armar las piezas desconecte siempre de
la bujía el cable de la bujía del motor.

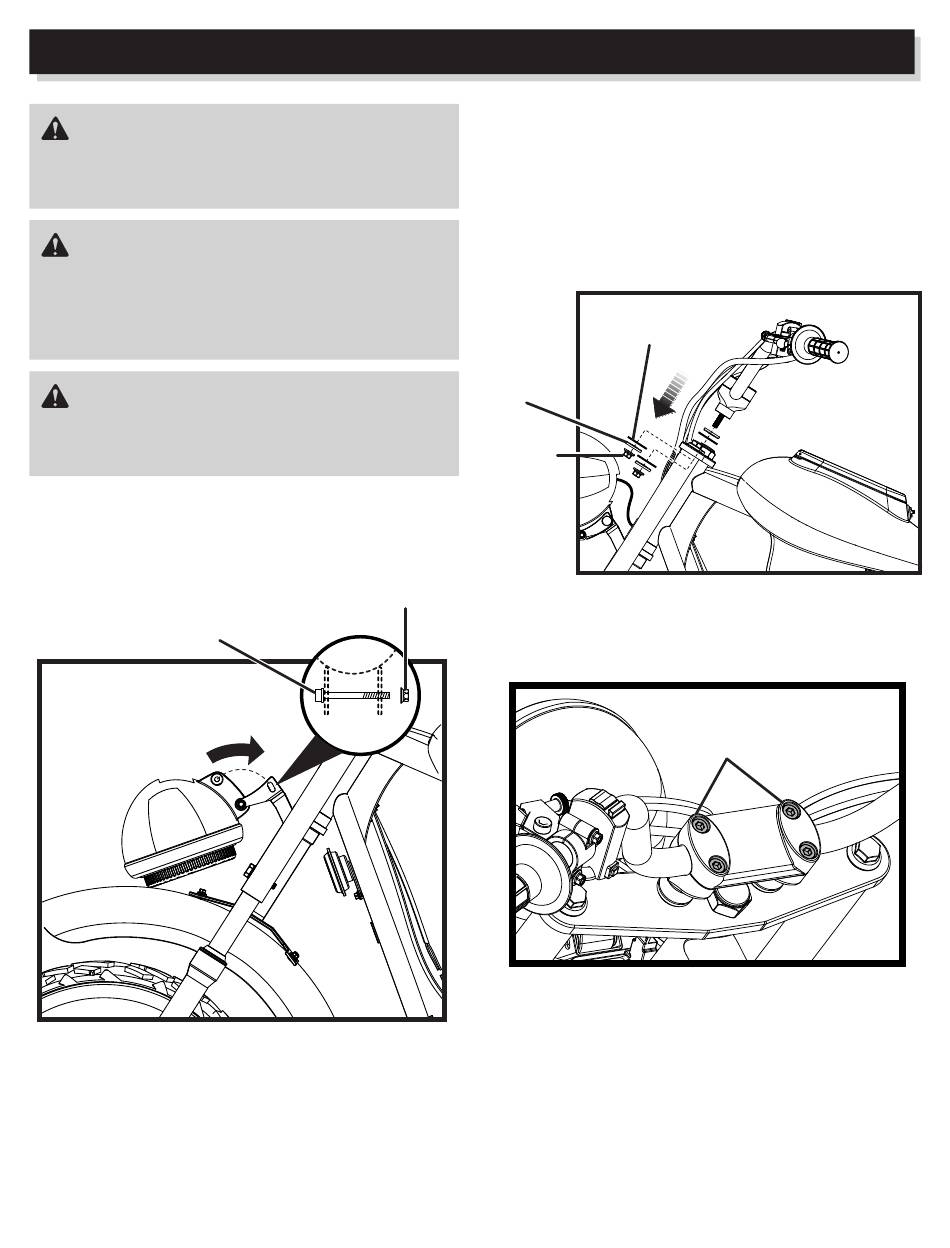

INSTALACIÓN DEL FARO
 Alinee los orificios en el faro con los orificios en el soporte del
faro.
Instale el perno y la tuerca; apriete firmemente.

PERNO
© 2010 Baja, Inc. Todos los derechos reservados.

ARMADO

INSTALACIÓN DEL MANUBRIO
 Retire las tuercas de remache y las arandelas con anillos
protectores de caucho del soporte de dirección.
 Coloque el armado del manubrio en el soporte de dirección usando
una arandela y un anillo protector sobre la parte superior del
soporte y una arandela y un anillo protector debajo del soporte.
 Retire la tuerca de remache y apriete firmemente. Apriete a un
par de torsión de 45 Nm (33 pies libra).
ARANDELA
TUERCAS
DE
REMACHE
TUERCA
 Verifique que los pernos de cabeza A llen que se encuentran en la
parte superior de la abrazadera del manubrio estén firmemente
apretados. Apriete a un par de torsión de 27 Nm (20 pies libra).
6 — Español
ANILLO PROTECTORE
DE CAUCHO
PERNOS DE CABEZA
ALLEN
