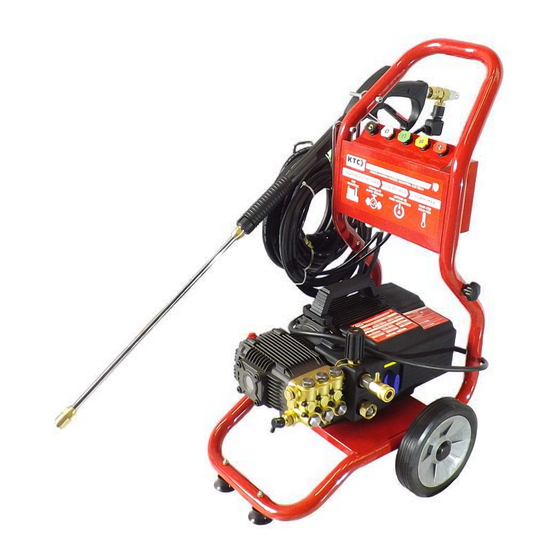

- Página 1 Hidrolavadoras Eléctricas Portátiles de Agua Fría para Trabajo Pesado 460-PEPW15 460-PEPW22 Nota: Las especificaciones contenidas en este manual pueden cambiar sin previo aviso.
- Página 2 El manual contiene recomendaciones y guías sobre la instalación, periodo de prueba, operación y mantenimiento del “Hidrolavadora de agua fría Eléctrica de uso profesional para trabajo pesado con bomba triplex 460-PEPW15 / / Hidrolavadora de agua fría Eléctrica de uso profesional para trabajo pesado con bomba triplex 460-PEPW22”, para ayudarlo a minimizar los problemas...
-
Página 3: Tabla De Contenido
Hidrolavadora De Agua Fria Con Motor Eléctrico INDICE 1. REGLAS DE SEGURIDAD....................... 4 2. ESPECIFICACIONES TÉCNICAS..................7 3. IDENTIFICACIÓN DE LOS ACCESORIOS DEL EQUIPO............ 8 3.1 Hidrolavadora Eléctrica....................8 3.2 Accesorios Estándar..................... 8 4. ANTES DE USAR........................9 Bomba..........................9 4.1 Añadir aceite......................... 9 Mangueras y Sensores..................... -
Página 4: Reglas De Seguridad
Hidrolavadora De Agua Fria Con Motor Eléctrico 1. REGLAS DE SEGURIDAD Este manual contiene información la cual es importante que usted conozca y comprenda. Esta información es para su seguridad y para prevenir daños en el equipo. Riesgo de explosión o fuego El equipo funciona con energía eléctrica, la cual podría ocasionar incendios si no se siguen las siguientes recomendaciones: No use la hidrolavadora en ambientes potencialmente inflamables o... - Página 5 Hidrolavadora De Agua Fria Con Motor Eléctrico plataforma. La fuerza generada en la pistola podría llegar a ocasionarle perder el equilibrio y generar caída. Agarre firmemente la pistola con las dos manos, el golpe de culata le podría ● generar daños. Use calzado antideslizante.
- Página 6 Hidrolavadora De Agua Fria Con Motor Eléctrico Para aliviar la presión en la hidrolavadora, apague el motor, cierre el flujo de ● agua a la entrada y accione la pistola hasta que el agua pare de fluir. No permita que niños o personas sin la capacitación adecuada operen la ●...
-
Página 7: Especificaciones Técnicas
Hidrolavadora De Agua Fria Con Motor Eléctrico 2. ESPECIFICACIONES TÉCNICAS Referencia Especificaciones Unidad 460-PEPW15 460-PEPW22 BOMBA Presión Interna Máxima 1500 2200 Caudal Máximo 1.85 Tipo Triplex Regulador de Presión Inyector Químico Válvula de Alivio Térmico Capacidad del Cárter Aceite de Lubricación Libre de... -
Página 8: Identificación De Los Accesorios Del Equipo
Hidrolavadora De Agua Fria Con Motor Eléctrico 3. IDENTIFICACIÓN DE LOS ACCESORIOS DEL EQUIPO 3.1 Hidrolavadora Eléctrica 3.2 Accesorios Estándar 1 - Manguera para detergente con 4 - Boquilla con lanza. filtro. 5 - Pistola. 2 - Manguera de alta presión. 6 - Herramienta limpiadora de boquilla. -
Página 9: Antes De Usar
Hidrolavadora De Agua Fria Con Motor Eléctrico 3.3.3 Seguro del gatillo de la pistola, esto previene accionar accidentalmente la pistola. 4. ANTES DE USAR Con mucho cuidado abra la caja, luego quite cualquier herramienta o ● accesorios de la caja. Verifique que todos los elementos se encuentran dentro de la caja. -
Página 10: Mangueras Y Sensores
Hidrolavadora De Agua Fria Con Motor Eléctrico 4.1.4 Use la mirilla de aceite para verificar que el aceite esta 1/2 de la indicación en la mirilla. 4.1.5 Agregue el aceite hasta el nivel recomendado. Para la bomba normalmente se recomienda aceite SAE 30W libre de detergente, sin embargo es aun mas recomendado usar aceite hidráulico ISO 68. -
Página 11: Instalación De La Lanza A La Pistola
Hidrolavadora De Agua Fria Con Motor Eléctrico 4.3 Instalación de la lanza a la pistola 4.3.1 Enrosque la lanza en el extremo de la pistola. 4.4 Instalación de los sensores La hidrolavadora viene con 2 sensores (Sensor 1 y Sensor 2) como se 4.4.1 muestra en la siguiente imagen:... - Página 12 Hidrolavadora De Agua Fria Con Motor Eléctrico 4.4.2 Instale el sensor 1 en la salida de la bomba por medio del acople rápido como se muestra en la siguiente figura:...
- Página 13 Hidrolavadora De Agua Fria Con Motor Eléctrico 4.4.3 Para poder instalar el sensor 2, es necesario primero remover el tapón que se encuentra en la parte lateral de la bomba con una llave inglesa de 19 mm como se muestra en la siguiente figura: 4.4.4 Una vez removido el tapon, enrosque el sensor en dicho orificio y apriételo con una llave inglesa de 21 mm como se muestra en la siguiente imagen:...
-
Página 14: Conexión De La Manguera Y La Entrada De Agua
Hidrolavadora De Agua Fria Con Motor Eléctrico 4.5 Conexión de la manguera y la entrada de agua 4.5.1 Fije el otro extremo de la manguera a la salida de la hidrolavadora. Hale el acople rápido, deslícelo sobre la salida de la bomba y suelte el acople. Hale la manguera para revisar si la conexión quedo bien sujeta. -
Página 15: Conexión De La Fuente De Alimentación Eléctrica
Hidrolavadora De Agua Fria Con Motor Eléctrico 4.6 Conexión de la fuente de alimentación eléctrica Nota Revise que la fuente de alimentación eléctrica (Voltaje y frecuencia), corresponda con las condiciones de alimentación de la hidrolavadora. Se debe asegurar la adecuada conexión a tierra y los diferentes dispositivos de seguridad, y corte del suministro eléctrico (30mA). - Página 16 Hidrolavadora De Agua Fria Con Motor Eléctrico 5.1.2 Verifique que la manguera esta conectada de manera adecuada a la pistola y a la bomba. 5.1.3 Verifique que la hidrolavadora este sobre una superficie plana. 5.1.4 Desenrede completamente la manguera antes de usar la hidrolavadora. 5.1.5 Conecte la manguera que va del registro de agua a la entrada de la hidrolavadora.
-
Página 17: Uso De La Hidrolavadora
Hidrolavadora De Agua Fria Con Motor Eléctrico Realizar el ajuste de presión que requiera y ya se encuentra listo para realizar 5.1.8 trabajo con la hidrolavadora. Nota Permite que el motor funcione con la presión mas baja por 3 minutos después de cada arranque para poder estabilizar el motor. -
Página 18: Uso De Detergentes
Hidrolavadora De Agua Fria Con Motor Eléctrico Nota Para prevenir daños en algunas superficies y para seleccionar el ajuste adecuado a sus necesidades, siempre arranque con de menor presión blanca y vaya aumentando la presión hasta que encuentre el resultado necesario. Precaución La hidrolavadora genera presiones en el fluido que son capaces de penetrar a través de los humanos y los animales, esto puede resultar en lesiones o... - Página 19 Hidrolavadora De Agua Fria Con Motor Eléctrico 7.1.2 Coloque el otro extremo de la manguera del detergente con su filtro, en un tanque que contenga el detergente adecuado. 7.1.3 Use la boquilla ajustable en la posición donde se genera la presión mas baja. 7.1.4 Asegúrese que la manguera este conectada a la entrada de agua, y las otras mangueras, lanza, pistola y boquilla estén bien ajustadas.
-
Página 20: Después De Usar El Detergente
Hidrolavadora De Agua Fria Con Motor Eléctrico 7.1.7 Permita que el detergente actué por 3 - 5 minutos antes de enjuagarlo. Vuelva aplicar si es necesario. NO PERMITA QUE EL JABÓN SE SEQUE. 7.2 Después de usar el detergente IMPORTANTE: Luego de usar el detergente, limpie el sistema de la bomba usando agua limpia a una presión baja por un periodo de 1 a 2 minutos. -
Página 21: Mantenimiento
Hidrolavadora De Agua Fria Con Motor Eléctrico 8.1.1Presione el switch de encendido a la posición “apagado”. 8.1.2 Remueva la clavija de la toma eléctrica. 8.1.3 Cierre la fuente de agua. 8.1.4 Accione el gatillo de la pistola para liberar la presión del sistema apuntando siempre a una posición segura. -
Página 22: Mantenimiento De La Hidrolavadora
Hidrolavadora De Agua Fria Con Motor Eléctrico Siempre desconecte la clavija de la toma eléctrica antes de realizar cualquier operación de mantenimiento. Cada 50 horas de uso debe limpiar el filtro de succión y filtro de detergente. ● 9.2 Mantenimiento de la hidrolavadora Limpieza de escombros Diariamente o antes de cada uso, limpie los escombros acumulados en la hidrolavadora. - Página 23 Hidrolavadora De Agua Fria Con Motor Eléctrico La alta presión del chorro de agua que generan estos equipos puede llegar a cortar o atravesar la piel, y otros tejidos. Se pueden generar heridas graves, lesiones e incluso amputaciones. Nunca trate de arreglar la manguera de presión, reemplácela. La manguera ●...
-
Página 24: Mantenimiento Del Aceite De La Bomba
Capacidad y tipo de aceite 1. La capacidad del tanque de aceite en la hidrolavadora con bomba triplex 460-PEPW15 es de 500 ml. Usar aceite de calidad SAE 30W o ISO 68. La capacidad del tanque de aceite en la hidrolavadora... -
Página 25: Tabla De Cronograma De Mantenimiento
Hidrolavadora De Agua Fria Con Motor Eléctrico 9.4 Tabla de cronograma de mantenimiento Intervalo de mantenimiento (horas) item Descripcion Diario Verificación de limpieza Toma de aire ● de toma de aire Verificación estado de ● conectores eléctricos Equipo eléctrico Verificación de clavija y ●... -
Página 26: Almacenamiento
Hidrolavadora De Agua Fria Con Motor Eléctrico 10. ALMACENAMIENTO 10.1 Almacenamiento de la bomba 1. Drene toda el agua de las mangueras, enróllela y almacénela en un carrete apropiado. 2. Drene toda el agua de la pistola y lanza apuntando hacia abajo, y accionando la pistola. - Página 27 Hidrolavadora De Agua Fria Con Motor Eléctrico Fugas de agua 1. Sellos gastados. 1. Contacte a su distribuidor autorizado. Fugas de aceite 1. Sellos gastados. 1. Contacte a su distribuidor autorizado. El motor no enciende cuando se 1. La clavija no esta conectada o hay falla 1.
-
Página 28: Explosionado Y Lista De Partes
Hidrolavadora De Agua Fria Con Motor Eléctrico 12.EXPLOSIONADO Y LISTA DE PARTES 12.1 Explosionado general... -
Página 29: Explosionado Ampliado Y Seccionado (Parte 1)
Hidrolavadora De Agua Fria Con Motor Eléctrico 12.1.1 Explosionado Ampliado y Seccionado (Parte 1) -
Página 30: Explosionado Ampliado Y Seccionado (Parte 2)
Hidrolavadora De Agua Fria Con Motor Eléctrico 12.1.2 Explosionado Ampliado y Seccionado (Parte 2) -
Página 31: Explosionado Ampliado Y Seccionado (Parte 3)
Hidrolavadora De Agua Fria Con Motor Eléctrico 12.1.3 Explosionado Ampliado y Seccionado (Parte 3) -
Página 32: Lista De Partes
Hidrolavadora De Agua Fria Con Motor Eléctrico 12.2 Lista de partes... -
Página 33: Garantías
Para el Estado Colombiano, el presente manual tiene como sustento legal el estatuto del consumidor, ley 1480 de 2011 expedido por la Superintendencia de Industria y Comercio. KTC GROUP y GPM son marcas registradas y de propiedad de TARSON Y CIA S.A. - Página 34 Para Colombia, Tarson y Cia podrá tener centros de servicio autorizados. Aplica para productos que cuenten con garantía especifica. Los demás productos les aplicará la garantía general ofrecida por las marcas KTC – GPM. No aplica cuando la mercancía ha sido indebidamente almacenada o manipulada por el distribuidor (humedad, intemperie, etc), o aquella mercancía a la cual una vez incorporados los fluidos o consumibles para su operación desde el...
- Página 35 Hidrolavadora De Agua Fria Con Motor Eléctrico para el producto en su manual de uso o instalación. 5. Cuando los daños sean producidos por golpes, o manipulación inadecuada del producto. 6. Cuando los daños sean consecuencia de instalaciones inadecuadas del producto. 7.
- Página 36 Cordialmente, TARSON Y CIA S.A. Representante Legal Los productos KTC Group – GPM propenderán cumplir con la normatividad de cada Estado en donde se encuentren presentes, en relación a los temas de garantías y consumidor.
