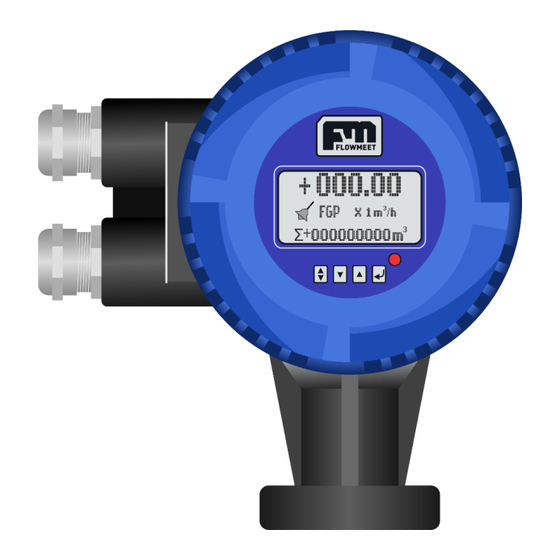

- Página 1 Manual de usuario Computador de Caudales Serie FM-200E Compatible con: Caudalímetros Electromagnéticos de Paso Total Serie E Caudalímetros Electromagnéticos de Inserción Serie EI Última Revisión 27/07/2018...
-
Página 2: Uso Básico
INSTALACION HIDRAULICA CAUDALÍMETRO DE PASO TOTAL 6- INSTALACIÓN HIDRAÚLICA Y MECÁNICA DE CAUDALÍMETRO DE INSERCIÓN INSTALACION HIDRAULICA INSTALACIÓN MECÁNICA PROFUNDIDA DE INSERCIÓN DEL SENSOR CONFIGURACIÓN DEL EQUIPO SEGÚN EL DIÁMETRO DE LA CAÑERÍA PARA CAUDALÍEMTROS DE INSERCIÓN Página 2 info@flowmeet.com www.flowmeet.com... - Página 3 Retorno (Volumen medido por el caudalímetro en el sentido negativo de • dirección). Volumen bruto (Diferencial entre el volumen directo y de retorno). • Porcentaje de trabajo (Porcentaje del caudal máximo de trabajo del equipo). • Velocidad del fluido. • Relación de cañería vacía. • Página 3 info@flowmeet.com www.flowmeet.com...
- Página 4 COMPUTADOR DE CAUDALES SERIE FM-200E Figura 1.2 Selección de información Página 4 info@flowmeet.com www.flowmeet.com...
- Página 5 Figura 2-Desde esta pantalla Parameters Set presionando puede acceder a la Pantalla Clr Total Rec para resetear el volumen. En la Figura 1.4 se puede observar el procedimiento a seguir para resetear el valor del volumen. Página 5 info@flowmeet.com www.flowmeet.com...
- Página 6 COMPUTADOR DE CAUDALES SERIE FM-200E Figura Página 6 info@flowmeet.com www.flowmeet.com...
- Página 7 COMPUTADOR DE CAUDALES SERIE FM-200E Página 7 info@flowmeet.com www.flowmeet.com...
- Página 8 A continuación, se detallan los códigos de la alarma: FQH: El caudal se encuentra por encima del límite de trabajo. FQL: El caudal se encuentra por debajo del límite de trabajo. FGP: Cañería vacía. SYS: Fallo en la bobina del sensor primario. Página 8 info@flowmeet.com www.flowmeet.com...
- Página 9 En el caso de requerir una salida de tensión proporcional al caudal, solo deberá colocar una resistencia de valor conocido tal y como lo muestra la Figura 3.2, y así poder medir la caída de tensión en dicha resistencia. Página 9 info@flowmeet.com www.flowmeet.com...
-
Página 10: Configuración Salida 4-20Ma
350Lt/ min Si obtiene 12 mA, se encontrará en la mitad del rango lo que equivaldrá a valores de caudal de 175 Lt/min. Cuando mida 4mA se encontrará sin movimiento de flujo es decir caudal 0 Lt/min. Página 10 info@flowmeet.com www.flowmeet.com... - Página 11 En la Figura 3.3 podrá observar el conexionado para la utilización de la salida de pulsos o frecuencia del caudalímetro. Figura 3.3 Conexionado de salida de pulsos/frecuencia de tensión Figura 3.4 Conexionado de salida de pulsos/frecuencia a optoacoplador Página 11 info@flowmeet.com www.flowmeet.com...
-
Página 12: Configuración Salida De Pulsos
FRQUE MAX =2000Hz Si a la salida está obteniendo una señal de 285,71 Hz, esto significa que a través del caudalímetro están pasando 50Lt/min, que se desprende de esta sencilla regla de tres simple: 285,71[Hz] *350[Lt/min]/ 2000[Hz] =50Lt/min Página 12 info@flowmeet.com www.flowmeet.com... - Página 13 El computador de caudales de la Serie E presenta una serie de salidas a relé, como por ejemplo las salidas de alarma de bajo caudal y alarma de alto caudal. A continuación, se muestra el diagrama de conexión a relé de dichas salidas: Figura 3.5 Conexionado de salida a rele Página 13 info@flowmeet.com www.flowmeet.com...
- Página 14 COMPUTADOR DE CAUDALES SERIE FM-200E CAPITULO ALIMENTACION El caudalímetro electromagnético Serie E requiere de una alimentación de calidad industrial de 24V CC con una capacidad mayor a 2 AMPERE. Figura 4.1 Fuente de alimentación Página 14 info@flowmeet.com www.flowmeet.com...
- Página 15 La Figura 4.2 y 4.3 muestra el conexionado de la puesta a tierra tanto para cañerías metálicas como para las no metálicas. Figura 4.2 Puesta a tierra para cañerías metálicas Figura 4.3 Puesta a tierra para cañerías NO metálicas Página 15 info@flowmeet.com www.flowmeet.com...
- Página 16 Esto es posible lograrlo poniendo una jabalina para uso exclusivo del caudalímetro en las cercanías del mismo. La Figura 5.2 muestra el conexionado de la puesta a tierra. Figura 5.2 Puesta a tierra Página 16 info@flowmeet.com www.flowmeet.com...
- Página 17 Figura 5.1 Distancias de separación entre cualquier tipo de obstrucción o perturbación y el caudalímetro Figura 5.2 Orientación del caudalímetro con respecto al flujo. Esta practica evita la posibilidad de una cañería parcialmente vacía Página 17 info@flowmeet.com www.flowmeet.com...
- Página 18 COMPUTADOR DE CAUDALES SERIE FM-200E Figura 5.3 Evitar ambientes de altas vibraciones. Figura 5.4 No instale el caudalímetro cerca de campos magnéticos como motores o variadores estáticos. Página 18 info@flowmeet.com www.flowmeet.com...
- Página 19 Figura 6.1 Distancias de separación entre cualquier tipo de obstrucción o perturbación y el caudalímetro Figura 6.2 Orientación del caudalímetro con respecto al flujo. Esta práctica evita la posibilidad de una cañería parcialmente vacía Página 19 info@flowmeet.com www.flowmeet.com...
- Página 20 COMPUTADOR DE CAUDALES SERIE FM-200E Figura 6.3 Evitar ambientes de altas vibraciones. Figura 6.4 No instale el caudalímetro cerca de campos magnéticos como motores o variadores estáticos. Página 20 info@flowmeet.com www.flowmeet.com...
- Página 21 Por ejemplo: Una cañería de diámetro interno DN400, tiene un espesor de 5mm, y la Profundidad de inserción debe ser de 1/2 de 400mm, por lo tanto, L1 debe ser 200mm Figura 6.5 Profundidad de inserción del sensor en la instalación en función del diámetro de la cañería Página 21 info@flowmeet.com www.flowmeet.com...
- Página 22 4) Ir al Menú “Flow Direct” y setear la orientación para que el sentido de flujo marque caudal positivo en el sentido deseado. También podría modificar esto mismo sin modificar este parámetro simplemente reorientado físicamente el cabezal del computador de caudales. Página 22 info@flowmeet.com www.flowmeet.com...
