Aire fresco
4.7.2 Instalar tubos de expansión
Los tubos de expansión rectangular se pueden conectar directamente con la
salida de la unidad interior y conducir al difusor de aire con una longitud total
inferior a 6 m.
La velocidad de flujo en cada salida del difusor de aire debe ser básicamente
uniforme para satisfacer el requerimiento de aire acondicionado del ambiente tal
como se muestra en la Fig. 20:
4.7.3 Instale los tubos de aire de retorno
Conecte un extremo del tubo de retorno de aire con remaches a la entrada de
aire de la unidad interior, el otro extremo es conectado a la entrada de aire
interior. Una manguera corta de tejido ignífugo es plegada como el tubo de
acoplamiento penetrado con un cable de hierro 8# para que la longitud del tubo
de acoplamiento se pueda ajustar libremente de acuerdo con la altura del
cielorraso, tal como se muestra en la Figura 21:
Ingeniería y Servicios Recal Ltda.

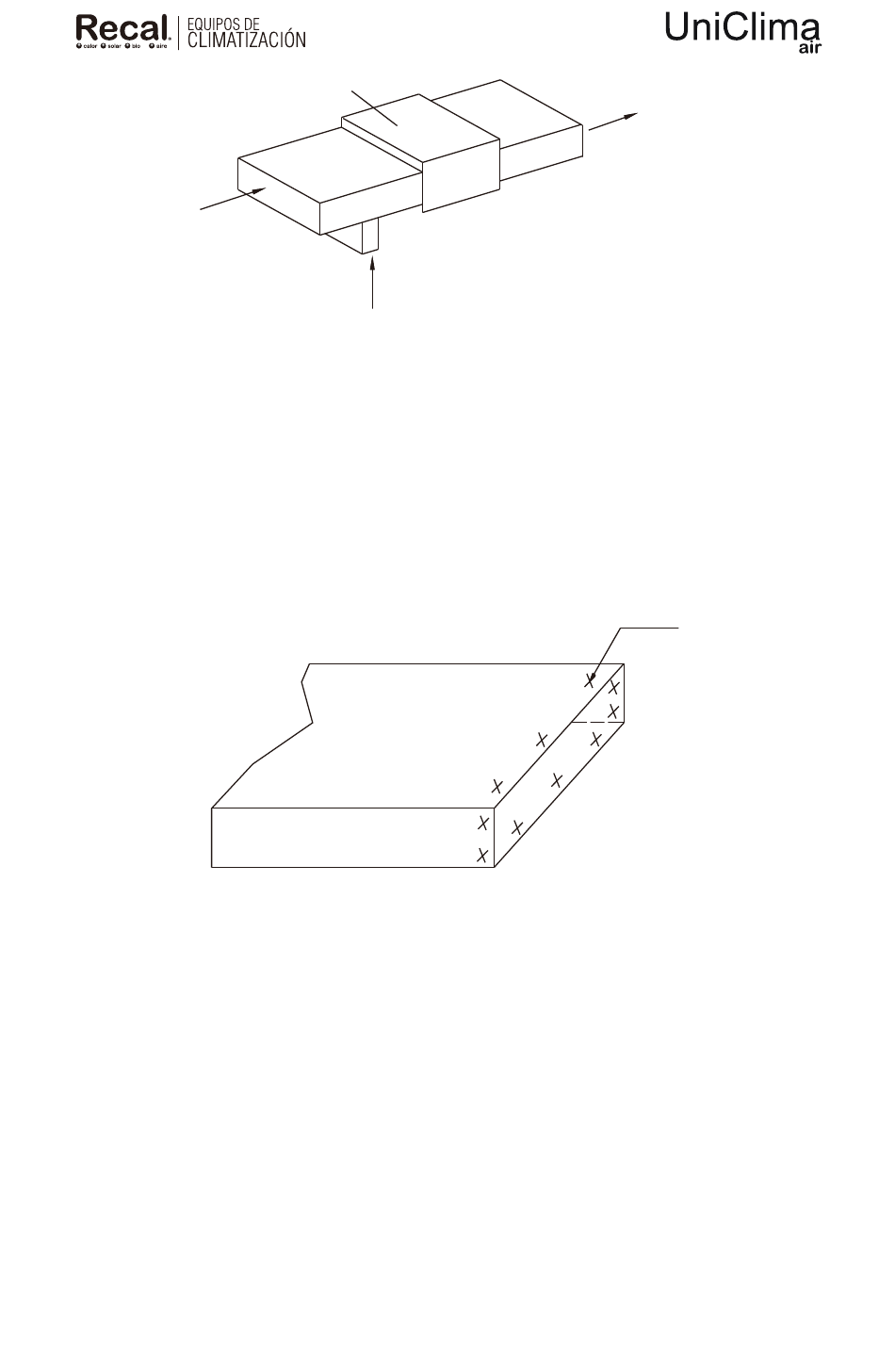

Regulador de aire
Aire de retorno
Fig. 19
Fig. 20
26
·
info@recal.cl · www.recal.cl
Aire de suministro
Agujero de remache
