Montaje en poste
El aparato se monta en el poste con la cinta continua de montaje de acero inoxidable.
Junta de
goma
Pasamuros
2.4.3. Conexión
El borne de conexión se encuentra en la parte inferior de la carcasa.
Sensor Vari KNX 3L-TH • Versión: 07.12.2016
Reservado el derecho a realizar modificaciones técnicas y a errores.
9 Instalación y puesta en servicio

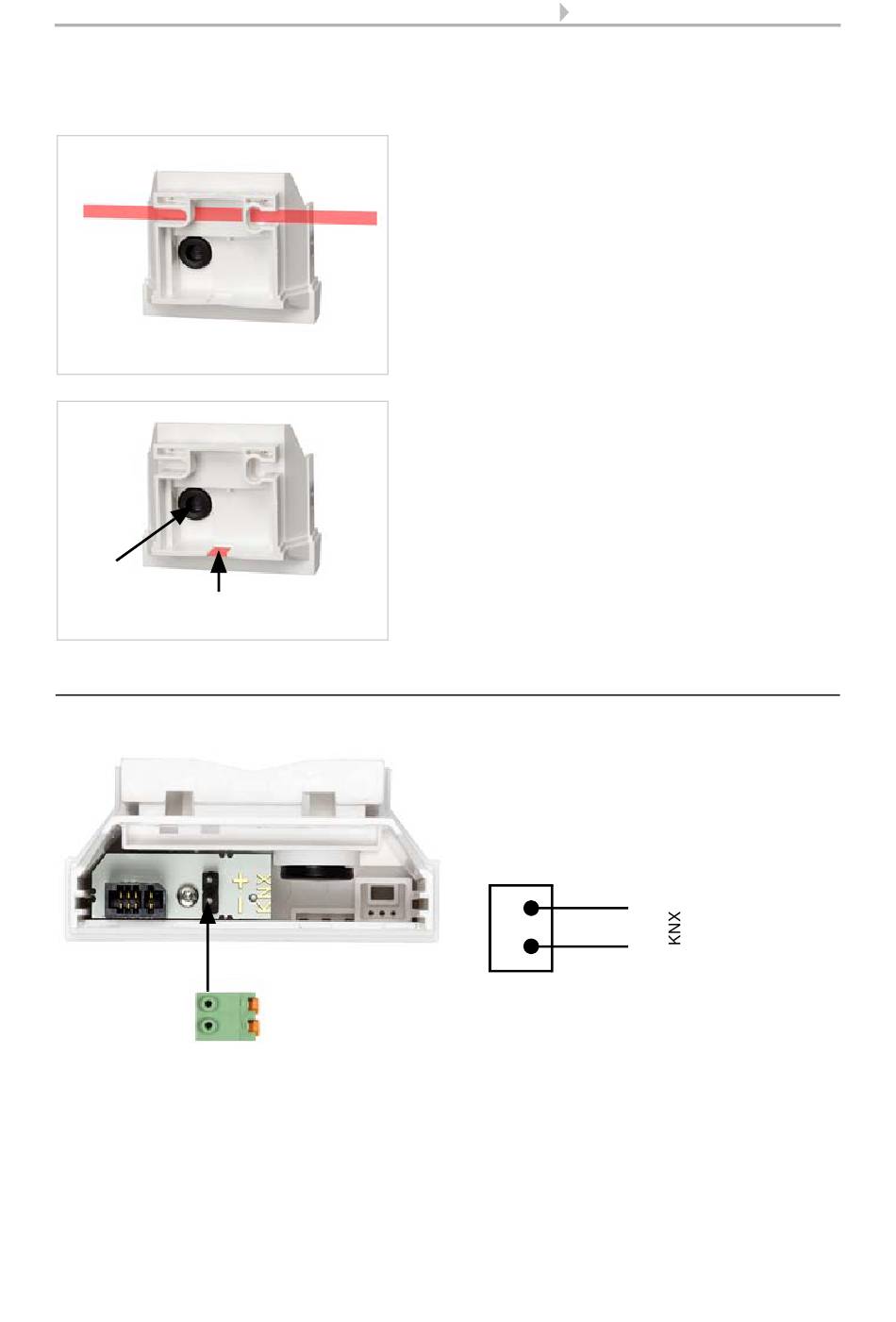

Fig. 10
Conduzca la cinta continua de montaje por
las armellas en la parte inferior de la carcasa.
Fig. 11
Rompa el pasamuros.
Pase el cable de conexión por la junta de go-
ma.
Fig. 12
Conecte el dispositivo mediante el ter-
minal enchufable al bus KNX (+|-).
+
-
+
-
