Instrucciones – Lista de piezas
SEVERE-DUTY
Bombas de acero inoxidable
Ref. pieza 223843, serie A
Bomba Presidentr relación 30:1
Presión máxima de trabajo de fluido: 25,0 MPa (250 bar)
Presión máxima de entrada de aire de 0,8 MPa (8 bar)
II 2 G T3
Ref. pieza 223844, serie A
Bomba Monarkr relación 15:1
Presión máxima de trabajo de fluido: 18,5 MPa (185 bar)
Presión máxima de entrada de aire, 1,25 MPa (12,5 bar)
II 1/2 G T3
ITS03ATEX11228
Lea las advertencias e instrucciones.
Consulte el Indice en la página 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1999, GRACO INC.

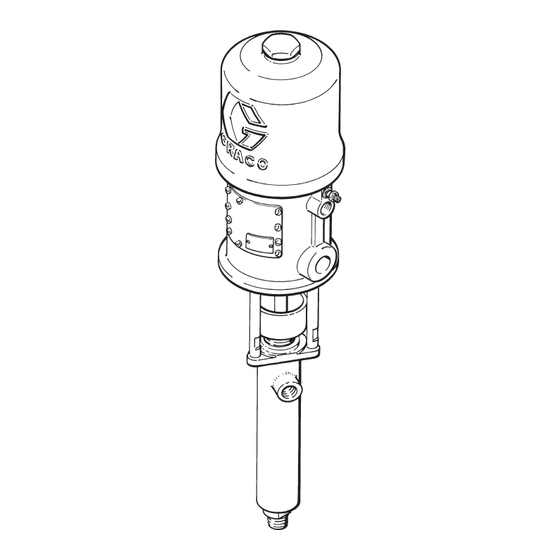

MODELO 223843 REPRESENTADO
CALIDAD PROBADA, TECNOLOGÍA LÍDER
0359
308106S
Rev. E

Publicidad

loading

Resumen de contenidos para Graco A Serie

  • Página 1 MODELO 223843 REPRESENTADO Lea las advertencias e instrucciones. Consulte el Indice en la página 2. CALIDAD PROBADA, TECNOLOGÍA LÍDER GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 0359...
  • Página 2: Tabla De Contenido

    ....trucciones. Garantía de Graco ........
  • Página 3 D Mantenga las mangueras alejadas de las zonas de tráfico intenso, rebordes puntiagudos, piezas móviles y superficies calientes. No exponga las mangueras Graco a temperaturas superiores a 82_C, o inferiores a –40_C. D Utilice protección en los oídos cuando se trabaje con este equipo.
  • Página 4 No repare los acoplamientos de alta presión. Se debe cambiar toda la manguera. D Utilice únicamente mangueras aprobadas por Graco. No retire las protecciones de resorte usadas para proteger la manguera contra una rotura provocada por la formación de dobleces o curvas en los acoplamientos.
  • Página 5 Notas 308106...
  • Página 6: Puesta A Tierra

    Instalación Pieza pulverizada: de acuerdo con las instrucciones Puesta a tierra locales. ADVERTENCIA Contenedor para suministro del fluido: de acuerdo con PELIGRO DE INCENDIOS las instrucciones locales. Y EXPLOSIONES Antes de hacer funcionar la bomba, conecte a tierra el sistema tal como se explica a Todas las latas de disolventes utilizadas durante la lim- continuación.
  • Página 7: Instalación Típica

    Instalación Instalación típica LEYENDA Bomba Válvula limitadora de la bomba Lubricador de tubería de aire Válvula neumática principal de purga (requerida, para la bomba) Regulador de aire de la bomba Filtro de la tubería de aire Válvula neumática principal de tipo purga (para los accesorios) Manguera de suministro de aire Válvula de drenaje de fluido (requerida) Filtro del producto...
  • Página 8: Accesorios Del Sistema

    Contacte con su distribuidor una bomba trabaja demasiado deprisa puede resultar Graco para obtener ayuda en el diseño de un sistema ade- seriamente dañada. Móntela lo más cerca posible de la cuado a sus necesidades personales.
  • Página 9: Procedimiento De Descompresión

    Funcionamiento Cierre la válvula neumática principal de purga (requerida Procedimiento de descompresión en su sistema). ADVERTENCIA Desenganche el seguro de la pistola de pulverización. PELIGRO DE INYECCIÓN Mantenga con firmeza una pieza metálica de la pistola El fluido a presión puede inyectarse a través contra el lado de un recipiente metálico puesto a tierra de la piel y causar heridas graves.
  • Página 10: Lavado De La Bomba Antes De Su Uso

    Puesta en marcha y ajuste de la bomba Mantenga la tuerca prensaestopas/copela húmeda (4) llena de Líquido sellador de empaquetaduras de Graco (TSL) o con un disolvente compatible, para prolongar la vida de las Vea la Instalación Típica de la página 7. Cerciórese de empaquetaduras.
  • Página 11: Parada Y Cuidado De La Bomba

    Funcionamiento Parada y cuidado de la bomba ADVERTENCIA Cuando se pare la bomba por la noche, libere la presión. Pare siempre la bomba en la posición más baja de su carrera Siga siempre las instrucciones del Procedimiento de para evitar que el fluido se seque en la superficie expuesta descompresión, en la página 9, para reducir el riesgo de la base del eje del pistón y se dañen las empaquetaduras de producir serios daños siempre que se le indique que...
  • Página 12: Detección De Problemas

    Detección de problemas Alivie la presión. ADVERTENCIA Compruebe todos los problemas y causas posibles Siga siempre las instrucciones del Procedimiento de antes de desmontar la bomba. descompresión, en la página 9, para reducir el riesgo de producir serios daños siempre que se le indique que debe liberar la presión.
  • Página 13 Si se había desconectado, vuelva a conectar el cable de conexión a tierra. Apriete la tuerca prensaestopas/ copela húmeda (4) a un par de 24–27 N.m. Llene la copela húmeda con líquido sellador Graco o con un disolvente compatible. Apriete uniformemente las contratuercas de la varilla de acoplamiento (106), y aplique un par de 34–41 N.m.
  • Página 14: Desmontaje

    NOTA: Si el prolongador (10) debe ser reemplazado y es difícil de sacar, póngase en contacto con el distribui- Vuelva a conectar la base de bomba al motor neumático dor de Graco. siguiendo las indicaciones de la página 13. 14 308106...
  • Página 15 Servicio Apretar a un par de 24–27 N.m. Apriete a un par de 34–41 N.m. Apriete la bomba President a un par de 34–41 N.m; la bomba Monark a un par de 20–27 N.m. 101 (POS.) Apriete a un par de 88–102 N.m. Apriete a un par de 102–136 N.m.
  • Página 16: Piezas

    Piezas Modelo 223843, serie A relación 30:1, bomba Presidentr Incluye los ítems 101–110 REF. POS. PIEZA DESCRIPCIÓN CANT. 207352 MOTOR NEUMÁTICO vea las piezas en el manual 306982 223842 CONJ. BASE DE BOMBA Vea las piezas en las páginas 18 y 19 1 105{ 101946 PASADOR, chaveta, acero inoxidable;...
  • Página 17 Piezas Modelo 223844, serie A Bomba Monarkr, relación 15:1 Incluye los ítems 101–110 REF. POS. PIEZA DESCRIPCIÓN CANT. 215363 MOTOR NEUMÁTICO vea las piezas en el manual 307043 223842 CONJ. BASE DE BOMBA Vea las piezas en las páginas 18 y 19 1 105{ 101946 PASADOR, chaveta, acero inoxidable;...
  • Página 18 Piezas Modelo 223842, Serie B Severe–Duty, base de bomba de acero inoxidable Incluye los ítems 1–22 12** 18 308106...
  • Página 19 Piezas Modelo 223842, Serie B Severe–Duty, base de bomba de acero inoxidable Incluye los ítems 1–22 REF. REF. POS. PIEZA DESCRIPCIÓN CANT. POS. PIEZA DESCRIPCIÓN CANT. 223593 ALOJAMIENTO, válvula, admisión, 186179 PASADOR, tope de la bola; acero inoxidable con asiento de carburo acero inoxidable de tungsteno 165052...
  • Página 20: Características Técnicas

    Características técnicas Presión máxima de trabajo de fluido ....... 25,0 MPa (250 bar) Presión máxima de entrada de aire .
  • Página 21 Características técnicas Presión máxima de trabajo de fluido ....... . 18,5 MPa, 185 bar Presión máxima de entrada de aire .
  • Página 22: Dimensiones

    Dimensiones Disposición de los orificios de montaje Modelo 223843 representado UTILIZAR LA JUNTA No 166392 (PEDIR POR SEPARADO) ENTRADA DE AIRE de 1/2 npt(f) 111,3 mm (4,38”) DIA. 7,1 mm (0,28”) DIA. 64 mm 127 mm SALIDA DE FLUIDO de 3/8 npt(f) ADMISIÓN DE FLUIDO de 3/4 npt(m) Bomba Modelo...
  • Página 23 Notas 308106...
  • Página 24: Garantía Estándar De Graco

    Graco garantiza que todo equipo fabricado por Graco y que lleva su nombre, está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado Graco al cliente original. Por un período de doce meses desde la fecha de venta, Graco reparará...
