- Página 2 Prólogo ___________________ Guía de orientación en la documentación SIMATIC ___________________ Descripción del producto ___________________ Conexión ET 200SP Módulo de entradas digitales Parametrización y DI 16x24VDC ST direccionamiento (6ES7131-6BH01-0BA0) ___________________ Alarmas y avisos de diagnóstico Manual de producto ___________________ Datos técnicos ___________________ Juego de parámetros 02/2019...
- Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 4: Prólogo
Prólogo Finalidad de la documentación El presente manual de producto complementa el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). En dicho manual de sistema se describen las funciones que afectan de forma general al sistema. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha el sistema. -
Página 5: Información De Seguridad
Para obtener información adicional sobre las medidas de seguridad industrial que podrían ser implementadas, por favor visite (http://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de... -
Página 6: Tabla De Contenido
Índice Prólogo ..............................3 Guía de orientación en la documentación ....................6 Descripción del producto ........................11 Características ........................11 Conexión .............................. 13 Esquema eléctrico y esquema de principio ................13 Parametrización y direccionamiento ...................... 16 Parámetros ..........................16 Explicación de los parámetros ....................18 Área de direcciones ........................ -
Página 7: Guía De Orientación En La Documentación
Guía de orientación en la documentación La documentación del sistema de periferia descentralizada SIMATIC ET 200SP se divide en tres partes. Esta división permite acceder directamente al contenido deseado. Información básica En el manual de sistema se describen detalladamente la configuración, el montaje, el cableado y la puesta en marcha del sistema de periferia descentralizada SIMATIC ET 200SP. - Página 8 Información general En los manuales de funciones encontrará descripciones detalladas sobre temas generales en torno al sistema de periferia descentralizada SIMATIC ET 200SP, p. ej., diagnóstico, comunicación, servidor web, Motion Control y OPC UA. La documentación se puede descargar gratuitamente de Internet (https://support.industry.siemens.com/cs/ww/es/view/109742709).
-
Página 9: Ejemplos De Aplicación
● Manuales, curvas características, instrucciones de manejo, certificados ● Datos maestros de productos Encontrará "mySupport", "Datos CAx" en Internet (https://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. En los ejemplos se muestran siempre soluciones en las que interactúan varios componentes del sistema, sin centrarse en productos concretos. - Página 10 Encontrará SIMATIC Automation Tool en Internet (https://support.industry.siemens.com/cs/ww/es/view/98161300). PRONETA La herramienta SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de la instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: ● La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados.
- Página 11 Guía de orientación en la documentación SINETPLAN SINETPLAN, el Siemens Network Planner, es una ayuda para planificadores de instalaciones y redes de automatización basada en PROFINET. La herramienta facilita, incluso en la fase de planificación, el dimensionamiento profesional y anticipativo de la instalación de PROFINET.
-
Página 12: Descripción Del Producto

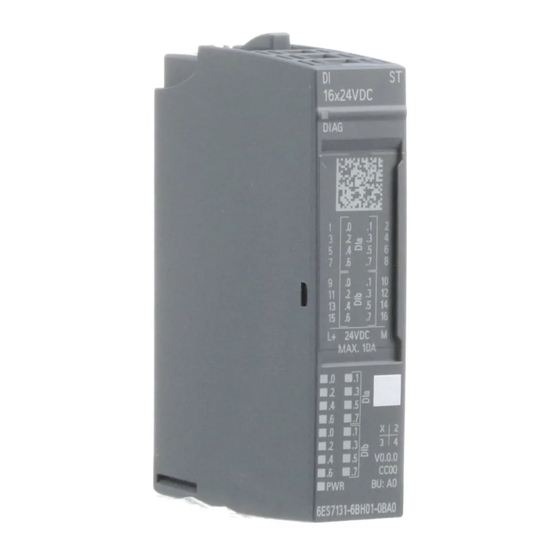

Descripción del producto Características Referencia 6ES7131-6BH01-0BA0 (unidad de embalaje: 1 unidad) 6ES7131-6BH01-2BA0 (unidad de embalaje: 10 unidades) Vista del módulo ① ⑦ Tipo y nombre del módulo Clase de función ② ⑧ LED de diagnóstico Identificación por color del tipo de módulo ③... -
Página 13: Accesorios
● Etiqueta de identificación por referencia ● Conexión de pantalla Ver también Encontrará más información sobre los accesorios en el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). Módulo de entradas digitales DI 16x24VDC ST (6ES7131-6BH01-0BA0) Manual de producto, 02/2019, A5E03573444-AG... -
Página 14: Conexión
1 hilo. Encontrará más información sobre el cableado de la BaseUnit en el manual del sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). Nota El grupo de carga del módulo debe comenzar por una BaseUnit clara. Téngalo en cuenta durante la configuración. - Página 15 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: conexión a 1 hilo La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de entradas digitales DI 16x24VDC ST en la BaseUnit del tipo A0 sin bornes AUX (conexión a 1 hilo).
- Página 16 Conexión 3.1 Esquema eléctrico y esquema de principio Detección de rotura de hilo Si está configurada la detección de rotura de hilo, el módulo necesitará con señal "0" una corriente de polarización reducida en la entrada digital para la vigilancia. Para que esta corriente de polarización pueda fluir por los contactos abiertos de los sensores, en los sensores mecánicos se requiere la conexión paralela de una resistencia de 25 kΩ...
-
Página 17: Parametrización Y Direccionamiento
Parametrización y direccionamiento Parámetros Parámetros del DI 16x24VDC ST Al efectuar la parametrización del módulo con STEP 7, las propiedades del módulo se especifican por medio de distintos parámetros. Los parámetros configurables figuran en la siguiente tabla. El rango efectivo de los parámetros ajustables depende del tipo de configuración. - Página 18 Parametrización y direccionamiento 4.1 Parámetros Parámetros Rango Ajuste prede- Reparame- Rango efectivo con software de terminado trización en configuración, p. ej., STEP 7 (TIA Portal) Archivo GSD Archivo GSD PROFINET IO PROFIBUS DP Retardo a la entrada 3,2 ms sí Canal Módulo Ninguno...
-
Página 19: Explicación De Los Parámetros
Parametrización y direccionamiento 4.2 Explicación de los parámetros Explicación de los parámetros Diagnóstico Falta tensión de alimentación L+ Habilitado, permite diagnosticar tensión de alimentación L+ faltante o insuficiente. Diagnóstico Rotura de hilo Habilitado, permite diagnosticar una interrupción en el cable al sensor. Canal activado Define si un canal está... -
Página 20: Área De Direcciones
Parametrización y direccionamiento 4.3 Área de direcciones Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales/diferentes en la memoria imagen de proceso de las entradas. Opciones de configuración del DI 16x24VDC ST El módulo puede configurarse con STEP 7 (TIA Portal) o con un archivo GSD. -
Página 21: Espacio De Direcciones
Parametrización y direccionamiento 4.3 Área de direcciones Espacio de direcciones La figura siguiente muestra la asignación del espacio de direcciones en el módulo DI 16x24VDC ST con información de calidad (Quality Information (QI)). Para que las direcciones de la información de calidad estén disponibles, es necesario habilitar la información de calidad. -
Página 22: Alarmas Y Avisos De Diagnóstico
Alarmas y avisos de diagnóstico Indicadores de estados y errores Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DI 16x24VDC ST. ① DIAG (verde/rojo) ② Estado del canal (verde) ③ PWR (verde) Figura 5-1 Indicadores LED Módulo de entradas digitales DI 16x24VDC ST (6ES7131-6BH01-0BA0) Manual de producto, 02/2019, A5E03573444-AG... -
Página 23: Significado De Los Indicadores Led
Alarmas y avisos de diagnóstico 5.1 Indicadores de estados y errores Significado de los indicadores LED Las tablas siguientes explican el significado de los indicadores de estados y errores. Para ver las medidas de solución de los avisos de diagnóstico, consulte el capítulo AUTOHOTSPOT. -
Página 24: Alarmas
Alarmas y avisos de diagnóstico 5.2 Alarmas Alarmas El módulo de entradas digitales DI 16×24VDC ST soporta alarmas de diagnóstico. Alarmas de diagnóstico El módulo genera una alarma de diagnóstico con los siguientes eventos: ● Rotura de hilo ● Error de parametrización ●... -
Página 25: Datos Técnicos
Datos técnicos Datos técnicos Datos técnicos del DI 16×24VDC ST La tabla siguiente contiene los datos técnicos (versión de 02/2019). Encontrará una hoja de datos técnicos, diariamente actualizada, en Internet (https://support.industry.siemens.com/cs/ww/es/pv/6ES7131-6BH01-0BA0/td?dl=es). Referencia 6ES7131-6BH01-0BA0 Información general Designación del tipo de producto DI 16x24VDC ST Versión funcional del HW... - Página 26 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6BH01-0BA0 Tensión de alimentación Valor nominal (DC) 24 V Rango admisible, límite inferior (DC) 19,2 V Rango admisible, límite superior (DC) 28,8 V Protección contra inversión de polaridad Sí Intensidad de entrada Consumo, máx. 90 mA Alimentación de sensores 24 V 24 V...
- Página 27 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6BH01-0BA0 Retardo a la entrada (a tensión nominal de entra- para entradas estándar Sí; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms – parametrizable (cada uno + retardo de 30 a 500 µs en función de la longitud del cable) 0,05 ms –...
-
Página 28: Croquis Acotado
Dimensiones Ancho 15 mm Alto 73 mm Profundidad 58 mm Pesos Peso, aprox. 28 g Croquis acotado Ver manual de producto BaseUnits de ET 200SP (http://support.automation.siemens.com/WW/view/es/59753521) Módulo de entradas digitales DI 16x24VDC ST (6ES7131-6BH01-0BA0) Manual de producto, 02/2019, A5E03573444-AG... -
Página 29: Juego De Parámetros
Juego de parámetros Parametrización y estructura de juegos de parámetros El juego de datos del módulo tiene una estructura idéntica, independientemente de que se configure el módulo con PROFIBUS DP o con PROFINET IO. El juego de datos 128 permite reparametrizar el módulo en el programa de usuario, independientemente de la programación. -
