Metrología Electrónica de México S.A. de C.V.
Monterrey, N.L. México
Tel: 8183589159 y 8183588831
Sistemas de pesaje
Control y Automatización
Monitoreo de Procesos Industriales

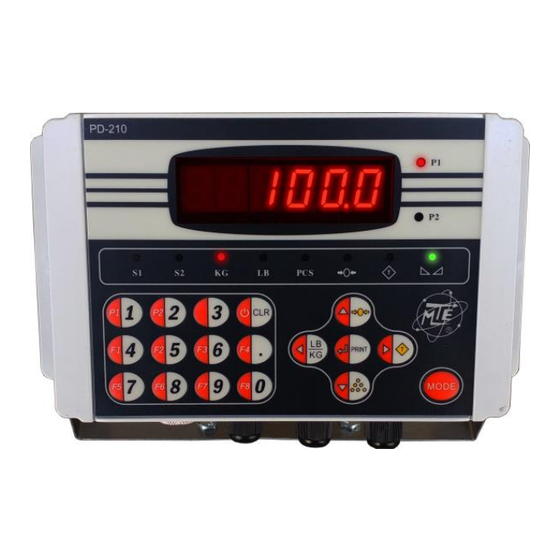

Indicador de Peso Electrónico PD-210
GUIA DE OPERACIÓN
Versión 3.2
1
Metrología Electrónica de México S.A. de C.V.
soporte@mte.com.mx
www.mte.com.mx
Publicidad
Tabla de contenido
Manuales relacionados para MTE PD-210
Resumen de contenidos para MTE PD-210
- Página 1 Metrología Electrónica de México S.A. de C.V. Monterrey, N.L. México Tel: 8183589159 y 8183588831 Sistemas de pesaje Control y Automatización Monitoreo de Procesos Industriales Indicador de Peso Electrónico PD-210 GUIA DE OPERACIÓN Versión 3.2 Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
-
Página 2: Introducción
Monitoreo de Procesos Industriales INTRODUCCIÓN Esta guía representa un apoyo para la operación del equipo indicador de pesaje PD-210 para su uso en sistemas de pesaje electrónico. SIMBOLOGÍA ¡Cuidado! Se indica que debe tenerse extrema precaución o que pueden generar situaciones de peligro para la integridad física. -
Página 3: Panel De Teclado
Monitoreo de Procesos Industriales PANEL DE TECLADO El indicador electrónico presenta al frente del instrumento una serie de teclas que permiten ejecutar acciones o entrar a modos específicos de operación/configuración en el equipo. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 4: Leds Indicadores
Indica que el peso mostrado en pantalla corresponde al sensor o plataforma conectada en el puerto P1. Indica que el peso mostrado en pantalla corresponde al sensor o plataforma conectada en el puerto P2. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 5: Descripción
Función 2. En pantalla principal, si se deja presionada durante 3 segundos el equipo se apagará. Función 3. Cuando el equipo esta apagado, puede encender el equipo con la rutina de inicialización. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 6: Rutina De Inicialización
Si la acción se realizó correctamente, se mostrará en pantalla, de manera alternada, el peso actual del acumulador. Mientras el equipo muestra el peso del acumulador, de manera alternada, presione la tecla (CLEAR) para limpiar el dato. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 7: Referencia De Peso Cero
Al presionar el botón de ZERO el Indicador marcando peso Al terminar el proceso, el indicador indicador marcara “-----“durante la mostrara el nuevo peso Cero nueva medición Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 8: Registro De Peso De Tara Directo De Plataforma
El peso tara es aquel peso que deseamos que el equipo no tome en cuenta para proceso de pesaje, es decir; puede tratarse de un contenedor o tarima dentro de los cuales se encuentra el material que se desea pesar. El indicador PD-210 cuenta con hasta 999 registros programables para pesos de tara. -
Página 9: Guardar Peso De Tara Desde Registros
Importante: Al momento de calcular peso de tara a partir de contenedores vacíos, asegúrese que los contenedores con material son del mismo tipo y peso que el contenedor vacío pesado. Esto minimizara errores de pesaje debido a diferencias de peso en los contenedores. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 10: Funcion Contadora Piezas
• Se genero un error por redondeo, es recomendable reiniciar el proceso a partir del paso 6. • Si persiste la inestabilidad, repita el proceso por completo desde el paso 1. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... - Página 11 Refiérase al menú de configuración para editar este valor. Nota: Si el valor ingresado es mayor al valor de divisiones máximas especificadas para el sensor de peso, el valor de referencia tomara el valor de divisiones máximas por defecto. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
- Página 12 Nota: Este reajuste de la curva de calibración de la salida análoga, no tiene efecto en la calibración del sensor de peso. Es solo una característica para ayudar al usuario a establecer el mínimo y máximo valor medible por el sistema externo al cual estará conectado la báscula. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
-
Página 13: Desplegar Peso En Kg/Lb/Pcs
Monitoreo de Procesos Industriales 8. DESPLEGAR PESO EN KG/LB/PCS El indicador electrónico PD-210 puede representar el peso en unidades de Kilogramos (Kg) , Libras (Lb) y Piezas (Pcs). Mediante el botón es posible cambiar las unidades en que se despliega el valor de peso en pantalla. Al cambiar, se actualizará... -
Página 14: Puerto Serial De Datos
A2:/A4 Estado de alerta 2*/ Estado de alerta 4* * Consulte la funcionalidad de Detección de alertas. ** En caso de requerir envío de comandos especiales, consulte con nuestro soporte técnico. soporte@mte.com.mx. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx... -
Página 15: Conexión A Software De Monitoreo
Asegúrese de configurar los parámetros de unidades de impresión y modo de alertas del menú Config. Para determinar el formato del mensaje que se estará enviando bajo este modo de envío de datos. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 16: Modo De Configuracion
Accede al menú de configuración del puerto serial de datos. Accede al menú de configuración de parámetros de calibración y ajuste de calibración del sensor(es) en P1 y P2 reset Restaura valores de fábrica del equipo Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... - Página 17 Modbus Puerto de comunicación activo Indica el puerto de comunicación que estará activo con el protocolo Modbus y actualización de variables y ejecución de comandos. (Software de monitoreo o equipos externos) WiFi RS-232 RS-485 Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
- Página 18 Muestra el valor de la desviación estándar de los últimos 50 muestras de peso. Esto es un indicador de estabilidad o vibración en sistema. CAL-E Muestra el valor de pesaje actual. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
- Página 19 C-11 Polaridad de ADC 0 – Bipolar Este equipo cuenta con la posibilidad de cambiar la polaridad 1 - Unipolar del convertidor entre modo bipolar o unipolar. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
- Página 20 50 muestras es menor a 0.3. III.6. CAL-E En este menú se mostrará el peso actual medido por el equipo después de una calibración o ajuste. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
- Página 21 5000 – 5 segundos 10000 – 10 segundos 15000 – 15 segundos 20000 – 20 segundos 30000 – 30 segundos 60000 – 60 segundos Tabla de capacidades y divisiones máximas recomendadas. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
-
Página 22: Calibracion
A continuación, presentamos una tabla donde se muestran las divisiones máximas recomendada para sistemas de pesaje de acuerdo a la capacidad configurada. Tabla de Divisiones máximas recomendadas según capacidad e incremento de peso. 12. CALIBRACION Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 23: Modo De Operación Con Alarmas Configuradas
Termina Calibración Incrementa ajuste Fino Decremento Ajuste Fino. Al terminar la calibración mostrara la leyenda “CAL-P”. Para salir del menú, presionamos la tecla 2 veces. Modo de Operación con Alarmas configuradas Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... - Página 24 Control y Automatización Monitoreo de Procesos Industriales El indicador PD-210 puede ser configurado para indicar hasta 2 alarmas de peso. Lo cual puede ser de utilidad en sistemas de monitoreo de peso de algún material. Para configurar el modo de alarmas debe ser activado mediante el parámetro A-09 del menú de configuración (vea Modo de Configuración).
- Página 25 A-04 Alarma #2 45.00 Es importante indicar que las salidas digitales, se mantendrán encendidas si el peso en plataforma es igual o mayor al peso configurado en cada una de las alarmas. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
-
Página 26: Tablas De Direccionamiento
RS-485(opcional) MODBUS ASCII MODBUS ASCII El funcionamiento del indicador PD-210 es de tipo esclavo, por lo que es necesario configurar la dirección que tendrá para que pueda escuchar y responder a las comunicaciones. Direccion de Registro Cada registro es identificado por una dirección, la cual es representada por un numero de 4 dígitos. -
Página 27: Holding Registers
Bit 3. Reservado Bit 4. Reservado Bit 5. Reservado Bit 6. Reservado Bit 7. Reservado Bit 8 – Bit 15. Reservado 0x2001 Lectura Reservado 0x2002 Lectura Reservado 0x2003 Lectura Reservado HOLDING REGISTERS Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... - Página 28 Para la lectura de Datos Flotantes es importante considerar que el orden en que se reciben los datos es el siguiente: 0xABCD y al momento de convertirlo a formato IEEE754 debemos utilizar un reacomodo de los bytes recibidos en el siguiente orden: 0xCDAB Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
-
Página 29: Configuracion Wifi
Dirección IP de puerta de salida. El equipo PD-210 se conecta a una red inalámbrica existente. Por lo que es importante definir los parámetros mencionados previo a intentar conectarse con el equipo. Estos parámetros son configurados a través de la aplicación MTE- Programador Wi- Fi v1.0. -
Página 30: Código De Errores
. Si obtiene este error, será necesario revisar electrónicamente el equipo con personal autorizado de Metrología Electrónica de México, para un diagnóstico más completo. Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx... -
Página 31: Ejemplo De Calibración
Seguir el procedimiento de cálculo de referencia de cero. Seguir el procedimiento de cálculo de referencia de muestra. Y en las divisiones muestras ingresar 1000. Terminar Calibración. Metrología Electrónica de México Metrología Electrónica de México S.A. de C.V. soporte@mte.com.mx www.mte.com.mx...
