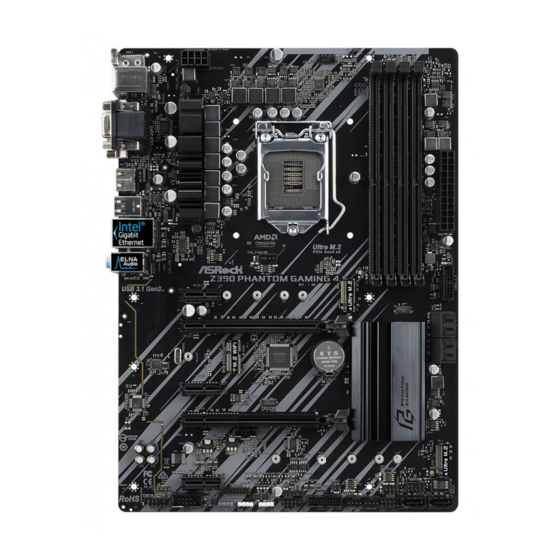

ASROCK Z390 Phantom Gaming 4 Manual Del Usuario
  1. Manuales
  2. Marcas
  3. ASROCK Manuales
  4. Tarjeta Madre
  5. Z390 Phantom Gaming 4
  6. Manual del usuario
ASROCK Z390 Phantom Gaming 4 Manual Del Usuario

ASROCK Z390 Phantom Gaming 4 Manual Del Usuario

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
Version 1.1
Published August 2018
Copyright©2018 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

loading

Manuales relacionados para ASROCK Z390 Phantom Gaming 4

Resumen de contenidos para ASROCK Z390 Phantom Gaming 4

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Página 3 Z390 Phantom Gaming 4 Motherboard Layout Antenna Port CPU_FAN1 ATX12V1 USB 3.1 Gen2 T:USB31_TA_1 B: USB31_TC_1 USB 2.0 CROSSFIRE Top: T: USB_1 CHA_FAN2/WP RJ-45 B: USB_2 Ultra M.2 PCIe Gen3 x4 Z390 Phantom Gaming 4 PCIE1 USB 3.1 Gen2 PCIE2...
  • Página 4 No. Description ATX 12V Power Connector (ATX12V1) Chassis/Water Pump Fan Connector (CHA_FAN2/WP) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) ATX Power Connector (ATXPWR1) USB 3.1 Gen1 Header (USB3_3_4) SATA3 Connector (SATA3_3) SATA3 Connector (SATA3_2) SATA3 Connector (SATA3_1)
  • Página 5 Z390 Phantom Gaming 4 I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port USB 2.0 Ports (USB_1_2) D-Sub Port USB 3.1 Gen2 Type-C Port (USB31_TC_1) USB 3.1 Gen2 Type-A Port (USB31_TA_1) 10 HDMI Port LAN RJ-45 Port* DVI-D Port Line In (Light Blue)** USB 3.1 Gen1 Ports (USB3_1_2)
  • Página 6 ** To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Configuration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Configuration: Port Function...

  • Página 7: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 8 • 4 x DDR4 DIMM Slots • Supports DDR4 4300+(OC)*/4133(OC)/4000(OC)/3866(OC) /3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800( OC)/2666/2400/2133 non-ECC, un-buffered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Página 9 Z390 Phantom Gaming 4 Graphics * Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. • Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel®...
  • Página 10 • 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)** ** Supports Intel® Optane Technology ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit...
  • Página 11 Z390 Phantom Gaming 4 • 1 x COM Port Header Connector • 1 x TPM Header • 1 x Power LED and Speaker Header • 2 x RGB LED Headers * Support in total up to 12V/3A, 36W LED Strip • 1 x Addressable LED Header...
  • Página 12 • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Página 13 Z390 Phantom Gaming 4 Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 14 2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Página 15 Z390 Phantom Gaming 4...
  • Página 16 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Página 17 Z390 Phantom Gaming 4 2.2 Installing the CPU Fan and Heatsink...
  • Página 18 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Página 19 Z390 Phantom Gaming 4...
  • Página 20 2.4 Expansion Slots (PCI Express Slots) There are 5 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 21 Z390 Phantom Gaming 4 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”.
  • Página 22 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Página 23 Z390 Phantom Gaming 4 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 12) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These six SATA3...
  • Página 24 USB 3.1 Gen1 Headers There are two headers on Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_3_4) this motherboard. Each IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (see p.1, No. 7) USB 3.1 Gen1 header can IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_5_6) support two ports. IntA_PA_SSTX+ IntA_PB_D- (see p.1, No.
  • Página 25 Z390 Phantom Gaming 4 CPU Fan Connector This motherboard pro- FAN_VOLTAGE CPU_FAN_SPEED (4-pin CPU_FAN1) FAN_SPEED_CONTROL vides a 4-Pin CPU fan (see p.1, No. 3) (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.
  • Página 26 Thunderbolt AIC Please connect a Thunderbolt™ Connector add-in card (AIC) to this (5-pin TB1) connector via the GPIO cable. (see p.1, No. 29) RGB LED Headers RGB LED header is used to (4-pin RGB_LED1) connect RGB LED extension (see p.1, No. 22) cable which allows users to 12V G R (4-pin RGB_LED2)
  • Página 27 Z390 Phantom Gaming 4 2.7 M.2 WiFi/BT Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT module and Intel®...
  • Página 28 Step 3 Gently insert the WiFi/BT module or Intel® CNVi (Integrated WiFi/ BT) into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Página 29 Z390 Phantom Gaming 4 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to...
  • Página 30 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
  • Página 31 Z390 Phantom Gaming 4 Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Página 32 M.2_SSD (NGFF) Module Support List (M2_1) Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer...
  • Página 33 Z390 Phantom Gaming 4 Team SATA3 TM8PS4256GMC105 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30...
  • Página 34 2.9 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_2) supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Página 35 Z390 Phantom Gaming 4 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Página 36 Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module. NUT2 NUT1...
  • Página 37 Z390 Phantom Gaming 4 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4...
  • Página 38 SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Página 39 Z390 Phantom Gaming 4 2.10 ASRock Polychrome RGB ASRock RGB LED is a lighting control utility specifically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 40 AM D CROSSFIRE Ultr a M. 2 PCIe Gen3 x4 Z390 Phantom Gaming 4 US B 3. 1 Gen2 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged. 2. Before installing or removing your RGB LED cable, please power off your system and unplug the power cord from the power supply.
  • Página 41 ASRock Polychrome LED Utility Now you can adjust the RGB LED color through the ASRock Polychrome LED utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 42: Lieferumfang

    1 Einleitung Vielen Dank, dass Sie sich für das ASRock Z390 Phantom Gaming 4 entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 43: Technische Daten

    & Generation • Digi Power design • 10-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) • Intel® Z390 Chipsatz • Dualkanal-DDR4-Speichertechnologie Speicher • 4 x DDR4-DIMM-Steckplätze • Unterstützt DDR4 4300+(OC)*/4133(OC)/4000(OC)/3866...
  • Página 44 Grafikkarte * Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru 3D, Intel®...
  • Página 45 Z390 Phantom Gaming 4 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Unterstützt Wake-On-LAN • Unterstützt Schutz gegen Blitzschlag/elektrostatische Entla- dung • Unterstützt energieeffizientes Ethernet 802.3az • Unterstützt PXE • 2 x Antennenanschluss Rückblende, • 1 x PS/2-Maus-/Tastaturanschluss • 1 x D-Sub-Port...
  • Página 46 • 1 x COM-Anschluss-Stiftleiste Anschluss • 1 x TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 2 x RGB-LED-Stiftleisten * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen • 1 x Adressierbare-LED-Stiftleiste * Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
  • Página 47 • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...
  • Página 48 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRMOS1) Offen: Standard 2-poliger Jumper (siehe S.
  • Página 49 Z390 Phantom Gaming 4 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Página 50 Betrieb-LED- und Bitte verbinden Sie die Betrieb- SPEAKER DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 12) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese sechs SATA-III-Anschlüsse (SATA3_0: unterstützen SATA-Datenkabel für siehe S. 1, Nr. 11) interne Speichergeräte mit einer (SATA3_1: Datenübertragungsgeschwindigkei...
  • Página 51 Z390 Phantom Gaming 4 USB 3.1 Gen1-Stiftleisten Es gibt zwei Stiftleisten an diesem Vbus Vbus Vbus IntA_PB_SSRX- (19-polig, USB3_3_4) Motherboard. Jede USB 3.1 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (siehe S. 1, Nr. 7) Gen1-Stiftleiste kann zwei Ports IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-polig, USB3_5_6) unterstützen.
  • Página 52 CPU-Lüfteranschluss Dieses Motherboard bietet einen FAN_VOLTAGE CPU_FAN_SPEED (4-polig, CPU_FAN1) 4-poligen CPU-Lüfteranschluss FAN_SPEED_CONTROL (siehe S. 1, Nr. 3) (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss.
  • Página 53 Z390 Phantom Gaming 4 Thunderbolt- Bitte verbinden Sie eine Erweiterungskartenanschluss Thunderbolt™-Erweiterungskarte (5-polig, TB1) über das GPIO-Kabel mit diesem (siehe S. 1, Nr. 29) Anschluss. RGB-LED-Stiftleisten RGB-LED-Stiftleiste dient dem (4-polig, RGB_LED1) Anschließen eines RGB-LED- (siehe S. 1, Nr. 22) Erweiterungskabels, das dem...

  • Página 54: Contenu De L'eMballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Página 55 • Alimentation à 10 phases • Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range • Intel® Z390 Chipset • Technologie mémoire double canal DDR4...
  • Página 56 Graphiques * La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. • Prend en charge la technologie Intel® UHD Graphics Built- in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel®...
  • Página 57 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)** ** Prend en charge Intel® Optane Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2...
  • Página 58 • 1 x embase pour port COM Connecteur • 1 x embase TPM • 1 x prise DEL d’alimentation et haut-parleur • 2 x embase LED RVB * Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total • 1 x embase LED adressable * Prend en charge les rubans LED jusqu'à...
  • Página 59 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Página 60 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Página 61 Z390 Phantom Gaming 4 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 62 Prise DEL d’alimentation et Veuillez brancher la DEL SPEAKER DUMMY haut-parleur d'alimentation du châssis et le DUMMY (SPK_PLED1 à 7 broches) haut-parleur du châssis sur ce (voir p.1, No. 12) connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces six connecteurs SATA3 sont (SATA3_0: compatibles avec les câbles de voir p.1, No.
  • Página 63 Z390 Phantom Gaming 4 Embases USB 3.1 Gen1 Cette carte mère comprend deux Vbus Vbus Vbus IntA_PB_SSRX- (USB3_3_4 à 19 broches) connecteurs. Chaque embase USB IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (voir p.1, No. 7) 3.1 Gen1 peut prendre en charge IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (USB3_5_6 à...
  • Página 64 Connecteur du ventilateur du Cette carte mère est dotée d’un FAN_VOLTAGE processeur connecteur pour ventilateur de CPU_FAN_SPEED FAN_SPEED_CONTROL (CPU_FAN1 à 4 broches) processeur (Quiet Fan) à 4 broches. (voir p.1, No. 3) Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
  • Página 65 Z390 Phantom Gaming 4 Connecteur Thunderbolt AIC Veuillez connecter une carte (TB1 à 5 broches) d’ e xtension Thunderbolt™ (AIC) à (voir p.1, No. 29) ce connecteur via le câble GPIO. Embase LED RVB L'embase LED RVB sert à con- (RGB_LED1 à...

  • Página 66: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Página 67 (OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/ 2933(OC)/2800(OC)/2666/2400/2133 non-ECC, un-buffered * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC) • Capacità max. della memoria di sistema: 64GB • Supporto di XMP (Extreme Memory Profile) Intel®...
  • Página 68 Grafica * La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. • Supporta la videografica integrata della scheda video UHD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG- 2 Full HW Encode1, Intel®...
  • Página 69 Z390 Phantom Gaming 4 • 2 x porte antenna I/O pannello • 1 x porta mouse/tastiera PS/2 posteriore • 1 x porta D-Sub • 1 x porta DVI-D • 1 x porta HDMI • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche) • 1 x Porta USB 3.1 Gen2 di tipo A (10 Gb/s) (Supporto...
  • Página 70 • 1 x connettore porta COM Connettore • 1 x connettore TPM • 1 x connettore LED alimentazione e altoparlante • 2 x collettore LED RGB * Supporto totale di fino a 12V/3A, 36W strip LED • 1 x Header LED indirizzabile * Supporto totale di fino a 5V/3A, 15W strip LED • 1 x connettore ventola CPU (4-pin) * Il connettore ventola CPU supporta ventole CPU con potenza...
  • Página 71 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Página 72 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la Cortocircuitato: Azzerare la CMOS CMOS...

  • Página 73: Header E Connettori Su Scheda

    Z390 Phantom Gaming 4 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà...
  • Página 74 Connettore LED Collegare i LED alimentazione e SPEAKER DUMMY alimentazione e altoparlante l’altoparlante a questo connet- a questo connet- DUMMY (SPK_PLED1 a 7 pin) tore. (vedere pag. 1, n. 12) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi sei connettori SATA3 (SATA3_0: supportano cavi dati SATA vedere pag.
  • Página 75 Z390 Phantom Gaming 4 Header USB 3.1 Gen1 Ci sono due connettori su questa Vbus Vbus Vbus IntA_PB_SSRX- (USB3_3_4 a 19 pin) scheda madre. Ciascun header IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (vedere pag. 1, n. 7) USB 3.1 Gen1 può supportare IntA_PB_SSTX-...
  • Página 76 Connettore ventola CPU Questa scheda madre è dotata di FAN_VOLTAGE CPU_FAN_SPEED (CPU_FAN1 a 4 pin) un connettore per la ventola della FAN_SPEED_CONTROL (vedere pag. 1, n. 3) CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ven- tola della CPU a 3 pin, collegarla al pin 1-3.
  • Página 77 Z390 Phantom Gaming 4 ConnettoreThunderbolt AIC Collegare una scheda aggiuntiva (TB1 a 5 pin) Thunderbolt™ (AIC) a questo (vedere pag. 1, n. 29) connettore utilizzando il cavo GPIO. Collettore LED RGB Il collettore LED RGB viene utiliz- (RGB_LED1 a 4 pin) zato per collegare la prolunga LED (vedere pag.

  • Página 78: Introducción

    1 Introducción Gracias por comprar la placa base ASRock Z390 Phantom Gaming 4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

  • Página 79: Especificaciones

    0(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/ 2933(OC)/2800(OC)/2666/2400/2133 no ECC. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) • Capacidad máxima de memoria del sistema: 64GB • Admite Perfil de memoria extremo de Intel®...
  • Página 80 Gráficos * Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Admite Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru 3D, Intel®...
  • Página 81 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)** ** Compatible con la tecnología Optane de Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock...

  • Página 82: Monitor De Hardware

    • 1 x Base de conexiones de puerto COM Conector • 1 x Conector TPM • 1 x LED de alimentación y base de conexiones para el altavoz • 2 x Cabezales de indicador LED RGB * Admite una tira de LED de hasta 12 V/3 A (36 W) en total • 1 x Base de conexiones de LED direccionable * Admite una tira de LED de hasta 5 V/3 A (15 W) en total • 1 x Conector para ventilador de la CPU (4 contactos)
  • Página 83 ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 84: Instalación De Los Puentes

    1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de Corto: Borrado de CMOS CMOS...

  • Página 85: Conectores Y Cabezales Incorporados

    Z390 Phantom Gaming 4 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Página 86 LED de alimentación y base Conecte el LED de alimentación SPEAKER DUMMY de conexiones para la altavoz del chasis y el altavoz del chasis a DUMMY (SPK_PLED1 de 7 contactos) esta base de conexiones. (consulte la pág. 1, nº 12) PLED+ PLED+ PLED-...
  • Página 87 Z390 Phantom Gaming 4 Cabezales USB 3.1 Gen1 Hay dos bases de conexiones en esta Vbus Vbus Vbus IntA_PB_SSRX- (USB3_3_4 de 19 contactos) placa base. Cada cabezal USB 3.1 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (consulte la pág. 1, nº 7) Gen1 admite dos puertos.
  • Página 88 Conector del ventilador de la Esta placa base contiene un conector FAN_VOLTAGE CPU_FAN_SPEED de ventilador (ventilador silencioso) FAN_SPEED_CONTROL (CPU_FAN1 de 4 contactos) de CPU de 4 contactos. Si tiene pen- (consulte la pág. 1, nº 3) sando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
  • Página 89 Z390 Phantom Gaming 4 Conector Thunderbolt AIC Enchufe una tarjeta complementaria (TB1 de 5 contactos) (AIC) Thunderbolt™ a este conector (consulte la pág. 1, nº 29) mediante el cable GPIO. Cabezales de LED RGB La base de conexiones de LED RGB...

  • Página 90: Комплект Поставки

    последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock Z390 Phantom Gaming 4 (форм-фактор ATX) • Краткое руководство по установке ASRock Z390 Phantom Gaming 4 • Диск с ПО ASRock Z390 Phantom Gaming 4 • 2 кабеля...

  • Página 91: Технические Характеристики

    • Digi Power design • Система питания 10 • Поддерживается технология Intel® Turbo Boost 2.0 • Поддержка процессоров Intel® серии K с разблокированным множителем • Поддержка полного разгона процессора ASRock BCLK • Intel® Z390 Чипсет • Двухканальная память DDR4 Память...
  • Página 92 Графическая * Встроенный видеоадаптер Intel® UHD Graphics и выходы подсистема VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами. • Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru 3D, технология...
  • Página 93 Z390 Phantom Gaming 4 • Gigabit Ethernet 10/100/1000 Мбит/с • Giga PHY Intel® I219V • Поддерживается пробуждение по ЛВС • Молниезащита и защита от электростатических разрядов • Поддерживается Energy Efficient Ethernet 802.3az • Поддерживается PXE • 2 антенных порта Порты ввода- • 1 порт...
  • Página 94 • 1 колодка СОМ-порта Разъемы • 1 колодка ТРМ • 1 колодка светодиодного индикатора питания и корпусного динамика • 2 колодки для подключения светодиодной RGB- подсветки * Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт). • 1 колодка адресуемой светодиодной подсветки * Поддерживается...
  • Página 95 Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон...
  • Página 96 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Сброс настроек CMOS настроек CMOS Разомкнута: По умолчанию 2-контактная перемычка (CLRMOS1) (см. стр. 1, № 28) CLRMOS1 используется...
  • Página 97 Z390 Phantom Gaming 4 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое...
  • Página 98 Колодка светодиодного Предназначена для SPEAKER DUMMY индикатора питания и подключения светодиодного DUMMY динамика корпуса индикатора питания и динамика (7-контактная, SPK_ корпуса. PLED1) PLED+ (см. стр. 1, № 12) PLED+ PLED- Разъемы Serial ATA3 Эти шесть разъемов SATA3 (SATA3_0: предназначены для подключения см.
  • Página 99 Z390 Phantom Gaming 4 Колодки USB 3.1 Gen1 На материнской плате имеется Vbus Vbus Vbus IntA_PB_SSRX- (19-контактная, USB3_3_4) две колодки. Каждая колодка IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (см. стр. 1, № 7) USB 3.1 Gen1 поддерживает два IntA_PB_SSTX- (19-контактная, USB3_5_6) порта. IntA_PA_SSTX-...
  • Página 100 Разъем вентилятора Эта материнская плата снабжена FAN_VOLTAGE охлаждения процессора 4-контактным разъемом для CPU_FAN_SPEED FAN_SPEED_CONTROL (4-контакта, CPU_FAN1) малошумящего вентилятора ЦП. (см. стр. 1, № 3) Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ Эта материнская плата оснащена (24-контакта, ATXPWR1) 24-контактным...
  • Página 101 Z390 Phantom Gaming 4 Разъем Thunderbolt AIC Подключите расширительную (5 контактов, TB1) плату (AIC-карту) Thunderbolt™ (см. стр. 1, № 29) к данному разъему с помощью интерфейсного GPIO-кабеля. Колодки для подключения Колодка светодиодной RGB- светодиодной RGB- подсветки служит для подсветки. подключения удлинительного...

  • Página 102: Introdução

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Página 103: Especificações

    • Design com 10 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost 2.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK • Intel® Z390 Chipset • Tecnologia de memória DDR4 de dois canais Memória...
  • Página 104 Gráficos * Os gráficos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada. • Suporta gráficos incorporados Intel® UHD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru 3D, Tecnologia Intel®...
  • Página 105 Z390 Phantom Gaming 4 • 2 x Portas de Antena E/S do painel • 1 x Porta PS/2 para mouse/teclado posterior • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x Porta HDMI • 2 x Portas USB 2.0 (Suporta Proteção ESD) • 1 x Porta USB 3.1 Gen2 Tipo A (10 Gb/s) (Suporta Proteção...
  • Página 106 • 1 x Suporte porta COM Conector • 1 x Plataforma TPM • 1 x LED de alimentação e Cabeçote de Autofalante • 2 x Cabeçotes de LED RGB * Suporta no total até 12V/3A, Tira de LED de 36W • 1 x Plataforma de LED Ajustável * Suporta no total até...
  • Página 107 • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização...
  • Página 108 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS Curto: Apagar CMOS (CLRMOS1)

  • Página 109: Suportes E Conectores Onboard

    Z390 Phantom Gaming 4 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Página 110 LED de alimentação e Conecte o LED de alimentação do SPEAKER DUMMY Cabeçote de Autofalante chassi e o autofalante do chassi a DUMMY (SPK_PLED1 de 7 pinos) este cabeçote. (ver p.1, N.º 12) PLED+ PLED+ PLED- Conectores série ATA3 Estes seis conectores SATA3 (SATA3_0: suportam cabos de dados ver p.1, N.º...
  • Página 111 Z390 Phantom Gaming 4 Plataformas USB 3.1 Gen1 Há dois cabeçotes nesta placa-mãe. Vbus Vbus Vbus IntA_PB_SSRX- (USB3_3_4 de 19 pinos) Cada suporte USB 3.1 Gen1 pode IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (ver p.1, N.º 7) suportar duas portas. IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+...
  • Página 112 Conector da Ventoinha da Esta placa mãe inclui um conector FAN_VOLTAGE CPU_FAN_SPEED de ventilador da CPU (Ventilador FAN_SPEED_CONTROL (CPU_FAN1 de 4 pinos) silencioso) de 4 pinos. Se você (ver p.1, N.º 3) pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Página 113 Z390 Phantom Gaming 4 Conector Thunderbolt AIC Por favor, conecte uma placa (TB1 de 5 pinos) adicional Thunderbolt™ (AIC) a este (ver p.1, N.º 29) conector através do cabo GPIO. Cabeçotes de LED RGB Cabeçote RGB LED é usado para (RGB_LED1 de 4 pinos) conectar o cabo de extensão de LED...

  • Página 114: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock Z390 Phantom Gaming 4, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 115 • Digi Power design • Sekcja zasilania 10 Power Phase Design • Obsługa technologii Intel® Turbo Boost 2.0 • Obsługa odblokowanych CPU Intel® serii K • Obsługa pełnego przetaktowywania ASRock BCLK • Intel® Z390 Chipset • Technologia pamięci Dual Channel DDR4 Pamięć...
  • Página 116 Grafika * Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU. • Obsługa wbudowanej grafiki Intel® UHD: Intel® Quick Sync Video z AVC, MVC (S3D) i MPEG-2 Full HW Encode1, Intel® InTru 3D, Intel® Clear Video HD Technology, Intel® Insider , grafika Intel®...
  • Página 117 Z390 Phantom Gaming 4 • 2 x porty anteny Tylny • 1 x port myszy/klawiatury PS/2 panel Wejścia/ • 1 x port D-Sub Wyjścia • 1 x port DVI-D • 1 x port HDMI • 2 x porty USB 2.0 (Obsługa zabezpieczenia ESD) • 1 x port USB 3.1 Gen2 typu A (10 Gb/s) (Obsługa...
  • Página 118 • 1 x złącze główkowe portu COM Złącze • 1 x złącze główkowe TPM • 1 x dioda LED zasilania i złącze główkowe głośnika • 2 x złącza główkowe LED RGB * Obsługa łącznie do 12V/3A, pasek LED 36W • 1 x Adresowalne złącze główkowe LED * Obsługa łącznie do 5V/3A, pasek LED 15W • 1 x złącze wentylatora CPU (4-pinowe) * Złącze wentylatora CPU obsługuje wentylator CPU maksymal-...
  • Página 119 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
  • Página 120 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS pamięci CMOS 2-pinowa zworka (CLRMOS1) Otwarcie: Domyślne...
  • Página 121 Z390 Phantom Gaming 4 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
  • Página 122 Dioda LED zasilania i złącze Podłącz to tego złącza SPEAKER DUMMY główkowe głośnika główkowego diodę LED zasilania DUMMY (7-pinowe SPK_PLED1) obudowy i głośnik obudowy . (sprawdź s.1, Nr 12) PLED+ PLED+ PLED- Złącza Serial ATA3 Te sześć złączy SATA3 obsługuje (SATA3_0: kable danych SATA dla sprawdź...
  • Página 123 Z390 Phantom Gaming 4 Złącza główkowe USB 3.1 Na tej płycie głównej znajdują Vbus Vbus Vbus IntA_PB_SSRX- Gen1 się dwa złącza główkowe. Każde IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (19-pinowe USB3_3_4) złącze główkowe USB 3.1 Gen1 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (sprawdź s.1, Nr 7) może obsługiwać...
  • Página 124 Złącze wentylatora CPU Ta płyta główna udostępnia FAN_VOLTAGE CPU_FAN_SPEED (4-pinowe CPU_FAN1) 4-pinowe złącze wentylatora CPU FAN_SPEED_CONTROL (sprawdź s.1, Nr 3) (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wenty- latora CPU, należy je podłączyć do pinów 1-3. Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1) 24-pinowe złącze zasilania ATX.
  • Página 125 Z390 Phantom Gaming 4 Złącze Thunderbolt AIC Podłącz do tego złącza dodatkową (5-pinowe TB1) kartę Thunderbolt™ (AIC) przez (sprawdź s.1, Nr 29) kabel GPIO. Złącza główkowe LED RGB Złącze główkowe RGB LED (4-pinowe RGB_LED1) jest używane do podłączenia 12V G R (sprawdź...
  • Página 126 1 개요 ASRock Z390 Phantom Gaming 4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드 는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내...
  • Página 127 • DDR4 DIMM 슬롯 4 개 • DDR4 4300+(OC)*/4133(OC)/4000(OC)/3866(OC)/3800 (OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/ 2666/2400/2133 비 -ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지 원 목록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 ECC 모드에서 작동함 ) 지원...
  • Página 128 그래픽 * Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 . • Intel® UHD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync 3D, Intel®...
  • Página 129 Z390 Phantom Gaming 4 • 안테나 포트 2 개 후면 패널 I/O • PS/2 마우스 / 키보드 포트 1 개 • D-Sub 포트 1 개 • DVI-D 포트 1 개 • HDMI 포트 1 개 • USB 2.0 포트 2 개 (ESD 보호 지원 ) •...
  • Página 130 • COM 포트 헤더 1 개 커넥터 • TPM 헤더 1 개 • 전원 LED 및 스피커 헤더 1 개 • RGB LED 헤더 2 개 * 전체 최대 12V/3A, 36W LED 스트립 지원 • 주소 지정 가능한 LED 헤더 1 개 * 전체...
  • Página 131 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필 요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위...
  • Página 132 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS 단선 : 기본값 (CLRMOS1) 2 핀 점퍼 (1 페이지 , 28 번 항목 참조 ) CLRMOS1 을...
  • Página 133 Z390 Phantom Gaming 4 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 버튼 , 리셋 버튼 ,...
  • Página 134 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 스피커 SPEAKER DUMMY (7 핀 SPK_PLED1) 를 이 헤더에 연결하십시오 . DUMMY (1 페이지 , 12 번 항목 참조 ) PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커넥터는 최 (SATA3_0: 대...
  • Página 135 Z390 Phantom Gaming 4 USB 3.1 Gen1 헤더 이 마더보드에는 헤더 두 개가 Vbus Vbus Vbus IntA_PB_SSRX- (19 핀 USB3_3_4) 있습니다 . 각 USB 3.1 Gen1 헤 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (1 페이지 , 7 번 항목 참조 ) 더는 포트 두 개를 지원할 수 있...
  • Página 136 CPU 팬 커넥터 이 마더보드에는 4 핀 CPU 팬 ( 저 FAN_VOLTAGE CPU_FAN_SPEED (4 핀 CPU_FAN1) 소음 팬 ) 커넥터가 탑재되어 있 FAN_SPEED_CONTROL (1 페이지 , 3 번 항목 참조 ) 습니다 . 3 핀 CPU 팬을 연결하 려는 경우 핀 1-3 에 연결하십시 오...
  • Página 137 Z390 Phantom Gaming 4 Thunderbolt AIC 커넥터 Thunderbolt ™ 확장 카드 (AIC) (5 핀 TB1) 를 GPIO 케이블로 이 커넥터에 (1 페이지 , 29 번 항목 참조 ) 연결하십시오 . RGB LED 헤더 RGB LED 헤더는 다양한 LED 조 (4 핀 RGB_LED1) 명...
  • Página 138 イ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェ ブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock Z390 Phantom Gaming 4 マザーボード （ATX フォームファクター） • ASRock Z390 Phantom Gaming 4 クイックインストールガイ ド • ASRock Z390 Phantom Gaming 4 サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Página 139 Z390 Phantom Gaming 4 1.2 仕様 • ATX フォームファクタ プラッ ト • 固体コンデンサ設計 フォーム • 第 8 世代と第 9 世代 Intel® Core プロセッサーに対応 （ソケ ッ ト 1151） • デジタル電源設計 • 10 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート • Intel® K シリーズ アンロック CPU に対応...
  • Página 140 * Intel® UHDグラフィ ックス内蔵ビジュアルおよび VGA 出力は、 グラフ ィ ッ クス GPU に統合されたプロセッサーのみでサポートされます。 • Intel® UHD グラフィ ックス内蔵ビジュアルをサポート ： AVC、 MVC (S3D) および MPEG-2 Full HW Encode1 が装備された Intel® クイック ・ シンク ・ ビデオ、 Intel® InTru 3D、 Intel® ク リア ー ・ ビデオ HD テク ノロジー、 Intel® Insider 、...
  • Página 141 Z390 Phantom Gaming 4 • 2 x アンテナポート リアパネル I/O • 1 x PS/2 マウス / キーボードポート • 1 x D-Sub ポート • 1 x DVI-D ポート • 1 x HDMI ポート • 2 x USB 2.0 ポート （静電気放電 （ESD） 保護に対応）...
  • Página 142 • 1 x COM ポートヘッダー コネクタ • 1 x TPM ヘッダー • 1 x 電源 LED とスピーカーヘッダー • 2 x RGB LED ヘッダー * 合計 12V/3A、 36W までの LED スト リ ップに対応 • 1 x アドレサブル LED ヘッダー * 合計 5V/3A、 15W までの LED スト リ ップに対応 •...
  • Página 143 Z390 Phantom Gaming 4 • Microsoft® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリス クを伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定に なったり、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分...
  • Página 144 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピン に被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっ ていない場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のク リア オープン : デフォルト (CLRMOS1) 2 ピンジャンパー （p.1、 No. 28 参照） CLRMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータには、 システムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情 報が含まれます。...
  • Página 145 Z390 Phantom Gaming 4 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタに はジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャッ プを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタン PLED+ PLED- （9 ピン PANEL1） をリセッ トし、 下記のピン割り PWRBTN# （p.1、 No. 15 参照） 当てに従って、 シャーシのシス テムステータス表示ランプを このヘッダーにセッ トします。 RESET# HDLED- ケーブルを接続するときには、 HDLED+ ピンの＋と−に気をつけてく...
  • Página 146 電源 LED とスピーカーヘ シャーシ電源 LED とシャーシ SPEAKER ッダー スピーカーをこのヘッダーに DUMMY DUMMY （7 ピン SPK_PLED1） 接続してく ださい。 （p.1、 No. 12 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクタ これら 6 つの SATA3 コネクター は、 最高 6.0 Gb/ 秒のデータ転 (SATA3_0: p.1、 No. 11 参照） 送速度で内部ストレージデバイ...
  • Página 147 Z390 Phantom Gaming 4 USB 3.1 Gen1 ヘッダー このマザーボードには 2 つの Vbus Vbus Vbus IntA_PB_SSRX- （19 ピン USB3_3_4） ヘッダーが装備されています。 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （p.1、 No. 7 参照） （ 19 ピン 各 USB 3.1 Gen1 ヘッダーは、 2 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ つのポートをサポートできます。 USB3_5_6）...
  • Página 148 CPU ファンコネクタ このマザーボードは 4 ピン CPU FAN_VOLTAGE CPU_FAN_SPEED （4 ピン CPU_FAN1） ファン （静音ファン） コネクタが FAN_SPEED_CONTROL （p.1、 No. 3 参照） 装備されています。 3 ピンの CPU ファンを接続する場合には、 ピン 1-3 に接続してく ださい。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1） ATX 電源コネクタが装備されて （p.1、 No. 6 参照） います。...
  • Página 149 Z390 Phantom Gaming 4 Thunderbolt AIC コネクタ GPIO ケーブルを使って、 （5 ピン TB1） Thunderbolt ™ ア ドインカード （p.1、 No. 29 参照） （AIC） をこのコネクタに接続し てく ださい。 RGB LED ヘッダー RGB LED ヘッダーは RGB LED （4 ピン RGB_LED1） 延長ケーブルの接続に使用さ 12V G R （p.1、 No. 22 参照）...
  • Página 150 另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华 擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Z390 Phantom Gaming 4 主板（ATX 规格尺寸） • 华擎 Z390 Phantom Gaming 4 快速安装指南 • 华擎 Z390 Phantom Gaming 4 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板...
  • Página 151 Z390 Phantom Gaming 4 1.2 规格 • ATX 规格尺寸 平台 • 稳固的电容器设计 • 支持第 8 代和第 9 代 Intel® Core 处理器（插座 1151） • Digi Power design • 10 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术 • 支持 Intel® K 系列不锁频 CPU •...
  • Página 152 图形 * 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视 效和 VGA 输出。 • 支持 Intel® UHD Graphics 内置视效 : Intel® 快速同步视频， 采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、 3D、Intel® Clear Video HD 技术、Intel® Intel® InTru 、Intel® UHD Graphics Insider •...
  • Página 153 Z390 Phantom Gaming 4 • 2 x 天线端口 后面板 I/O • 1 x PS/2 鼠标 / 键盘端口 • 1 x D-Sub 端口 • 1 x DVI-D 端口 • 1 x HDMI 端口 • 2 x USB 2.0 端口 ( 支持 ESD 保护 ) •...
  • Página 154 • 1 x COM 端口接头 接口 • 1 x TPM 接脚 • 1 x 电源 LED 和扬声器接脚 • 2 x RGB LED 接头 * 总共支持最高 12V/3A, 36W LED 灯条 • 1 x 可寻址 LED 接脚 * 总共支持最高 5V/3A, 15W LED 灯条 •...
  • Página 155 Z390 Phantom Gaming 4 • FCC、CE 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”， 或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件 和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成 的损坏概不负责。...
  • Página 156 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 短接 : 清除 CMOS 开路 : 默认 (CLRMOS1) 2 针跳线 （见第 1 页，第 28 个） CLRMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如 系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请 关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRMOS1 上的针脚 3 秒。请 记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS， 则必须先启动系统，并在关闭后再执行清除...
  • Página 157 Z390 Phantom Gaming 4 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配，将机 PLED+ PLED- (9 针 PANEL1) 箱上的电源按钮、重置按钮 PWRBTN# （见第 1 页， 第 15 个） 和系统状态指示灯连接到此 接脚。在连接线缆前请记下 RESET# 正负针脚。 HDLED- HDLED+ PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动， 按重置按钮重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此...
  • Página 158 电源 LED 和扬声器接脚 请将机箱电源 LED 和机箱扬 SPEAKER DUMMY (7 针 SPK_PLED1) 声器连接到此接脚。 DUMMY （见第 1 页，第 12 个） PLED+ PLED+ PLED- 串行 ATA3 接口 这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储 (SATA3_0: 见第 1 页， 第 11 个） 设备的 SATA 数据线。 (SATA3_1: * 如果...
  • Página 159 Z390 Phantom Gaming 4 USB 3.1 Gen1 接脚 此主板上有 2 个接脚。每个 Vbus Vbus Vbus IntA_PB_SSRX- (19 针 USB3_3_4) USB 3.1 Gen1 接脚可以支持两 IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （见第 1 页，第 7 个） 个端口。 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19 针 USB3_5_6) IntA_PA_SSTX+ IntA_PB_D- （见第 1 页，第 18 个）...
  • Página 160 CPU 风扇接口 此主板提供 4 针 CPU 风扇（静 FAN_VOLTAGE CPU_FAN_SPEED (4 针 CPU_FAN1) 音风扇）接口。如果您打算连 FAN_SPEED_CONTROL （见第 1 页， 第 3 个） 接 3 针 CPU 风扇，请将它连接 到针脚 1-3。 ATX 电源接口 此主板提供 24 针 ATX 电源接 (24 针 ATXPWR1) 口。要使用 20 针 ATX 电源， （见第...
  • Página 161 Z390 Phantom Gaming 4 Thunderbolt AIC 接口 请利用 GPIO 线将 Thunderbolt ™ （5- 针 TB1） 扩展卡 (AIC) 连接到此接口。 （见第 1 页，第 29 个） RGB LED 接脚 RGB LED 接脚用于连接 RGB (4 针 RGB_LED1) LED 延长线，可让用户选择不 （见第 1 页，第 22 个）...
  • Página 162 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Página 163 要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com. 1.1 包裝內容 • 華擎 Z390 Phantom Gaming 4 主機板（ATX 尺寸） • 華擎 Z390 Phantom Gaming 4 快速安裝指南 • 華擎 Z390 Phantom Gaming 4 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩...
  • Página 164 • 4 x DDR4 DIMM 插槽 • 支援 DDR4 4300+(OC)*/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 非 ECC、無緩衝記憶體 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) • 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 ) • 最大系統記憶體容量：64GB • 支援 Intel® Extreme Memory Profile (XMP) 2.0 • 15μ 特厚鍍金插槽...
  • Página 165 Z390 Phantom Gaming 4 * 僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 支援 Intel® UHD Graphics Built-in Visuals：轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru 3D, Intel® Clear Video HD 、Intel®...
  • Página 166 • 2 x 天線連接埠 後面板 I/O • 1 x PS/2 滑鼠／鍵盤連接埠 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 2 x USB 2.0 連接埠（支援靜電保護） • 1 x USB 3.1 Gen2 A 類型連接埠 (10 Gb/s)（支援靜電保護） •...
  • Página 167 Z390 Phantom Gaming 4 • 1 x COM 連接埠排針 接頭 • 1 x TPM 排針 • 1 x 電源 LED 及喇叭排針 • 2 x RGB LED 排針 * 總計最高支援 12V/3A，36W LED 條燈 • 1 x 可定址 LED 排針 * 總計最高支援 5V/3A，15W LED 條燈...
  • Página 168 • Microsoft® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、 採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定 性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成 本。我們對於因超頻所造成的可能損害概不負責。...
  • Página 169 Z390 Phantom Gaming 4 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路：清除 CMOS 開啟：預設 (CLRMOS1) 2-pin 跳線 （請參閱第 1 頁，編號 28） 您可利用 CLRMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清 除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。...
  • Página 170 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 PLED+ PLED- 殼上的電源按鈕、重設按鈕 (9-pin PANEL1) PWRBTN# （請參閱第 1 頁， 編號 15） 及系統狀態指示燈連接至此 排針。在連接纜線之前請注 RESET# 意正負針腳。 HDLED- HDLED+ PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方 式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重 設按鈕即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系 統進入...
  • Página 171 Z390 Phantom Gaming 4 電源 LED 及喇叭排針 請將機殼電源 LED 及機殼喇 SPEAKER DUMMY 叭連接至此排針。 (7-pin SPK_PLED1) DUMMY （請參閱第 1 頁，編號 12） PLED+ PLED+ PLED- Serial ATA3 接頭 這六組 SATA3 接頭皆支援內部 儲存裝置的 SATA 資料纜線， (SATA3_0: 請參閱第 1 頁，編號 11） 最高可達 6.0 Gb/s 資料傳輸率。...
  • Página 172 USB 3.1 Gen1 排針 本主機板上含有兩組排針。各 Vbus Vbus Vbus IntA_PB_SSRX- USB 3.1 Gen1 排針皆可支援兩 (19-pin USB3_3_4) IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ （請參閱第 1 頁，編號 7） 個連接埠。 IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_5_6) IntA_PA_SSTX+ IntA_PB_D- （請參閱第 1 頁，編號 18） IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 前面板音訊排針 本排針適用於連接音訊裝置至 PRESENCE# MIC_RET 前面板音訊。...
  • Página 173 Z390 Phantom Gaming 4 CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇 FAN_VOLTAGE CPU_FAN_SPEED ( 靜音風扇 ) 接頭。若您計畫連 (4-pin CPU_FAN1) FAN_SPEED_CONTROL （請參閱第 1 頁， 編號 3） 接 3-Pin CPU 風扇，請接至 Pin 1-3。 ATX 電源接頭 本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin (24-pin ATXPWR1) （請參閱第 1 頁，編號 6）...
  • Página 174 Thunderbolt AIC 接頭 請透過 GPIO 纜線將 Thunderbolt ™ 附加介面卡 (AIC) (5-pin TB1) （請參閱第 1 頁，編號 29） 接至此接頭。 RGB LED 排針 RGB LED 排針用於連接 RGB LED 延長線，可供使用者選擇 (4-pin RGB_LED1) （請參閱第 1 頁，編號 22） 12V G R 各種 LED 照明效果。 警告：切勿以錯誤方向安裝 (4-pin RGB_LED2) （請參閱第...
  • Página 175 • 4 x Slot DIMM DDR4 • Mendukung DDR4 4300+(OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/ 2800(OC)/2666/2400/2133 non-ECC, memori tanpa buffer * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) • Kapasitas maksimum memori sistem: 64GB • Mendukung Intel®...
  • Página 176 Grafis * Intel® UHD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU. • Mendukung Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D) dan MPEG-2 Full HW Encode1, Intel® InTru 3D, Intel® Clear Video HD Technology, Intel®...
  • Página 177 Z390 Phantom Gaming 4 • 2 x Port Antena I/O Panel • 1 x Port Mouse/Keyboard PS/2 Belakang • 1 x Port D-Sub • 1 x Port DVI-D • 1 x Port HDMI • 2 x Port USB 2.0 (Mendukung Perlindungan dari ESD) • 1 x USB 3.1 Gen2 Port Tipe A (10 Gb/s) (Mendukung...
  • Página 178 • 1 x Header Port COM Konektor • 1 x Header TPM • 1 x Header LED Daya dan Speaker • 2 x Header LED RGB * Mendukung total Strip LED hingga 12V/3A, 36W • 1 x Addressable LED Header * Mendukung total Strip LED hingga 5V/3A, 15W • 1 x Konektor Kipas CPU (4-pin) * Konektor Kipas CPU mendukung kipas CPU dengan daya kipas...
  • Página 179 • FCC, CE Sertifikasi • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
