Resumen de contenidos para SELTER EMX-250

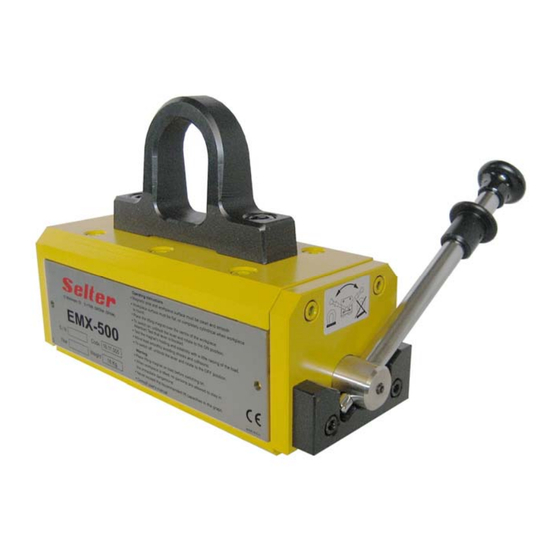

- Página 1 ELEVADORES MAGNÉTICOS EMX-250/500/1000/2000 EMX-SV-250/500...
-
Página 3: Tabla De Contenido
ÍNDICE PRECAUCIÓN ................4 UTILIZACIÓN DEL MANUAL ............4 APLICACIÓN ................5 SITUACIÓN DE LOS COMPONENTES EMX--- ......6 RELACIÓN DE COMPONENTES EMX--- ........7 COMPONENTES EMX-SV--- ............8 INSTALACIÓN ................9 INSTRUCCIONES DE UTILIZACIÓN ......... 10 CARACTERÍSTICAS ..............11 MODO DE EMPLEO .............. -
Página 4: Precaución
El operario y el encargado del mantenimiento tienen la obligación de conocer el contenido del presente manual. Manteniendo las características esenciales del tipo de equipo descrito, SELTER se reserva el derecho de aportar eventuales modificaciones de los componentes, detalles y accesorios, que crea oportuno para el mejoramiento del producto o por exigencias de carácter constructivo o comercial, en cualquier momento y sin compromiso alguno por... -
Página 5: Aplicación
APLICACIÓN CARGAS DE UTILIZACIÓN Fuerza de elevación perpendicular a la superficie de contacto Los elevadores magnéticos EMX-250/500/1000/2000 están tasados para las siguientes cargas máximas de utilización en piezas planas y fuerza de elevación perpendicular a la superficie de contacto: EMX- 250 = 250 Kg. -
Página 6: Situación De Los Componentes Emx
SITUACIÓN DE LOS COMPONENTES EMX- · · ·... -
Página 7: Relación De Componentes Emx
RELACIÓN DE COMPONENTES EMX- · · · EMX-250 EMX-500 EMX-1000 EMX-2000 Pieza Descripción Código Cant. Código Cant. Código Cant. Código Cant. Tornillo Allen Arandela de seguridad Anilla de sujeción EM.31.002 EM.32.002 EM.32.002 EM.34.001 Tornillo Allen Arandela de seguridad Placa superior estator Separador de aluminio EM.31.051... -
Página 8: Componentes Emx-Sv
COMPONENTES EMX-SV- · · EMX-SV-250 EMX-SV-500 Pieza Descripción Código Cant. Código Cant. Brazo Tornillo Trinquete Pasador Elevador Magnético 16.11.002 16.11.005 Grillete... -
Página 9: Instalación
INSTALACIÓN MONTAJE DE LA PALANCA Junto con este elevador se suministra una palanca y un espárrago que es necesario montar antes de trabajar con él: Introducir la palanca (1) en el orificio (3) del eje del elevador. Comprobar que la muesca (2) que hay en la palanca coincide con el agujero roscado (4) del eje. -
Página 10: Instrucciones De Utilización
INSTRUCCIONES DE UTILIZACIÓN ANTES DE UTILIZAR EL ELEVADOR LEER ATENTAMENTE ESTE MANUAL ¡IMPORTANTE! La efectividad de un elevador magnético depende de varios factores que influyen en la capacidad magnética y que deben ser leídos y observados con atención FACTORES QUE INFLUYEN EN LA CAPACIDAD DE LOS ELEVADORES MAGNÉTICOS Aparte del peso hay otras características de la carga que hay que considerar para conocer la capacidad de elevación magnética. -
Página 11: Características
Código máximas (mm.) (Kg.) (mm.) (Kg.) (mm.) (Kg.) 15 1.500x1.000 1.200x1.000 1.000x800 Espesor pieza 1.500x1.000 1.200x800 1.000x600 plana EMX-250 1.000x1.000 1.000x800 800x600 (mm.) 16.11.002 Redondo Ø 50 / 350 3.000 3.000 3.000 mín. Ø (mm.) máx. 20 2.000x1.000 1.800x1.000... -
Página 12: Medidas Mínimas Y Máximas
Cargas y medidas máximas de utilización en piezas planas y fuerza de elevación tangencial a la superficie de contacto Tabla Entrehierro / Tipo de superficie Todos los valores son para un acero no aleado 0,3-0,5 mm 0,1 mm 0,1-0,3 mm de 0,1-0,3 % C, para otros materiales aplicar irregular o Limpia, pulida,... -
Página 13: Modo De Empleo
MODO DE EMPLEO PARA UNA FUERZA DE ELEVACIÓN PERPENDICULAR A LA SUPERFICIE DE CONTACTO Las superficies de contacto del elevador y de la pieza deben estar limpias y pulidas. La superficie de la pieza debe ser totalmente plana y, en el caso de redondos, el diámetro constante. -
Página 14: Atención
A T E N C I Ó N En el momento de imantar el elevador, es posible que se necesite un gran esfuerzo para girar la palanca o que no se pueda. Las causas pueden ser: - Gran entrehierro entre la carga y el elevador - Insuficiente espesor de la carga - Material de la carga mal conductor del magnetismo (Consultar los factores que influyen en la capacidad... -
Página 15: Mantenimiento
Hay que tener en cuenta que estos equipos generalmente sólo pueden ser revisados o reparados por especialistas, ya que las reparaciones hechas de manera inapropiada pueden causar daños considerables a la máquina y al usuario. Utilice únicamente repuestos originales SELTER. SERVICIO DE ASISTENCIA TÉCNICA SELTER, S.A. -
Página 16: Certificado De Garantía
12 meses a partir de la fecha que se indica en el albarán de entrega. CONDICIONES GENERALES Esta garantía no prevé la intervención del personal de Selter en el lugar donde se encuentre la unidad. Es necesario el envío a las instalaciones de Selter, que será a portes pagados. ... -
Página 17: Declaración Ce De Conformidad
DECLARACIÓN CE DE CONFORMIDAD CE SELTER, S.A. Montnegre, 52 17006 GIRONA (España) DECLARAMOS bajo nuestra única responsabilidad que el producto ELEVADOR MAGNÉTICO SELTER Modelo: ______________________ Nº serie: ______________________ Año de fabricación: _____________ Se adapta a las normas o documentos normativos: EN 292-1 / EN 292-2: Seguridad de las máquinas. -
Página 18: Certificado De Control
CERTIFICADO DE CONTROL ELEVADOR MAGNÉTICO SELTER, S.A. Fabricante: Modelo: ______________________ Nº serie: ______________________ Fuerza de desprendimiento comprobada: ___________ daN (1DaN=1Kg) La carga máxima de elevación tiene que ser una tercera parte de la fuerza de Factor de seguridad 3) desprendimiento según EN 13155:2003+A2:2009 ( CERTIFICAMOS, que este elevador tiene la fuerza de elevación mencionada... - Página 19 NOTAS:...
- Página 20 SELTER, S.A. C/ Montnegre, 52 E-17006 GIRONA (España) Tel. 972 233030 www.selter.es selter@selter.es...
