- Página 1 Manual (3.2 ES) (incl. accesorios)
-
Página 2: Tabla De Contenido
Funcionamiento con D6 o D12..............5 Funcionamiento con E-PAC................5 Características de la dispersión..............6 Especificaciones técnicas................6 Accesorios de E0..............8 Instrucciones de seguridad................8 Lista de piezas de los accesorios del E0............8 Montaje......................9 Funcionamiento/Ajustes.................9 Ejemplos de rigging..................9 Declaraciones del fabricante...........10 Conformidad UE de los altavoces (símbolo CE)........10 Declaración RAEE/WEEE (Eliminación)............10... -
Página 3: Precauciones De Seguridad
(1,5 ft) para soportes de datos magnéticos (disquetes, cintas de audio y vídeo, tarjetas bancarias, etc.); una distancia de más de 1 m (3 ft) puede ser necesaria para PCs y monitores de vídeo. E0 Manual (3.2 ES) Precauciones de seguridad - 1... -
Página 4: Conexiones

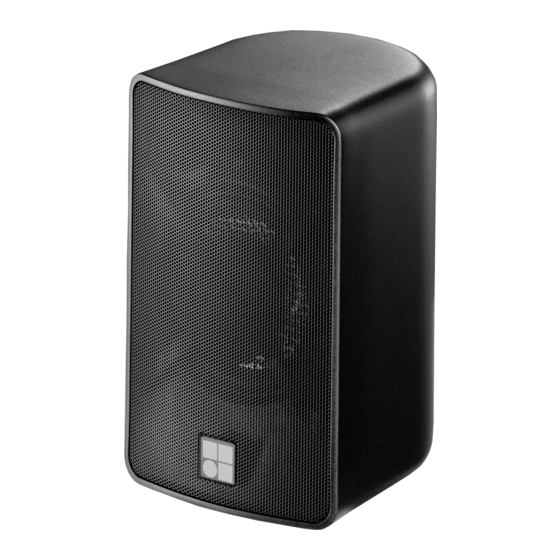

El E0 es un altavoz compacto coaxial de 2 vías provisto con un motor de bajas frecuencias (LF) de 5” y un altavoz de agudos convexo de 1”. El E0 se aloja en una caja de resistente poliamida y formas ingeniosas que contiene el blindaje magnético del motor de bajas frecuencias (LF). -
Página 5: Funcionamiento Con D6 O D12
La selección del modo E0 permite que E-PAC accione hasta dos altavoces E0. El modo LO IMP configura el E-PAC para accionar un máximo de cuatro altavoces E0 con una reducción de 6 dB en el nivel de entrada a los altavoces. -
Página 6: Características De La Dispersión
Características de la dispersión Debido al diseño del motor coaxial, las características de dispersión horizontal y vertical del E0 son idénticas. El diagrama siguiente muestra el ángulo de dispersión respecto a la frecuencia trazado mediante líneas de presión acústica uniforme (isóbaras) a –6 dB y –12 dB. - Página 7 45 [1.77"] 170 [6.69"] 233 [9.17"] Fig. 8: Dimensiones de la caja E0 en mm [pulgadas] e intervalos de ángulos E0 Manual (3.2 ES) Página 7 de 10...
-
Página 8: Accesorios De E0
E0, como se describe a continuación: - El E0 se entrega con una Placa de fijación B2123 que permite el montaje en paredes y techos u otras superficies. - Las cajas individuales se pueden colgar de un armazón o de una Fig. -
Página 9: Montaje
Montaje La articulación de rótula E0 con el brazo de montaje integrado incorpora una rosca hembra M10 que permite la conexión de los accesorios que se enumeran más arriba. Los accesorios específicos se conectan al brazo de montaje [1] mediante la arandela de resorte [2] y deben fijarse con una llave (SW: n.º... -
Página 10: Declaraciones Del Fabricante
Declaraciones del fabricante Conformidad UE de los altavoces (símbolo CE) Esta declaración se aplica a Altavoz E0, Z0400 de d&b fabricado por d&b audiotechnik GmbH. Se incluyen todas las versiones de producción de este tipo, siempre y cuando se correspondan a la versión técnica original y no se hayan sometido a ulteriores diseños o modificaciones electromecánicas.
