Resumen de contenidos para Quantum Q-LOGIC 3e

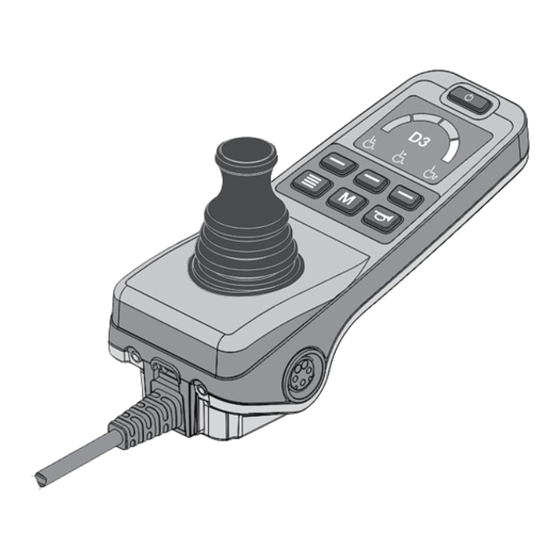

- Página 2 IDENTIFICATION KEY Power Button Palanca de mando Pantalla LCD Claves suaves Claxson Botón de modo Botón de página Puerto de cargador XLR Puerto de cargador XLR Jack estéreo Puerto de cargador USB-C © Copyright 2020 INFMANU5159/RevA/May 2020...
-
Página 3: Control Auxiliar
IDENTIFICATION KEY Control Auxiliar Botón On/Off Indicador del Nivel de Bateria Equipamientos opcionales Piloto de Mode Botón de Modo Palanca de mando Tomas On/Off y Modo... -
Página 4: Instrucciones Básicas De Funcionamiento
¡ADVERTENCIA! disponibles en el momento de su publicación. Nos reservamos el derecho a aportar modificaciónes Un proveedor Quantum Rehab o un técnico cualificado deberá realizar la configuración inicial de este producto, en caso necesario. Cualquier modificación en así como cualquier otro procedimiento de este manual. -
Página 5: Tabla De Contenido
Símbolos de Seguridad .......... 5 identificar advertencias, acciones obligatorias o prohibidas. Asegúrese de que los ha leído y comprendido perfectamente. El mando Q-Logic 3e ..........6 Directrices de Seguridad ........6 Lea con atención la información Funcionamiento del Regulador Q-Logic 3e ..6 del manual de usuario On/Off Button ............. -
Página 6: El Mando Q-Logic 3E
Quantum Rehab o un técnico de servicio activan los frenos electromagnéticos de la silla. capacitado. Procedimiento de bloqueo/desbloqueo ¡ADVERTENCIA! El regulador Q-Logic 3e viene equipado con una opción de bloqueo/desbloqueo programable. El programa del regulador puede afectar a la velocidad, aclereción, deceleración, estabilidad dinámica... -
Página 7: Keypad
Claxon NOTA: Si su controlador Q-Logic 3e está equipado con Este botón activa el claxon. un sistema de iluminación, los botones de las teclas programables se convertirán en una luz y un indicador Botón de modo... -
Página 8: Lcd Screen
Interfaz gráfica de usuario para exteriores El Q-Logic 3e incluye una interfaz gráfica de usuario para exteriores que aumenta el contraste de la pantalla para que sea más fácil verla con luz natural. Indicador de tecla suave del... -
Página 9: Drive Profile Selection
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Selección de perfil de unidad Su controlador Q-Logic 3e se puede programar para hasta cuatro perfiles de unidad que permiten que el sistema se adapte a su entorno. Los perfiles 1 - 4 pueden seleccionarse presionando el botón Modo. El perfil seleccionado se muestra en la pantalla de la unidad. -
Página 10: Ilevel® Feature (Optional)
NOTA: Si las configuraciones de su Q-Logic 3e son ¡PROHIBIDO! diferentes de las que se describen, contacte a su Proveedor de Quantum Rehab. Su Proveedor de Nunca utilice iLevel al aire libre en terrenos irregulares Quantum Rehab puede haber cambiado la programación... -
Página 11: Definiciones De Los Indicadores
Elevación segura reducida Bloqueo total de la conducción Definiciones de los indicadores 1a - Elevación segura 1b - Restricción de velocidad reducida 1c - Bloqueo total de la conducción Nivel i no comprometida Figura 2. Indicadores del mando Q-Logic 3e... -
Página 12: Settings Screen
Para cambiar el brillo de la pantalla: Las páginas siguientes explican las distintas pantallas que 1. Presione el botón Modo, hasta que aparezca la pantalla usará con el mando Q-Logic 3e. Comuníquese con su de configuración. proveedor de Quantum Rehab si tiene alguna pregunta. -
Página 13: La Información De La Fcc (Comisión Federal De Comunicaciones) Contiene El Módulo Transmisor
Q-Logic 3e. navegar por el menú de un dispositivo. Si un programador está conectado a la silla eléctrica, la pantalla Q-Logic 3e le pedirá al usuario que acepte el Especificaciones electrónicas del Bluetooth acceso Bluetooth por dispositivo de programación. -
Página 14: Joystick
Control de asistente Thermal Rollback Para obtener más información sobre estas aplicaciones, El controlador Q-Logic 3e está equipado con un circuito comuníquese con su proveedor de rehabilitación cuántica. de reversión térmica que monitorea la temperatura de los motores y el controlador de la silla eléctrica. Si cualquiera El control del asistente se presenta: excede la temperatura de operación segura, el controlador... -
Página 15: Indicador De Duración De La Batería
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Indicador de duración de la batería Códigos de Error El sistema Q-Logic 3e Controller utiliza ventanas emergentes El Q-Logic 3 muestra tres tipos de mensajes: información, advertencia, error. Ver figura 4. para indicar la duración restante de la batería de la silla eléctrica. -
Página 16: Care And Maintenance
16 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Cuidado y Mantenimiento Consulte el manual de su silla eléctrica para saber cómo limpiarla y, llegado el momento, a quién debe acudir para reciclarla. Temperatura Algunas de las partes de su silla de ruedas eléctrica son sensibles a los cambios extremos de temperatura. -
Página 17: Comentarios
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Iconos de la interfaz gráfica de usuario: sistema general Articulo Nombre Icon Visuall Comentarios icónico Poder Se muestra cuando se requiere un ciclo de energía. Indica una acción / entrada Ciclo requerida. DB backup Se muestra cuando el sistema realiza una copia de seguridad de los cambios realizados. -
Página 18: Luces, Indicadores, Peligro
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO GUI Icons - Drive Articulo Nombre icónico Icon visual Comentarios D1.1 Conduce del 1 al 4 Se muestra en el perfil de la unidad. 4 perfiles. Ejemplo: D1. D1.2 Conduzca en interiores lentamente; El icono para representar el perfil del variador en Conduzca en interiores moderados;... - Página 19 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Asiento Asiento trasero Asientos Trasero (patas) Pies (piernas) Iconos de asiento Articulo Nombre Icon Visual Comentarios icónico Asiento principal Icono de asiento y respaldo, ambos resaltados. Flechas de dirección, inclinado hacia hacia adelante resaltadas. adelante Inclinación Icono de asiento y respaldo, ambos resaltados.
-
Página 20: Funciones Auxiliares
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Iconos de asiento continuados Articulo Nombre icónico Icon visual Comentarios Asiente la pierna derecha hacia arriba. El asiento con la pierna izquierda levantada permanece en su lugar. Asiente la pierna derecha hacia abajo. La pierna izquierda del asiento permanece en su lugar. - Página 21 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Funciones auxiliares continuación Icon visual Articulo Nombre icónico Comentarios Brillo Gran icono de cambio de brillo. También se muestra: Siguiente / Anterior / Cambiar más / menos. Icono de cambio de volumen de pitido grande. También se muestra: Siguiente / Anterior / Cambiar más / menos.
-
Página 22: Funciones De Teclas Programables
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Funciones de teclas programables Los iconos de las teclas programables del asiento se corresponderán con los iconos de la pantalla del asiento respectivos. Articulo Nombre icónico Icon visual Comentarios Acelerar Permite ajustar el perfil máximo hacia arriba (en pasos); reducir la velocidad en Drive X (arco de velocidad). -
Página 23: Excepciones De Usuario
INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO Excepciones de usuario Articulo Nombre icónico Icon visual Comentarios F4.1 Información batería Los íconos de batería grandes se muestran en una transición a los amarilla siguientes niveles. -Verde (51%) en amarillo (50%) -Amarillo (31%) en rojo (30%) -Rojo (16%) en cruz roja Iconos grandes requeridos: -Amarillo (50% lleno) - Página 24 24 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO...
- Página 25 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO...
- Página 26 26 INSTRUCCIONES BÁSICAS DE FUNCIONAMIENTO...
- Página 28 B.V. 401 York Avenue (Authorised EU Representative) Duryea, PA 18642 De Zwaan 3 www.quantumrehab.com 1601 MS Enkhuizen The Netherlands Canada www.quantumrehab.eu 5096 South Service Road Italy Beamsville, Ontario L0R 1B3 Via del Progresso, ang. Via del Lavoro www.quantumrehab.com Loc. Prato della Corte 00065 Fiano Romano (RM) Australia www.quantumrehab-italia.it...
