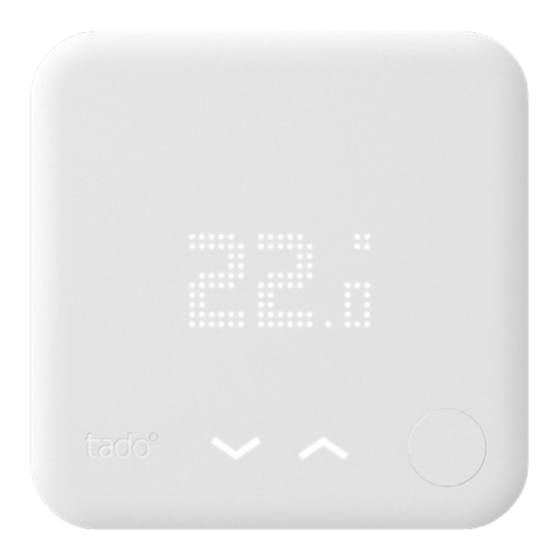

- Página 1 España Guía para Instaladores profesionales Termostato Inteligente Si no eres un instalador profesional y quieres instalar tado° por tu propia cuenta, consigue las instrucciones detalladas a través de tado.com/start...
-
Página 2: Accesorio Opcional
CABLEADO CON PROTECCIÓN CONTRA LA POLARIDAD INVERTIDA Para todas las instalaciones digitales de dos cables conectados a + y -, en tado° se pueden intercambiar PRECAUCIÓN: cables conectados a la red eléctrica (230 V) Asegúrate de desconectar la corriente antes de empezar Placa de montaje de tado°... - Página 3 Opciones de cableado OpenTherm OpenTherm Desde pág. 6...
-
Página 4: Configuración Inalámbrica
MAX 36 V DC Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Caldera Kit de Extensión Termostato Inteligente Kit de Extensión El Kit de Extensión requiere un cable de alimentación de 230 V a N y L para las instalaciones de OpenTherm... - Página 5 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 6 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 7 Sin Kit de OpenTherm Circuito de Control Extensión Calefacción de Agua Termostato Inteligente HC01 caliente Instalación de OpenTherm completada 1. Prueba el sistema 2. Entrega al cliente la tarjeta de registro Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor 2 MIN Elige...
- Página 8 Opciones de cableado Junkers Por favor, elige HT-Bus 1-2-4 24 V 24 V Desde pág. 16 Desde pág. 24...
- Página 9 1. Cableado: Junkers HT-Bus Instalación cableada: Termostato Inteligente cableado directamente a la caldera Termostato Inteligente Caldera Termostato Inteligente MAX 36 V DC Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión Caldera Kit de Extensión...
- Página 10 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 11 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 12 5. Configuración: Junkers HT-Bus Instalación cableada: Termostato Inteligente cableado directamente a la caldera 2 MIN Elige Elige Activa el Sin Kit de HT-Bus Circuito de Control de Extensión calefacción agua caliente Termostato Inteligente HC01 Instalación de Junkers HT-Bus completada 1. Prueba el sistema D17 para sistemas sin un controlador FW 2.
- Página 13 1. Cableado: Junkers 1-2-4 24 V Instalación cableada: Termostato Inteligente cableado directamente a la caldera Termostato Inteligente Caldera Termostato Inteligente MAX 36 V DC Configuración inalámbrica: 2 4 1 Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión Caldera Kit de Extensión...
- Página 14 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 15 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 16 5. Configuración: Junkers 1-2-4 24 V Instalación cableada: Termostato Inteligente cableado directamente a la caldera 2 MIN Elige Elige Sin Control Sin Kit de 1-2-4 24 V Circuito de de agua Extensión calefacción caliente Termostato Inteligente HC01 Instalación de Junkers 1-2-4 24 V completada 1.
- Página 17 Opciones de cableado Vaillant Por favor, elige Vaillant eBus 7-8-9 eBus 24 V Desde pág. 34 Desde pág. 42...
- Página 18 1. Cableado: Vaillant eBus Instalación cableada: eBus Termostato Inteligente cableado directamente a la caldera Termostato Inteligente Caldera Termostato Inteligente MAX 36 V DC Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor eBus Termostato Inteligente Kit de Extensión Caldera Kit de Extensión...
- Página 19 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 20 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 21 5. Configuración: Vaillant eBus Instalación cableada: Termostato Inteligente cableado directamente a la caldera 2 MIN Elige eBus Elige Activa el Sin Kit de D05 o D07 Circuito de Control de Extensión calefacción agua caliente Termostato Inteligente HC01 o HC02 (sólo para Instalación de Vaillant D07) eBus completada...
- Página 22 1. Cableado: Vaillant 7-8-9 24 V Instalación cableada: Termostato Inteligente cableado directamente a la caldera 7 9 8 Termostato Inteligente Termostato Inteligente Caldera MAX 36 V DC Configuración inalámbrica: 7 9 8 Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión Caldera Kit de Extensión...
- Página 23 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 24 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 25 5. Configuración: Vaillant 7-8-9 24 V Instalación cableada: Termostato Inteligente cableado directamente a la caldera 2 MIN Elige Elige Sin control Sin Kit de 7-8-9 24 V Circuito de de Agua Extensión calefacción caliente Termostato Inteligente HC01 Instalación de Vaillant 7-8-9 24 V completada 1.
- Página 26 Entre otros, los siguientes fabricantes con interfaz digital: • BaxiRoca - Ver OpenTherm • Beretta - Ver OpenTherm • e.l.m leblanc - Ver Junkers • Ferroli - Ver OpenTherm • Viessmann - Ver OpenTherm Para soporte técnico:...
- Página 27 Cableado de relé Desde pág. 54 Cableado de Termostato Inteligente en relé libre de potencial Desde pág. 55 Cableado de Termostato Inteligente a válvula de calefacción por suelo radiante Desde pág. 56 Cableado de Kit de Extensión en relé libre de potencial Desde pág.
- Página 28 1. Cableado: Termostato Inteligente 1. Cableado: Termostato Inteligente en relé libre de potencial a válvula de calefacción por suelo radiante Instalación cableada: Instalación cableada: El Termostato Inteligente se cablea Termostato Inteligente cableado directamente a la caldera directamente a la válvula del suelo radiante Termostato Inteligente Termostato Inteligente La válvula está...
- Página 29 1. Cableado: Kit de Extensión 1. Cableado: Kit de Extensión en relé de 230 V en relé libre de potencial Configuración inalámbrica: Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión Termostato Inteligente Kit de Extensión MAX 230 V AC...
- Página 30 3. Enlaza el Kit de Extensión con el Bridge de Internet 2. Conecta el Bridge de Internet al router Configuración inalámbrica: Termostato Inteligente instalado inalámbricamente con receptor Termostato Inteligente Kit de Extensión 3 SEG Pulso 4x cortos - pausa - … 2 MIN Si no hay ningún puerto USB...
- Página 31 4. Enlaza el Termostato Inteligente con el Bridge Abre el Menú de Instalador de Internet 2 MIN 2 MIN 3 SEG 3 SEG 3 SEG Retira la banda de Pulsa el botón Enlazando Enlazado Pulsa el botón Pulsa el botón El Menú...
- Página 32 5. Configuración: relé (cualquier fabricante) Instalación cableada: Termostato Inteligente cableado directamente a la caldera 2 MIN Elige Relé Elige Sin Control Sin Kit de Circuito de de agua Extensión calefacción caliente Termostato Inteligente HC01 Instalación completada 1. Prueba el sistema 2.
- Página 33 Si necesitas asistencia contacta con el soporte técnico de tado° en el: 857 880 178 o en www.tado.com 102074_F...
