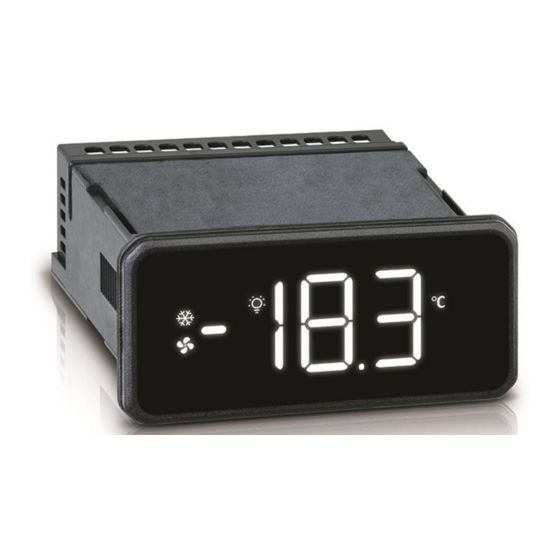

Emerson Dixell XR70T Guía Rápida De Uso

FULL TOUCH - XR30-60-70T
XR70T
XR60T
XR30T
INFORMACIÓN DE SEGURIDAD
 Este manual es parte integrante del producto y debe conservarse en el equipo para una consulta rápida y fácil.
 El instrumento no debe usarse para funciones que difieran de las que se describen a continuación, en especial no se puede usar como dispositivo de seguridad.
Dixell S.r.l. se reserva la facultad de modificar la composición de sus productos sin previo aviso al cliente, garantizando, en cualquier caso, la funcionalidad de los

mismos.
En caso de funcionamiento incorrecto o avería, contacte al distribuidor o a «Dixell s.r.l.» proporcionando una descripción detallada del problema.

 El equipo jamás debe abrirse.
 Antes de proceder, compruebe los límites de aplicación y que la tensión de alimentación sea correcta.
 No exponga la unidad al agua o a la humedad: utilice el controlador solo dentro de los límites de funcionamiento previstos, evitando los cambios repentinos de
temperatura en condiciones de humedad atmosférica elevada, para prevenir la formación de condensación.
 Atención: antes de comenzar cualquier operación de mantenimiento, desconecte el equipo de la red eléctrica.
 Preste atención a la corriente máxima aplicable en cada salida de relé (véanse los datos técnicos).
 Procure que los cables de las sondas, de las cargas y de la alimentación se mantengan separados y a suficiente distancia entre sí, y evite cruces o enredos.
INTERFAZ DE USUARIO
PANTALLA PANTALLA
Home
Teclado virtual
Menú de
parámetros
1569005014 XR30-60-70T QRG ES r1.1 2020.06.22
Aplique la etiqueta cerca del controlador para tener siempre
toda la información necesaria al alcance de la mano.
CONTACTO: dixell.service@emerson.com
PANTALLA PANTALLA
Info View
Modalidad de
programación
Menú Set Point
NOMBRE DE LA
PANTALLA
Esta pantalla muestra el valor de la temperatura, la unidad de medida y las alarmas activas. Es la primera pantalla
Home
que aparece después del encendido o a penas se sale de otra modalidad de funcionamiento.
Teclado virtual Esta pantalla muestra las funciones disponibles. Cuando se visualiza esta pantalla, la función activada parpadea.
Esta pantalla muestra las funciones activadas y las salidas de regulación (compresores, ventiladores) junto al valor
Info View
de la temperatura.
Menú de programación Esta pantalla permite modificar el Set point o los parámetros.
Menú de parámetros Estas pantallas permiten modificar los valores de los parámetros.
Menú Set Point Esta pantalla permite modificar el valor del Set point.
INTERACCIÓN DEL USUARIO
NAVEGACIÓN DESDE LA ACTIVACIÓN DEL MENÚ DE
PANTALLA HOME PROGRAMACIÓN
SELECCIONE Y
SWIPE-HORIZONTAL
MANTENGA PRESIONADO
SWIPE-HORIZONTAL
GESTUALIDAD CÓMO HACER
Mantenga presionada una zona
UN TOQUE específica de la pantalla durante 1
segundo.
TOQUE Mantenga presionada una zona
PROLONGADO de la pantalla durante 3 segundos.
Arrastre el dedo de izquierda a
SWIPE-HORIZONTAL derecha o de derecha a izquierda
de la pantalla.
Arrastre el dedo de arriba hacia
SWIPE-VERTICAL abajo o de abajo hacia arriba de la
pantalla (un digit a la vez).
XR30-60-70T
DESCRIPCIÓN
MODIFICACIÓN DEL SET NAVEGACIÓN DEL MENÚ DE
POINT PARÁMETROS
SELECCIONE SET
SELECCIONE PRG
Y MANTENGA PRESIONADO
Y MANTENGA PRESIONADO
DESCRIPCIÓN
Activar/Desactivar: en el teclado virtual, utilice este mando para
activar/desactivar una función específica. En Programación, utilice este
mando para seleccionar un parámetro o el valor de un parámetro.
Entrar/Guardar: utilice este mando para entrar en la programación o en el
menú de los parámetros y para guardar los cambios. En el teclado virtual,
utilice este mando en «ON/OFF» para encender/apagar el dispositivo.
Navegar: haga el swipe-horizontal (de derecha a izquierda o de izquierda a
derecha) para navegar por la HOME, el teclado virtual y la Info View. En
programación: haga el swipe-horizontal para navegar por el menú de los
parámetros.
Modificar: haga el swipe-vertical (de arriba hacia abajo o de abajo hacia
arriba) para cambiar el valor de un parámetro.
1/2
