17. Retire la PCBA de FET.

Montaje

El orden de montaje descrito en este caso es:
1.
PCBA de FET
2.
PCBA de CA
3.
PCBA de control
Si no es necesario sustituir las tarjetas de FET y CA o no se han retirado, el instalador puede omitir
estos pasos y continuar con los pasos necesarios. A continuación, el instalador debe realizar los
pasos de prueba, los cuales se describen a partir de la página 11.
Para montar el inversor:
1.
Compruebe la PCBA de FET de repuesto para ver si hay un sujetador de termistor instalado. (Consulte la
Figura 12). En caso afirmativo, retírelo y deséchelo.
2.
Oriente la PCBA de FET hacia la ranura correspondiente del chasis y bájela solo hasta la mitad. Conecte
el cable del termistor verde del transformador a la PCBA de FET. (Consulte la Figura 12 para ver la
ubicación de este conector). Empuje la PCBA de FET hasta el fondo para introducirla en el chasis.
IMPORTANTE:
Asegúrese de que los cables de CA del transformador (consulte el paso 5) pasan por el
espacio de la parte inferior de la PCBA de FET. Si pasan por cualquier otra ubicación, los
cables se pueden pinzar y esto puede provocar un fallo del inversor.
A
900-0107-02-00 Rev.
Instrucciones de sustitución de piezas

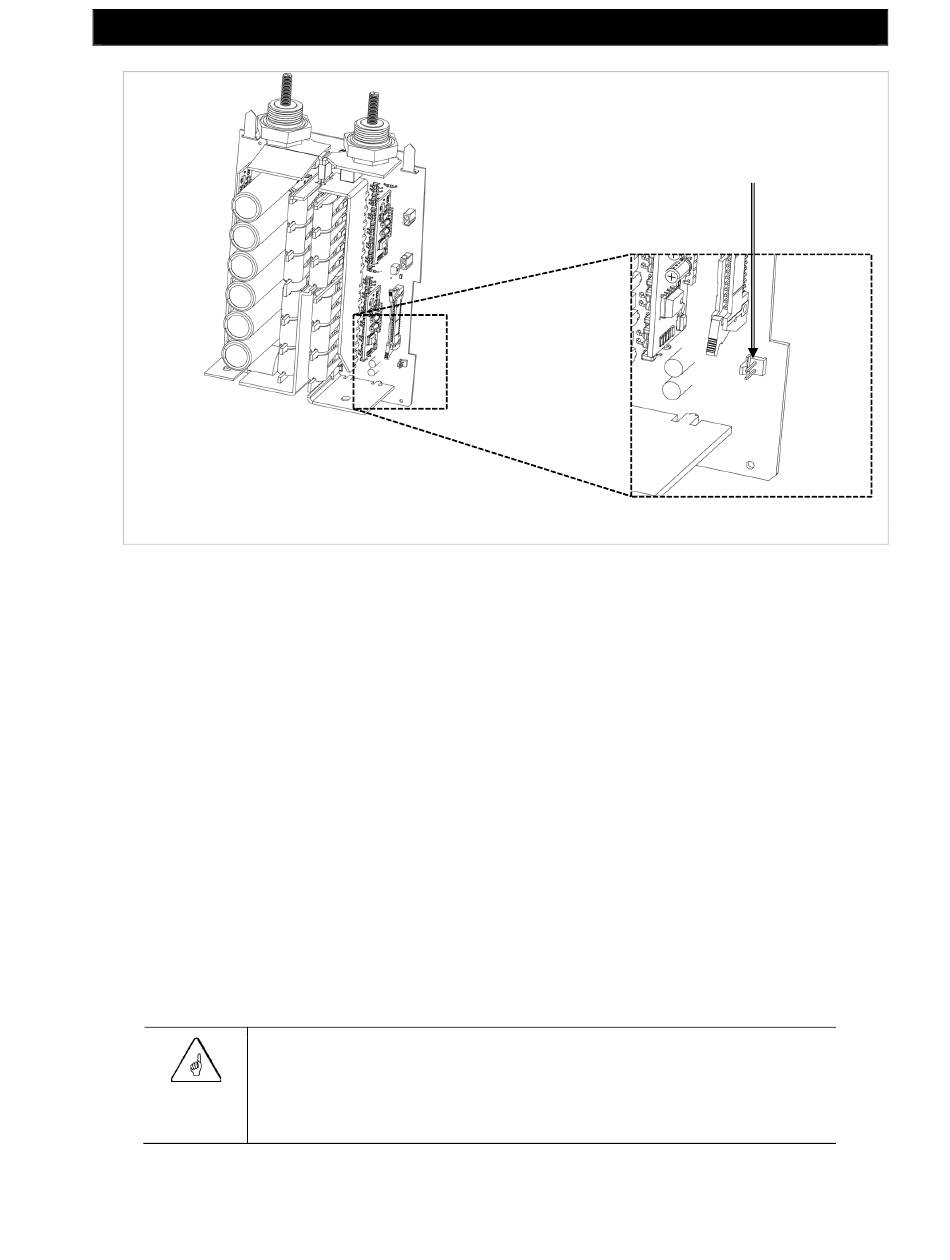

Figura 12
Conexión del termistor
Conexión del
termistor
7
