• Unidad de estado sólido M.2 2230 + soporte de montaje 2230
• Unidad de estado sólido M.2 2280
NOTA: Para unidades de estado sólido PCIe o NVMe, se requiere un blindaje térmico para una disipación de calor
óptima. Si solicita estas configuraciones, el blindaje viene instalado en la computadora. Si estas configuraciones se
instalan después del punto de venta (APOS), es decir, después de comprar la computadora, comuníquese con el
soporte de Dell para adquirir un blindaje térmico.
NOTA: Antes de reemplazar la tarjeta M.2, tenga en cuenta que hay dos ranuras de tarjeta M.2 en la computadora,
para lo siguiente:
• Compatibilidad con tarjetas AHCI SATA, NVMe y PCIe en la ranura de tarjeta izquierda.
• Compatibilidad con tarjetas NVMe, PCIe en la ranura de tarjeta derecha.

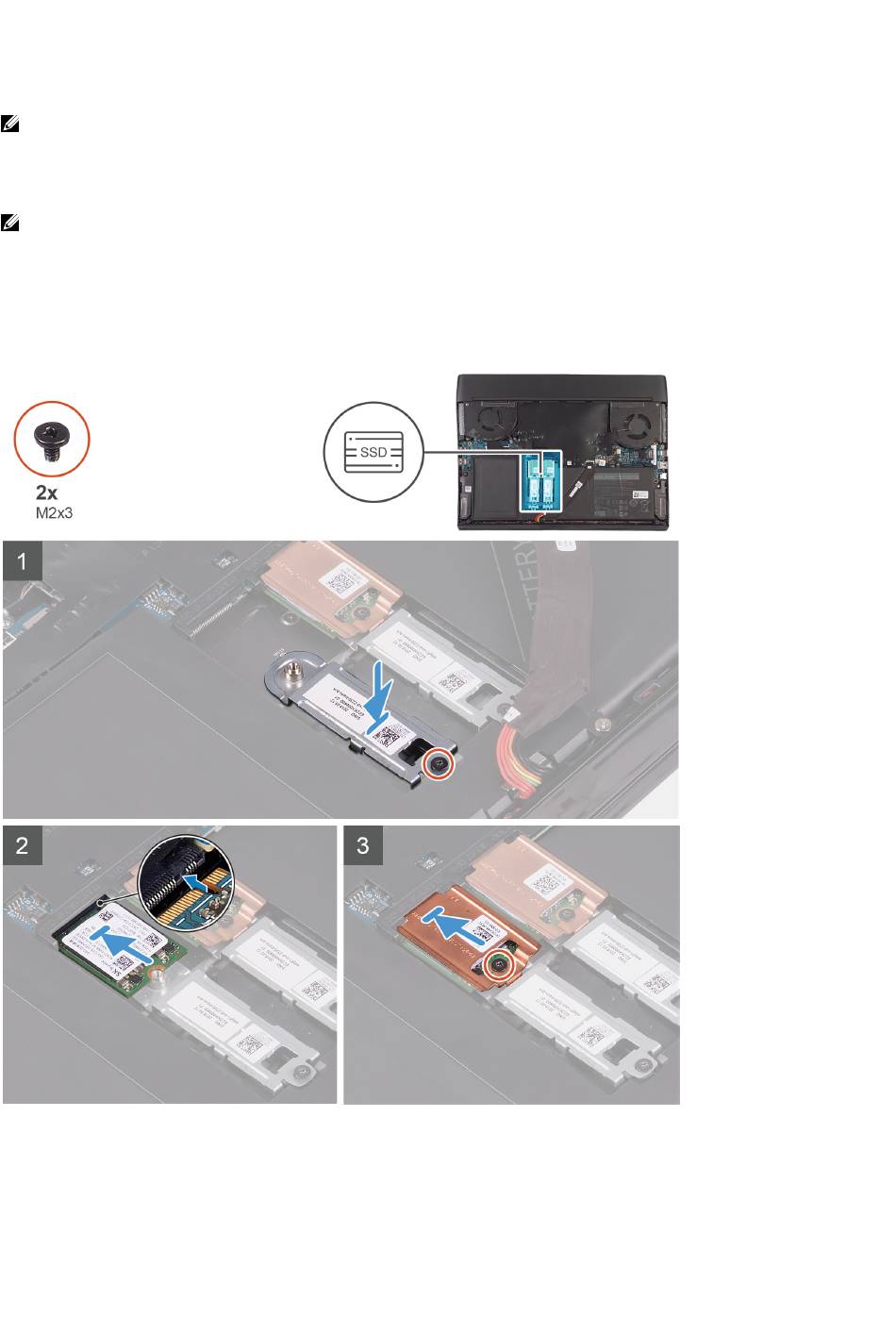

En la imagen a continuación, se indica la ubicación de la unidad de estado sólido M.2 2230 y se proporciona una representación
visual del procedimiento de instalación.
Pasos
1. Coloque y alinee el soporte de montaje M.2 2230 en el ensamblaje del reposamanos.
2. Reemplace el tornillo (M2x3) que fija el soporte de montaje M.2 2230 al ensamblaje del reposamanos.
