Resumen de contenidos para SHERMAN-profi TIG 201P AC / DC
- Página 1 V2.1 18/10/31 MANUAL SOLDADURA ondulador TIG 201P AC / DC Sherman...
- Página 2 ¡ADVERTENCIA! Antes de la instalación y puesta en servicio, lea estas instrucciones 1. GENERAL Puesta en marcha y funcionamiento del dispositivo puede ser hecha sólo después de una lectura cuidadosa de este manual. Debido al continuo desarrollo de equipos técnicos, algunas de sus funciones se pueden modificar y operación pueden diferir en detalles de la descripción en el manual.
- Página 3 • Utilice cortinas protectoras de materiales no combustibles, y la pared de colores adecuadamente seleccionados que absorben la radiación dañina. vapores y gases prevención del envenenamiento evolucionaron en el momento de la soldadura de recubrimientos para electrodos de soldadura y la evaporación de los metales: •...
-
Página 4: Especificaciones

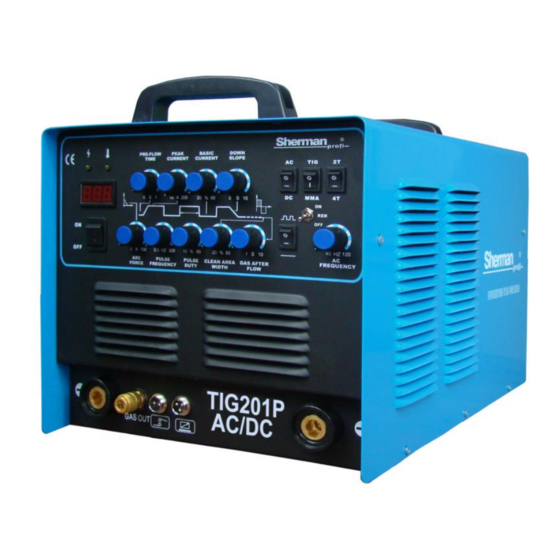

3. DESCRIPCIÓN GENERAL dispositivo TIG convertidor 201P AC / DC se utiliza para la soldadura manual DC electrodos de acero estructural revestidos (método MMA) y aceros de calidad, cobre y sus aleaciones gas inerte de tungsteno (TIG), y aluminio y sus aleaciones corriente alterna. Este es el dispositivo inversor, fabricado con los componentes más avanzados tecnológicamente realizados en la tecnología MOSFET. -
Página 5: Conexión A La Red
1. Un dispositivo para ser utilizado sólo en una sola fase, de tres hilos, con neutro a tierra. 2. Rectificador inversor convertidor TIG 201P AC / DC está adaptado para cooperar con una red de 230V 50 Hz fusionado 16 Una acción retardada en el tiempo. - Página 6 El panel frontal también es un LED (15) que indica un mal funcionamiento o fallo del dispositivo (por ejemplo. El fallo de cortocircuito de alimentación caída de tensión., Y el LED (16) que indica para apagar el dispositivo de soldadura como resultado de un sobrecalentamiento. Diodos inflamación cuando intentan arco de encendido indica un mal funcionamiento.
-
Página 7: Preparación Para La Operación
8. Protección contra el sobrecalentamiento La fuente de alimentación está equipada con un interruptor de protección de sobrecarga térmica. Cuando la temperatura del dispositivo de soldadura es demasiado alta, la seguridad se desconecta la corriente de soldadura y el LED se sobrecalentará indicador (16). Después de caer la temperatura se restablecerá... -
Página 8: Iniciación Y El Mantenimiento Del Proceso De Soldadura Por Arco
El control de la fuente puede ser el modo o dwutaktu czterotaktu. fuente de control de modo a hacer el cambio (7) 10.3. Iniciación y el mantenimiento del proceso de soldadura por arco dispositivo TIG convertidor 201P AC / DC está equipado con un ionizador que permite sin contacto de encendido del arco. Para encender el modo de arco dwutaktu debe abordar el electrodo a la pieza de trabajo a una distancia de 2 milímetros y pulse el botón para encender el ionizador mango del soplete. - Página 9 MANUAL 12. OPERACIÓN El funcionamiento del dispositivo convertidor TIG 201P AC / DC debe llevarse a cabo en una atmósfera libre de componentes corrosivos y polvoriento. No coloque el dispositivo en polvo, cerca de las amoladoras de trabajo, etc. polvo y control de la contaminación limaduras de tableros metálicos, cables y conexiones dentro de la unidad pueden causar un cortocircuito eléctrico, y por lo tanto dañar a la máquina de soldadura.
-
Página 10: Instrucciones De Mantenimiento
d ebe ser cubierto medios de transporte. Para el transporte de la unidad de envasado debe ser asegurado contra el deslizamiento y asegurar la posición correcta. 15. especificación completa 1. Fuente TIG 201P AC / DC 1 PC. 2. Soporte para la soldadura TIG 1 PC. -
Página 11: Esquema Eléctrico
16. ESQUEMA ELÉCTRICO... -
Página 12: Garantía
17. GARANTÍA Garantía concede por un período de 12 meses para las entidades comerciales pero excluidos los créditos o relacionado con garantía de 24 meses para el consumidor de la fecha de venta. La garantía será respetada por el anunciante después de la presentación del comprobante de compra (factura o recibo) y tarjeta de garantía inscrita con el nombre del producto, número de serie, fecha de venta y punto de venta con el sello. -
Página 13: Declaración De Conformidad
Cross POLONIA Declarar que dicho producto: soldador inversor Nombre comercial: TIG 201P AC / DC tipo: TIG 200P AC / DC marca comercial del fabricante: a la que se refiere esta declaración cumple con las siguientes directivas de la Unión Europea y disposiciones nacionales de aplicación de la Directiva:...
