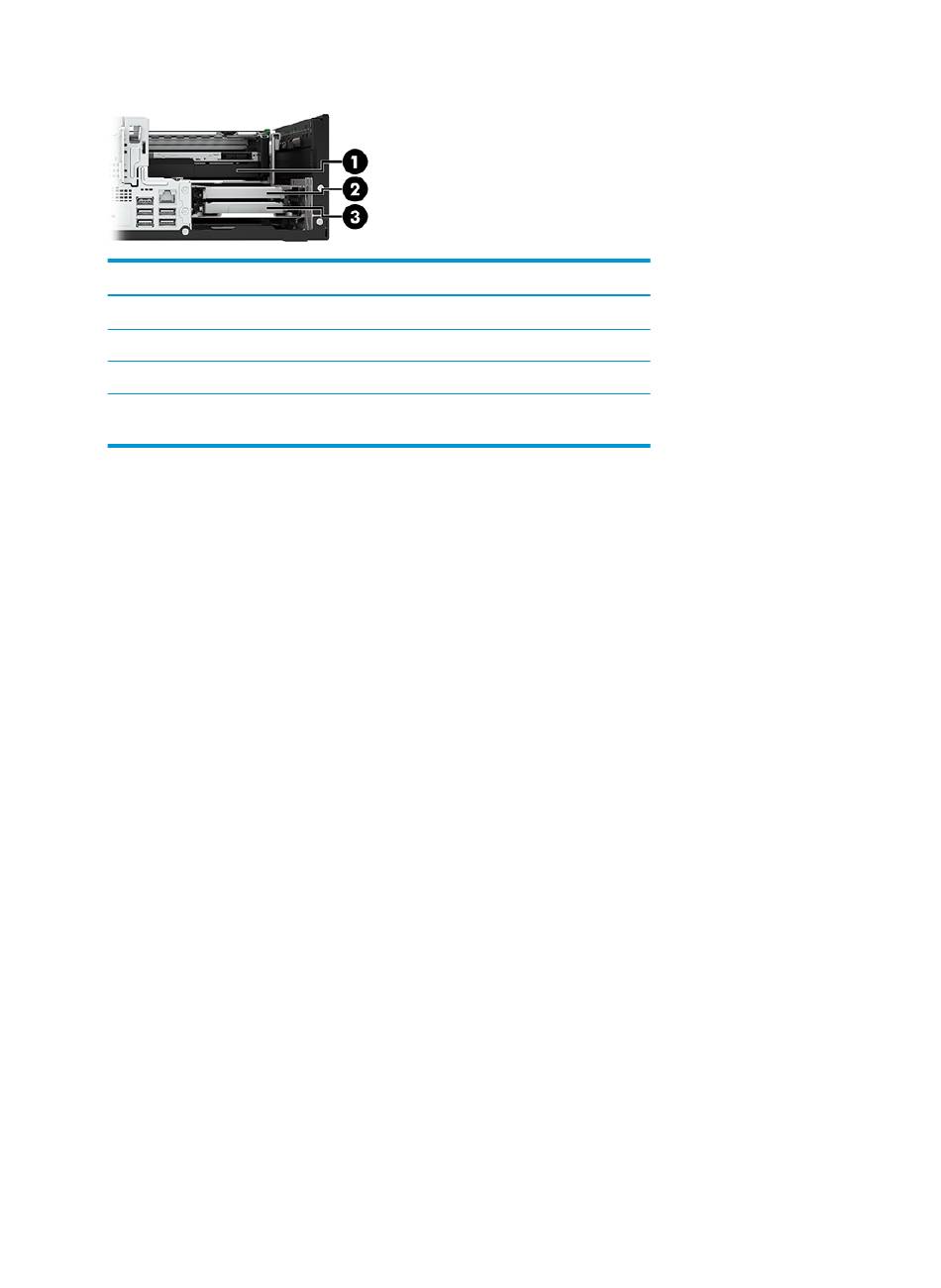

Posición de las unidades
Posición de las unidades
1
Compartimiento para unidad disco duro de 3,5 pulgadas
2
Compartimento para unidad de disco duro primaria de 2,5 pulgadas
3
Compartimiento para unidad disco duro de 2,5 pulgadas
NOTA:
La configuración de la unidad en su equipo puede parecer diferente de la
configuración de unidad mostrada anteriormente.
Para comprobar el tipo y tamaño de los dispositivos de almacenamiento instalados en el equipo, ejecute la
Utilidad de Configuración.
Extracción e instalación de unidades
Cuando instale unidades, siga estas pautas:
El equipo admite hasta tres unidades con las siguientes configuraciones:
●
Dos unidades de disco duro y una unidad óptica (solo Engage Flex Pro)
–
Dos unidades de disco duro y una unidad eSATA
–
Una unidad de disco duro, una unidad eSATA y una unidad óptica (solo Engage Flex Pro)
–
La unidad de disco duro primario Serial ATA (SATA) debe conectarse al conector primario SATA azul
●
oscuro en la placa del sistema con la etiqueta SATA0.
Conecte unidades de disco duro y unidades ópticas secundarias a uno de los conectores SATA de color
●
azul claro en la placa del sistema con las etiquetas SATA1 y SATA2.
Conecte un cable adaptador eSATA opcional al conector eSATA negro de la placa del sistema, rotulado
●
ESATA.
El cable de alimentación para unidades SATA, es un cable de tres cabezales que se conecta en la placa
●
del sistema, haciendo ruteo del primer conector hacia la parte trasera de la unidad de disco duro
primaria, haciendo ruteo del segundo conector hacia la parte trasera de la unidad de disco duro
secundaria, y haciendo ruteo del tercer conector hacia la parte trasera de la unidad óptica.
Debe instalar los tornillos guía para asegurarse de que la unidad esté correctamente alineada en el
●
compartimiento de la unidad y encajada en su lugar. HP le suministra tornillos guía adicionales para los
compartimientos para unidades (cinco tornillos 6-32 estándar plateados y cuatro tornillos métricos M3
negros), ubicados en la parte frontal del chasis, debajo del panel frontal. Cuatro de los cinco tornillos
estándar 6-32 se utilizan como tornillos guía para una unidad de disco duro secundaria. El quinto
tornillo se utiliza para fijar el panel. Los tornillos métricos M3 son necesarios para una unidad óptica. Si
está reemplazando la unidad de disco duro primaria, debe extraer los cuatro tornillos guía de
aislamiento 6-32 azules y plateados de la unidad de disco duro antigua e instalarlos en la nueva.
34
Capítulo 2 Actualizaciones de hardware
