Oxímetro FORE-SIGHT serie MC-2000
Tapa protectora
retirada
Tira de retención de la
tapa protectora
Conexión de
fibra óptica
Punta de limpieza de fibra
óptica macho (naranja)
provista por CASMED
Conexiones
eléctricas
21-22-0223 Rev 20

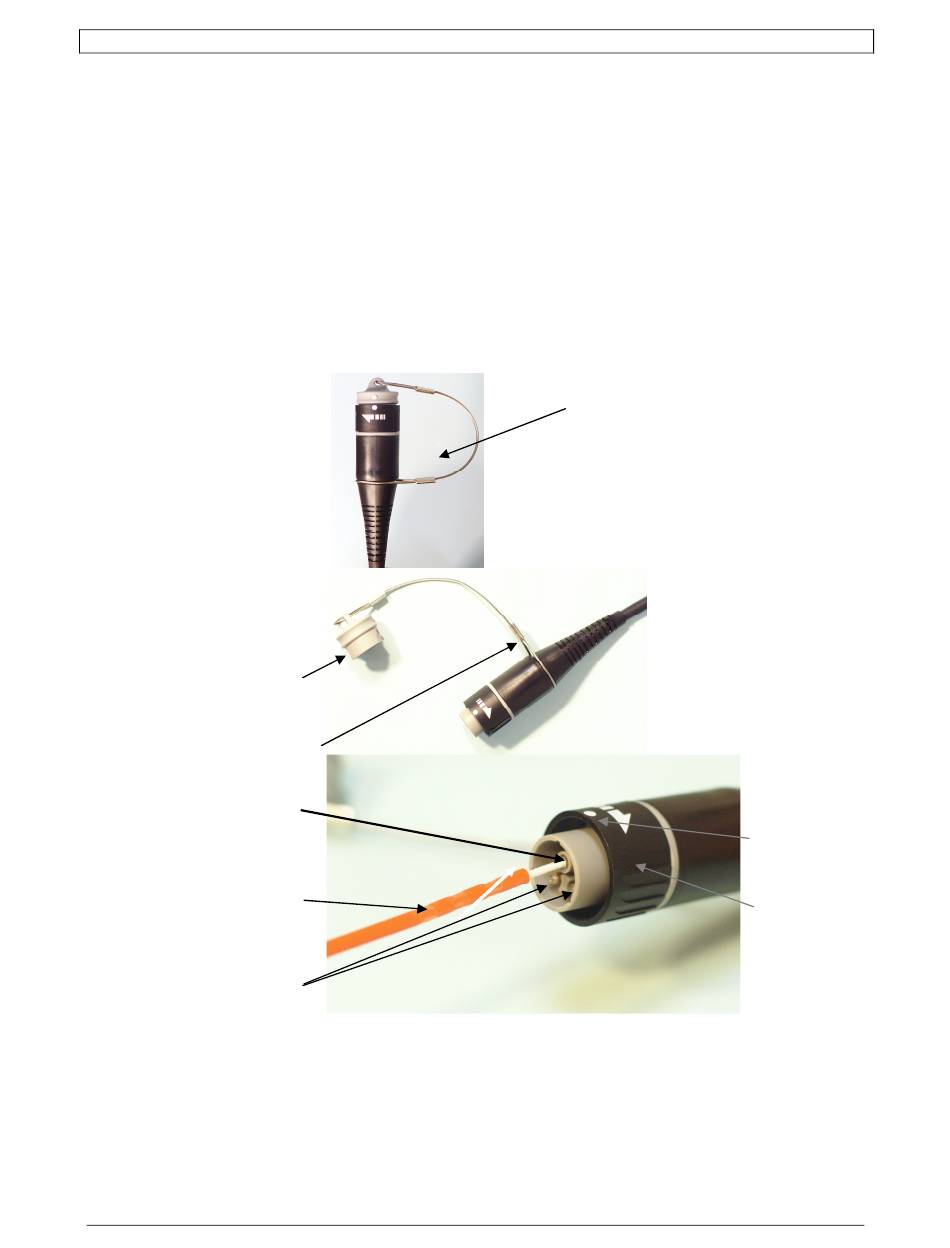

4 Extraiga el enchufe de conexión del cable del preamplificador de
canal apropiado del oxímetro tirando con suavidad hacia fuera en
línea recta (consulte la Figura 20e).
5 Limpie la conexión de fibra óptica del conector del oxímetro mediante
una punta de limpieza de fibra óptica macho (transparente) provista con
el equipo biomédico (consulte la Figura 20e).
6 Alinee el punto blanco del conector del cable del preamplificador con el
punto blanco del conector del oxímetro (consulte la Figura 20f).
7 Empuje el conector del cable del preamplificador con firmeza hacia el
interior de la conexión del oxímetro hasta que el conector se bloquee
(consulte la Figura 20g).
8 Repita los pasos anteriores para los demás cables del
preamplificador.
a
Funciones básicas
Conector redondo
con tapa protectora
colocada
b
c
Punto blanco (marca
de alineación)
Collarín de
retención giratorio
