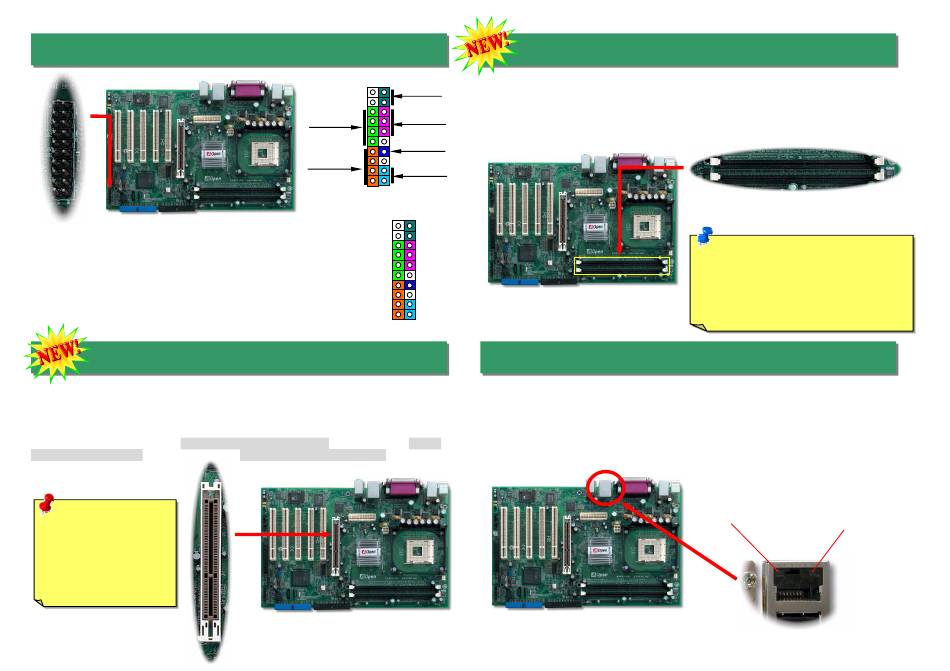

10. Conexión del cable del Panel Frontal
Inserte los conectores "power LED, Keylock, speaker, power y
reset switch" en los correspondientes pins. Si habilita el item
"Suspend Mode" en BIOS Setup, los LED ACPI & Power
centellearán mientras el sistema esté en modo suspendido.
Localice el cable "power switch" de su caja ATX. Es un cable de
2 pins hembra del panel frontal de la misma. Insértelo en el
conector "soft-power switch" marcado como SPWR.
11. Ranura de Expansión AGP 8X
Este modelo está equipado con una ranura AGP 8x la última especificación AGP. AGP 8x
hace funcionar el bus a la frecuencia base AGP de 66-MHz y el ancho de banda es de
2.1Gbytes/s. Es un gran avance en el rendimiento de gráficos 3D. AGP sólo soporta
operaciones de escritura/lectura en memoria y simple-maestro, simple-esclavo, uno-a-uno.
AGP usa ambos picos desubida y bajada del reloj de 66MHz, para 2X AGP, la tas
detransferencia de datos es de 66MHz x 4bytes x 2 = 528MB/s y para AGP 4x, 66MHz
x 4bytes x 4 = 1056MB/s. Ahora se consiguen 66MHz x 4bytes x 8 = 2112MB/s.
Aviso: Se recomienda
encarecidamente
no
instalar tarjetas de 3.3V
AGP, ya que no son
soportadas
por
el
chipset Intel 865-P/PE.
Antes se utilizaba un ancho de banda 64-bit de memoria para el acceso a la misma.
1
Aunque se aumentara el tamaño, la velocidad de acceso permanecía constante, sin
importar cuantos módulos se hubieran instalado. Con la introducción del canal dual de
SPWR
128-bit, se duplica el ancho de banda de la memoria hasta 5.4GB en el modo avanzado de
128-bit. AX4SPE-G y AX4SPE-GN soportan DDR 400/333/266 hasta 2 GB máx.; AX4SP-G
ACPI & PWR
IDE LED
LED
y AX4SP-GN sólo soportan DDR 333/266 hasta 2 GB.
ACPI LED (BLUE)
Speaker
Reset
1
NC
5VSB
NC
SPWR
+5V
ACPI LED-
IDE LED
GND
IDE LED
ACPILED
+5V
NC
+5V
ACPI_B
GND
GND
NC
RESET
SPEAKER
GND
Con la potencia del controlador Realtek 8101L LAN (AX4SP-GN y AX4SPE-GN)
incorporado, esta placa base proporciona 10/100 Mbps Ethernet para uso en la oficina y
el hogar. El conector Ethernet RJ45 está situado encima de los conectores USB. El LED
naranja indica el modo de enlace, luce cunado hay enlace a la red. El verde indica el
modo de transferencia luce cuando se transfieren datos a 100 Mbps. Puede activar o
desactivar esta función en la BIOS.
12. Módulo de memoria (128-Bit DDR Canal Dual)

13. Soporte LAN (AX4SP-GN y AX4SPE-GN)

Módulo memoria canal dual
128-bit DDR
Nota: Para utilizar el canal dual, debe
instalar el mismo tipo de módulos de
memoria en los dos DIMM. Si son de
diferente
tamaño,
el
sistema
sólo
funcionará en modo de simple canal a la
velocidad del módulo inferior.
Verde/Transfer
Naranja/Enlace
DIMMA
DIMMB
