24 Guía de instalación rápida – ACS355

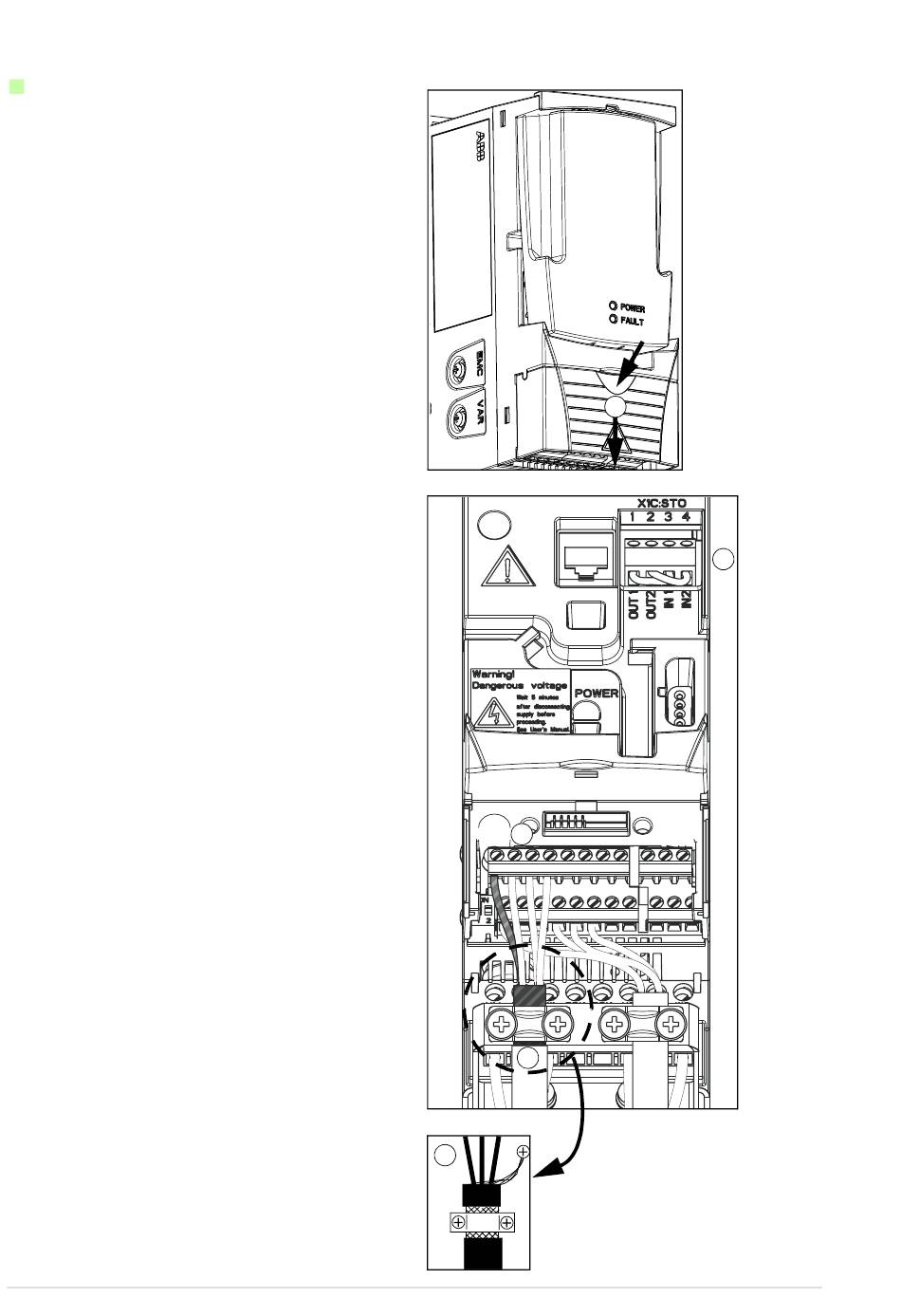

Procedimiento de conexión
1. Retire la cubierta de terminales
presionando el hueco mientras desliza
la cubierta hasta sacarla del bastidor.
2. Pele el aislamiento externo del cable
de señal analógica a 360º y conecte a
tierra la pantalla expuesta bajo la
grapa.
3. Conecte los conductores a los
terminales adecuados. Utilice un par
de apriete de 0,4 N·m (3,5 lbf·in).
4. En el caso de cables con pantalla
doble, trence los conductores de
conexión a tierra de cada par en el
cable y conecte el haz al terminal SCR
(terminal 1).
5. Fije todos los cables fuera del
convertidor de forma mecánica.
6. A no ser que deba instalar el módulo
de bus de campo opcional, vuelva a
deslizar la cubierta de terminales hasta
colocarla en su lugar.
7. Conecte los conductores STO a los
terminales adecuados. Utilice un par
de apriete de 0,4 N·m (3,5 lbf·in).
3
2
2
1
7
