2. Instalación de la bomba de calor
2.1. Transporte, manipulación
Transporte la bomba de calor en posición vertical y de modo que no quede expuesta a las inclemencias del tiempo. Para facilitar el
desplazamiento hasta el lugar de instalación puede ser cuidadosamente recostada sobre su parte trasera.
▪
No incline la bomba de calor más de 45º con respecto a la vertical, podría provocar un mal
funcionamiento del equipo.
NOTA
▪
Debido al elevado peso de la bomba de calor, se recomienda su manipulación por al menos dos
operarios y con ayuda de una carretilla portabultos.

2.2. Dimensiones y conexiones

A continuación se indican las dimensiones generales y las conexiones hidráulicas de las bombas de calor NETZERO CW y NETZERO
BW.
12
10
300

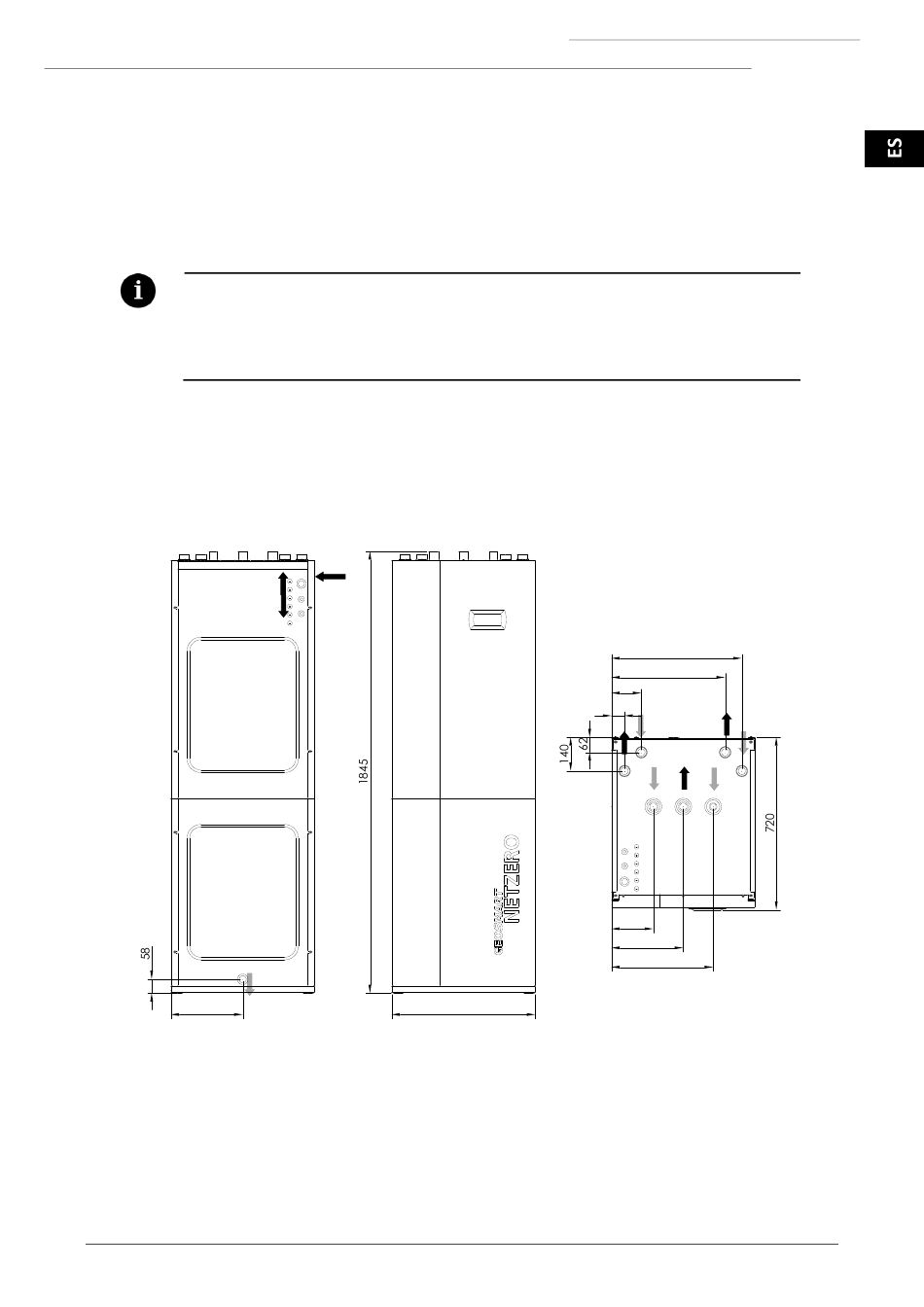

Figura 2.1. Dimensiones generales y conexiones hidráulicas de los modelos NETZERO CW (Cotas en mm).
GEOSMART ENERGY
11
600
71
Manual instalador NETZERO
545
475
125
55
3
2
1 4
7 8 9
175
300
425
