Instalación De Soportes Y Paneles: Soporte De Montaje A Ras A2 - fortress A2 Athens Instrucciones De Instalación

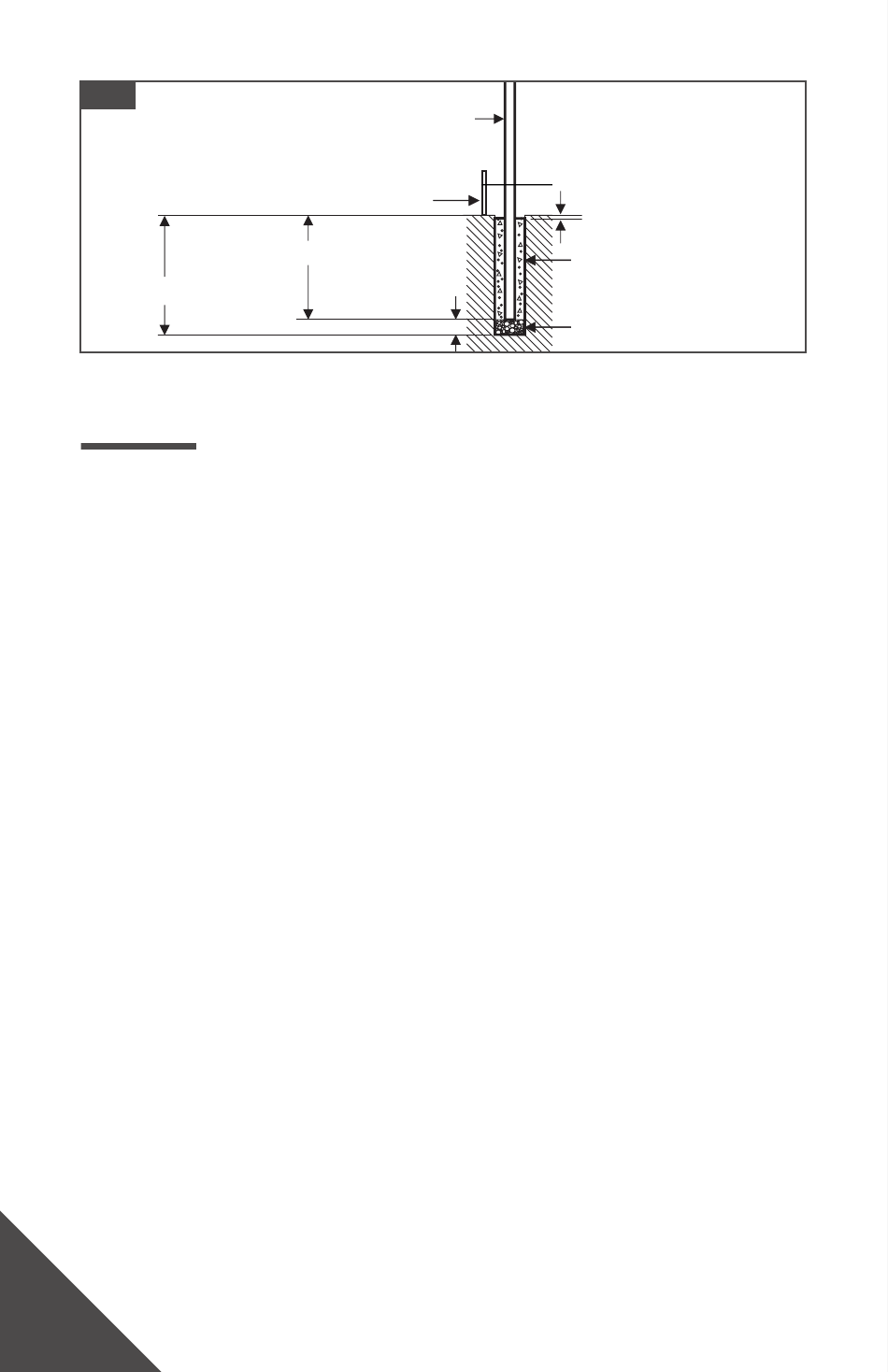

Fig. 1
Estaca para el piso y cuerda guía
27" [685 mm]
INSTALACIÓN DE SOPORTES Y PANELES: SOPORTE DE MONTAJE A RAS A2
*Si se requiere, remítase a las páginas 18-21 para ver las instrucciones para
el corte de los paneles�
Detalles del soporte:
• Este soporte se utiliza en el extremo de un largo de cerca para fijar los
paneles de la cerca A2 a una estructura�
• NO SE REQUIERE ranurado al instalar el panel en un soporte�
Paso 1: Marque las ubicaciones del soporte sobre la superficie
1� Inserte los rieles del panel dentro de los agujeros del poste
preperforados� Como se muestra en la Fig� 1�
2� Inserte los soportes sobre la cara de los rieles del panel que toca la
superficie de la estructura� Como se muestra en la Fig� 2�
3� Utilice un lápiz para marcar el borde superior de las ubicaciones de los
soportes sobre la estructura� Como se muestra en la Fig� 3�
4� Retire el panel y los soportes�
5� Coloque los soportes sobre la marca anterior en el borde superior� Use
un lápiz para añadir una marca para la ubicación del agujero del tornillo�
Como se muestra en la Fig� 4�
Consejo:
• Asegúrese de mantener el poste y el panel a nivel y en la posición de
instalación final cuando marque las ubicaciones de los soportes�
12
24" [609 mm]
3" [72 mm]
CERCAS COMERCIALES A2
Poste
1" [25 mm] de espacio libre
Concreto
Gravilla
