2.2.3 Aspecto

Aspecto

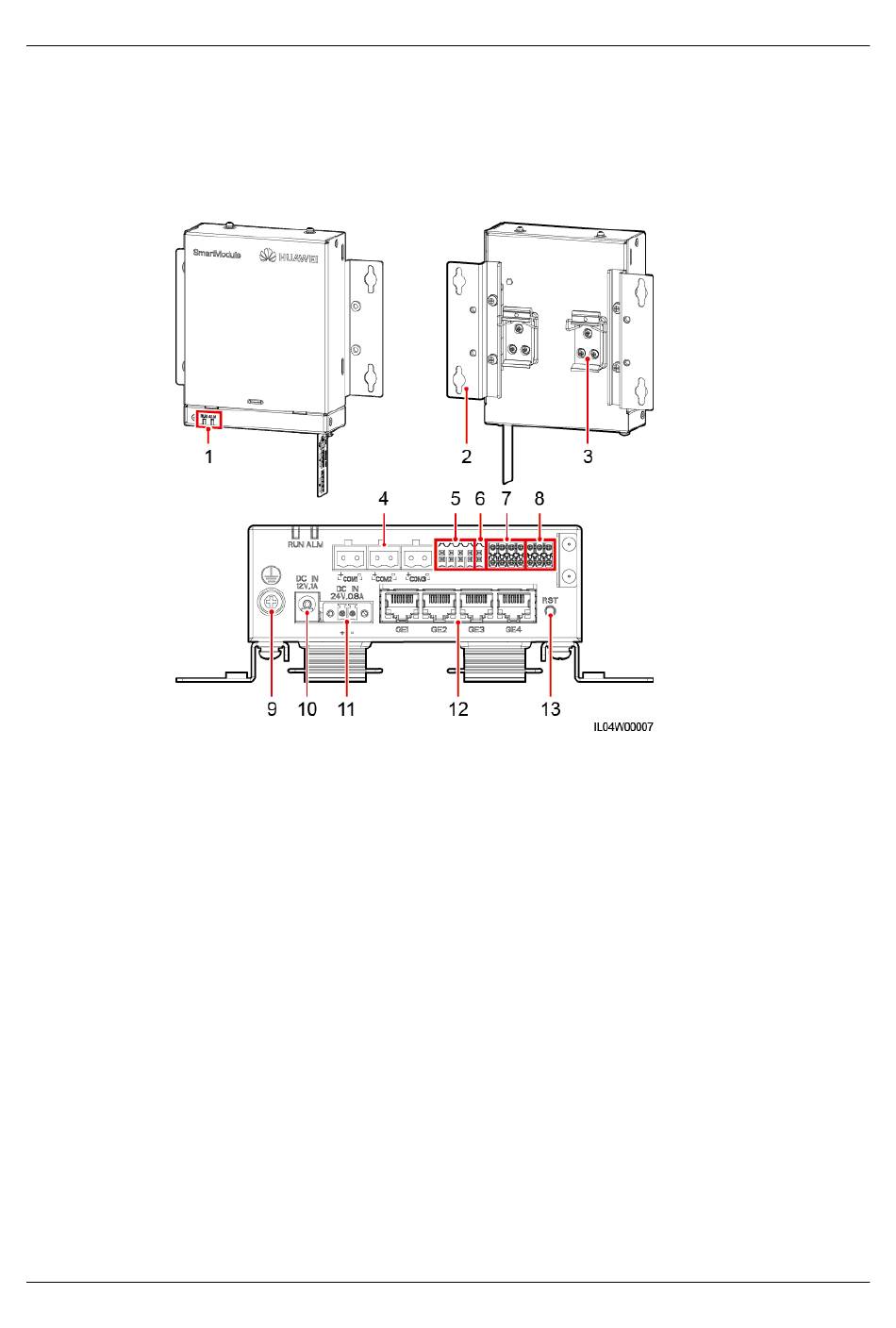

Figura 2-12 Aspecto
(1) Indicadores led
(4) Puertos COM
(7) Puertos AI
(10) Puerto de entrada de
alimentación de 12 V
(13) Botón RST
Edición 04 (2020-03-11)
(2) Orejeta de montaje
(5) Puertos DI
(8) Puertos PT
(11) Puerto de entrada de
alimentación de 24 V
Copyright © Huawei Technologies Co., Ltd.
2 Descripción general del producto
(3) Abrazadera del riel de guiado
(6) Puerto de salida de alimentación de
12 V
(9) Punto de puesta a tierra de
protección
(12) Puertos GE
