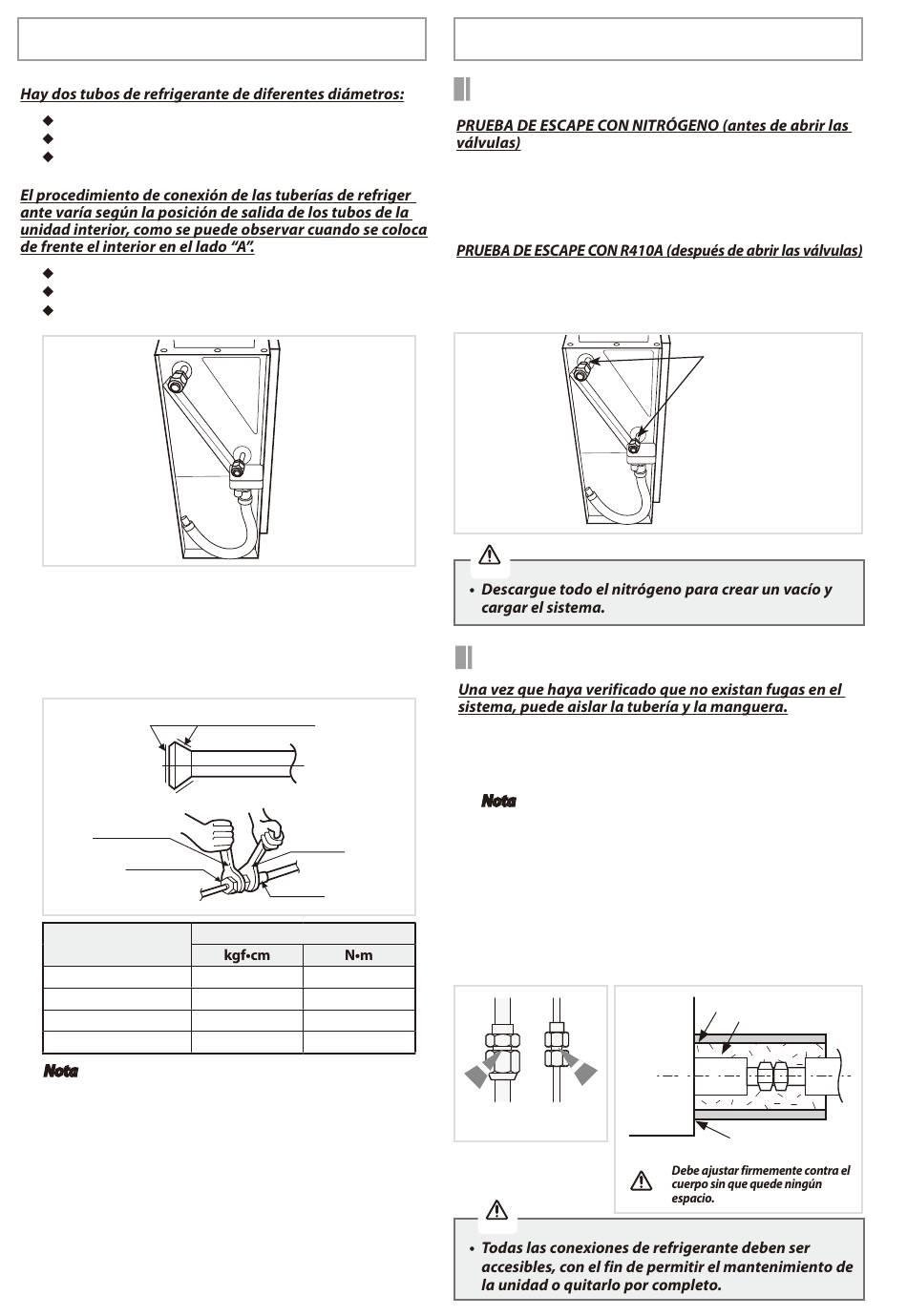

Conexión del tubo de refrigerante
A Uno más pequeño para el líquido refrigerante.
Uno más grande para el gas refrigerante.
El interior del tubo de cobre debe estar limpio y sin suciedad.
Puerto del líquido refrigerante.
Puerto del gas refrigerante.
Puerto para la manguera de salida.
※ Los diseños y la forma están sujetos a cambios según el
modelo.
1.
Quite la contracción del tubo en los tubos y conecte las
tuberías de ensamblaje a cada tubo, ajustando las tuercas,
primero manualmente y después con una llave de apriete,
una llave inglesa aplicando la siguiente torsión.
Aceite refrigerante
Llave de apriete
Tuerca abocardada
Diámetro exterior
(mm)
6,35
9,52
12,70
15,88
Nota
Debe aplicar aceite refrigerante en el área de
abocardado para evitar una fuga.
2.
Asegúrese de que no existan rajaduras o deformaciones en
el área doblada.
22
A
Llave inglesa
Junta
Torsión
140~180
14~18
350~430
34~42
500~620
49~61
690~830
68~82
Ejecución de la prueba de escape y el aislamiento
Prueba de escape
Para detectar fugas de refrigerante básicas, antes de restabl-
ecer el vacío y recircular el R-410A, el instalador debe presuri-
-
zar todo el sistema con nitrógeno (utilizando un regulador de
presión) a una presión superior a 4,1MPa (manómetro).
Antes de abrir las válvulas, descargue todo el nitrógeno en el
sistema y origine un vacío.Después de abrir las válvulas, verifique
las pérdidas con un detector de fugas de refrigerante R-410A.
PRECAUCIÓN
Aislamiento
Para evitar problemas de condensación, coloque caucho de
1.
butadieno acrilonitrilo T13,0 o más grueso por separado
alrededor de cada tubo de refrigerante.
Nota
Siempre haga que el sellado de las tuberías esté
orientado hacia arriba.
2.
Enrolle cinta aislante alrededor de los tubos y la manguera
de salida evitando comprimir demasiado el aislamiento.
Termine envolviendo cinta aislante alrededor del resto de
3.
las tuberías que conducen a la unidad exterior.
4.
Los tubos y los cables eléctricos que conectan la unidad
interior con la unidad exterior deben fijarse a la pared con
conductos adecuados.
Verificación de fugas
PRECAUCIÓN
Verificación
de fugas
Tubo con cubierta de
aislamiento
Tubo de aislamiento
Unidad
interior
Asegúrese de super-
poner el aislamiento
PRECAUCIÓN
