Resumen de contenidos para NewLine RS+ Serie
- Página 1 Serie Pantalla táctil interactiva Guía de inicio rápido -V1.0-...
- Página 2 Bienvenido al mundo de NEWLINE. Gracias por elegir la pantalla táctil interactiva de la serie RS de NEWLINE. Utilice este documento para aprovechar su pantalla al máximo. Este dispositivo cumple con el apartado 15 de las normas de la FCC. La operación está sujeta a...
-
Página 3: Utilización De Símbolos
Utilización de símbolos En este documento se han utilizado símbolos para indicar las actividades que necesitan una atención especial. Los símbolos utilizados se definen de la siguiente manera: Proporciona información adicional para complementar el texto NOTA principal. Señala una situación posiblemente peligrosa que, en caso de no evitarla, puede resultar en daños del equipo, la pérdida de datos, ATENCIÓN el deterioro del funcionamiento o unos resultados inesperados. -
Página 4: Indicaciones De Seguridad
Indicaciones de seguridad Por su propia seguridad, lea las siguientes indicaciones antes de utilizar el producto. Las operaciones inadecuadas pueden dar lugar a lesiones graves o daños materiales. No intente reparar el producto por su cuenta. ADVERTENCIA Desconecte el producto de la fuente de alimentación inmediatamente si se producen averías graves. - Página 5 ADVERTENCIA No coloque objetos sobre el producto. • No coloque objetos, como por ejemplo recipientes de líquidos (jarrones, macetas, cosméticos o medicinas líquidas) sobre el producto. • En caso de verter agua u otro líquido sobre el producto, se puede producir un cortocircuito dando lugar a un incendio o choque eléctrico.
- Página 6 ATENCIÓN Mantenga el producto alejado de equipos de radio. El producto cumple con la norma internacional relativas a las interferencias electromagnéticas para evitar interferencias de radio. No obstante, interferencias pueden existir y afectar los receptores de radio causando ruidos. En caso de ruido observado, intente aplicar las siguientes soluciones.
-
Página 7: Elementos Y Funcionalidades

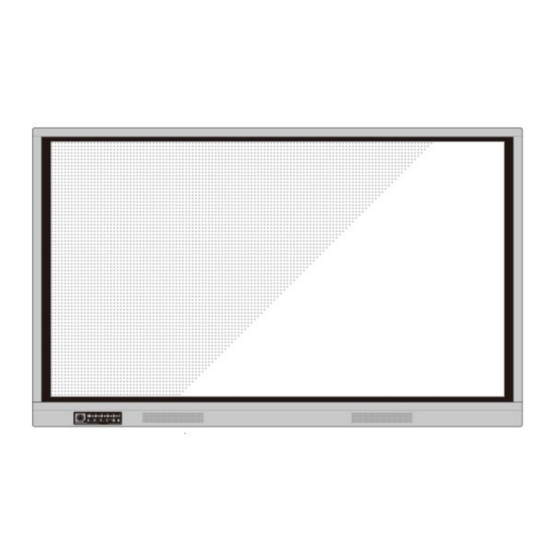

Elementos y funcionalidades Elementos Vista frontal ♦ Vista trasera ♦ • 65 pulgadas... - Página 8 75 pulgadas / 86 pulgadas Receptor a distancia Altavoces Enchufe de la fuente de Encendido/apagado alimentación Sensor de luz Interruptor de encendido Cubierta de la placa frontal Puerto de PC interna (OPS) Puertos frontales Puertos traseros Botones en la parte frontal...
-
Página 9: Puertos Frontales
Puertos ATENCIÓN Los puertos USB frontales y los puertos USB 3.0/2.0 traseros cambian la conexión en función de las fuentes de señal. Si la fuente de señal actual está recibiendo datos de un producto externo conectado al puerto, cambie la fuente de señal después de finalizar la lectura de datos. En caso contrario, los datos o el propio producto pueden sufrir daños. - Página 10 65 pulgadas •...
- Página 11 75 pulgadas / 86 pulgadas •...
-
Página 12: Mando A Distancia
Botones en la parte frontal ♦ Botones Operaciones Funcionalidades Encendido/apagado Color rojo fijo: La pantalla está en modo de • Presión corta apagado Color blanco fijo: La pantalla está encendida y • funcionando Inicio Presión corta Ir a la página de inicio Volver Presión corta Volver al último menú/Salir Presión corta... -
Página 13: Botones Funcionalidades
Botones Funcionalidades Botones Funcionalidades Ajuste automático de la Encendido/apagado pantalla (para la fuente de Silenciar/Desactivar el señal VGA) silenciamiento de audio Abrir la aplicación de Introducir número navegación Cambiar modo de Ir a la página de inicio retroiluminación de la t ll Abrir/Cerrar la función de Volver al anterior/Salir... -
Página 14: Medidas De Seguridad
Guía de instalación Medidas de seguridad Condiciones de instalación ♦ Mantener la Evitas campos Mantener la Evite descargas temperatura magnéticos humedad relativa eléctricas inferior a 120 fuertes inferior a 70% °F(≤50 °C) Mantener lejos de vapores Evitar líquidos No utilizar a la No instalar inflamables corrosivos... -
Página 15: Medidas De Seguridad Durante La Instalación
Medidas de seguridad durante la instalación ♦ Carga del peso Peso del producto: 161 lb/ 73 kg (86 pulgadas), 123 lb/ 56 kg (75 pulgadas), 99 lb/ 45 kg (65 pulgadas) • Si utiliza un soporte móvil, asegúrese de que el peso del producto sea inferior a la capacidad de carga del soporte móvil. -
Página 16: Ventilación
♦ Ventilación Garantice una ventilación adecuada y/o un entorno con aire acondicionado. Recomendamos mantener ciertas distancias entre el lado del producto y la pared o los paneles. Los requisitos de ventilación se presentan en la siguiente imagen: Izquierda ≥ 100 mm Derecha ≥... -
Página 17: Instalación
Instalación Las dimensiones de las cuatro aberturas de montaje de los soportes del panel posterior cumplen las normas VESA MIS-F (85 o 75 pulgadas: 800 x 400 mm/31,50 x 15,75 pulgadas; 65 pulgadas: 600 x 400 mm/23,62 x 15,75 pulgadas). Utilice tornillos de rosca métrica M8 de 10 a 15 mm de largo (0,40 a 0,59 pulgadas) para fijar la pantalla táctil al sistema de montaje. -
Página 18: Instalación De Pc Interna (Opcional)
Instalación de PC interna (opcional) ATENCIÓN La PC interna no trabaja con conexiones en caliente. Por tanto, la PC interna se debe insertar o eliminar cuando la pantalla esté apagada. En caso contrario, se podrá dañar la pantalla o la PC interna. Deberá... - Página 19 Encendido/apagado Encendido Paso 1: Conecte la fuente de alimentación entera a una toma eléctrica y enchufe el conector eléctrico en la parte lateral del producto. Asegúrese de que la fuente de alimentación cumpla con el rango de 100 V a 240 V y la frecuencia de 50 Hz/60 Hz ±...
- Página 20 Apagado Paso 1: Pulse el botón de encendido en el panel frontal o el botón de encendido en el mando a distancia; si está instalada la PC interna, se mostrará la información presentada en la siguiente imagen. Paso 2: Vuelva a pulsar el botón de encendido del panel de control frontal o el botón de encendido del mando a distancia;...
-
Página 21: Manejo De La Pantalla Táctil
Manejo de la pantalla táctil Pantalla de inicio Después de encender el producto, se mostrará la página de inicio de la pantalla, de acuerdo con la siguiente imagen: Inicio Toque en cualquier lugar de la pantalla de inicio para empezar una reunión y el producto irá... - Página 22 El complemento muestra todas las aplicaciones preinstaladas, incluido las de navegador, música, teclado, calculadora, correo electrónico, visualización de archivos, visualización de escritorio y Newline Cast, etc. Haga clic en el icono de la aplicación deseada para iniciarla. Haga clic en Add (Añadir) para personalizar la página de inicio. Puede añadir un máximo de 5 accesos directos a sus programas, complementos o...
-
Página 23: Barra De Herramientas Lateral
Barra de herramientas lateral ♦ En el modo de notas, pizarra blanca, inicio, vuelta y Windows, los iconos se muestran por defecto en la barra de herramientas a ambos lados de la pantalla. Puede ocultar una o ambas barras de herramientas laterales en los ajustes o moverlas arriba o abajo por la pantalla, disminuir o ampliar con gestos táctiles. -
Página 24: Barra De Estado Y Ajustes
Barra de estado y ajustes ♦ En la parte superior derecha de la página de inicio se muestran tres iconos de estado de trabajo (soporte(s) USB, Ethernet y Wi-Fi), el acceso directo a los ajustes del sistema y la vuelta a la página de inicio de la pantalla. Icono Funcionalidades Si hay un soporte USB conectado al puerto USB, aparecerá... -
Página 25: Añadir Un Acceso Directo
Haga clic en para ver accesos directos a los programas de Windows • cargados por el asistente de Newline en el sistema operativo integrado. Para consultar más detalles, vea «Añadir programas de Windows de acceso directo en el sistema inteligente». -
Página 26: Newline Assistant (Asistente De Newline)
Introducción ♦ Newline Assistant (asistente de Newline) es una herramienta que sirve como puente entre el sistema operativo integrado y la PC interna (OPS). Ayuda a añadir los accesos directos a programas de Windows a la página de inicio y proteger los datos almacenados en soportes USB mientras cambie entre las fuentes de señal. -
Página 27: Añadir Programas De Windows De Acceso Directo En El Sistema Inteligente
Añadir programas de Windows de acceso directo en el sistema inteligente ♦ Paso 1: En Windows, inicie el programa Newline Assistant y arrastre los iconos de programas o iconos de acceso directo a carpetas a añadir desde el escritorio o menú... - Página 28 Nota Por defecto, la aplicación Newline Assistant se añade a la pestaña Paso 4: Toque el icono y añade el acceso directo a la página de inicio. Vuelva a tocarlo para eliminar el acceso directo. Paso 5: Vuelva a la página de inicio. Haga clic en el icono de la aplicación de Windows...
-
Página 29: Menú De Configuración Rápida
Menú de configuración rápida Deslizando la pantalla desde abajo hacia arriba de la pantalla con dos dedos, podrá abrir el menú de configuración rápida de acuerdo con la siguiente imagen. Icono Funcionalidades Arrastre la barra deslizante para ajustar el brillo. Arrastre la barra deslizante para ajustar el volumen. -
Página 30: Para Obtener Más Información
Más información Para obtener más información Visite nuestra página web (www.newline-interactive.com) para consultar un manual de usuario detallado. Contacte con nosotros para obtener ayuda Envíenos un correo electrónico a la dirección support@newline-interactive.com. Nuestra empresa no deja de esforzarse por innovar los productos y mejorar las tecnologías empleadas. Por tanto, podemos modificar las especificaciones y la información del producto sin previo aviso.
