KIOUR FA3F Manual De Instrucciones

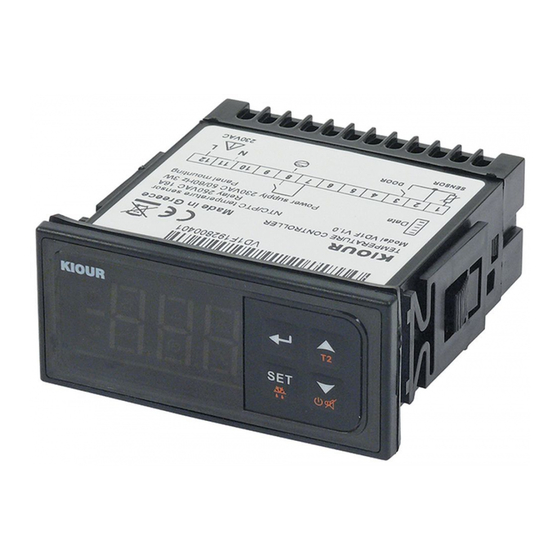

TERMOSTATO DE CONGELADOR Modelo FA3F
PRECAUCIÓN
Lea atentamente las instrucciones de uso antes de instalar y usar este dispositivo y guárdelas para futuras referencias. Preste atención a la instalación y al cableado
eléctrico. Use este dispositivo únicamente como se describe en este documento y no lo use como dispositivo de seguridad. El dispositivo debe desecharse de acuerdo
con las normas locales en relación con la recogida de equipos eléctricos y electrónicos.
DESCRIPCIÓN
FΑ3F es un termostato de control de cámaras de congelación con control de descongelación.
sensores de tipo NTC / PTC. Dispone de 3 dígitos de visualización de temperatura con una precisión de 0,5°C y 4 teclas. Tiene una entrada digital para controlar la puerta de
la cámara. Dispone de 3 relés: de compresor 30Α 250VAC, de ventilador 10Α 250VAC, de descongelación10Α 250VAC. La descongelación puede ser eléctrica o de gas
caliente. Tiene un zumbador que se activa en caso de alarma.
través de la entrada en serie se puede conectar a la red de KIOUR CAMIN modbus para el control y monitorización total del dispositivo.
INDICACIONES Y FUNCIONES DEL TECLADO.
Para más información sobre las indicaciones en pantalla en cuanto a las alarmas del dispositivo, consulte la
página 3.
AJUSTE DE TEMPERATURA - PUNTO DE AJUSTE (SET POINT)
1. Pulse y se mostrará el parámetro SPo.
2. Pulse y se mostrará su valor, mientras que con las teclas
3. Pulsando puede registrar el nuevo valor y el dispositivo funcionará correctamente con la nueva configuración.
CONFIGURACIÓN DE FÁBRICA DEL DISPOSITIVO
1. Pulse y se mostrará el parámetro SPo. Al pulsar 3 veces
2. Pulse para mostrar el valor del parámetro y con
3. Pulse de nuevo para salir del menú de parámetros y volver a la configuración de fábrica del dispositivo.
ACTIVACIÓN / DESACTIVACIÓN DEL DISPOSITIVO
1. Para desactivar el dispositivo, presione
2. Para activar el dispositivo, pulse
DESCONGELACIÓN MANUAL
Pulsando durante 3 segundos, se inicia la descongelación manual de duración igual a la que haya establecido en el parámetro dd2.
Para más información sobre la descongelación, consulte la descripción del parámetro dt6 (parámetro Νº 11 - página 2).
PROGRAMACIÓN DE PARÁMETROS
ATENCIÓN: para que pueda acceder al menú completo de parámetros, el 4o parámetro Cod debe establecerse en 22 (consulte la tabla de parámetros en la página 2).
1. Pulse para entrar en el menú de parámetros.
2. Seleccione el parámetro que desee con
3. Pulse o para cambiar su valor y
4. Pulse para salir del menú de parámetros.
CARACTERÍSTICAS TÉCNICAS
Alimentación: 230VAC 50/60Hz / Potencia máxima de funcionamiento: 3W / Firmware: V7
Se recomienda el uso de un interruptor automático - un fusible cortacircuitos: 0,5Α (no se incluye)
Dos sensores de temperatura de la cámara y del alternador NTC 10K 1% 25
temperatura -50÷+110°C (-58÷+230°F) no se incluye) / Precisión: 0,5°C
Zumbador de (buzzer) / Entrada en serie 5pin connector / Entrada digital de puerta
Relé de compresor 30Α res. Contacto "normally open" de 250VAC / Relé de ventilación y de descongelación 10A res. Contacto "normally open" de 250VAC / Carga eléctrica
máxima 16Α
Conexiones: cable de sección transversal de 2,5 mm² para el relé / cable de sección transversal de 0,25 - 1,0 mm² para el sensor y el interruptor de la puerta
Acoplamiento con tablilla de conexiones eléctricas de 18Α
torque máximo de 0,4Nm
Temperatura de funcionamiento: -15÷+55°C / Temperatura de almacenamiento: -20÷+80°C
Dimensiones 37x79x81mm / El dispositivo se monta en la parte frontal de un panel con un orificio de 29 x 71 mm y se sujeta con abrazaderas laterales / Grado de protección
IP65 parte frontal
ENTRADA EN SERIE
FA3F se conecta a través de la entrada en serie a la llave de memoria o al registrador Mini Logger o a la red KIOUR CAMIN.
 Llave de memoria: los valores de los parámetros se guardan en la llave de memoria o se registran desde ella al termostato.
El dispositivo se monta en la parte frontal de un panel con un orificio y se sujeta con abrazaderas laterales. A
Indicaciones
compresor ON
ventilador ON
descongelación ON
alarma ΟΝ
avería ON
o
se muestra el parámetro Cod.
introduzca el valor 31.
simultáneamente durante 3 segundos.
durante 3 segundos.
o y pulse
para registrar su nuevo valor.
para cable de sección transversal de hasta
El control de la temperatura ambiente y del alternador se realiza mediante
puede cambiar el SPo.
Pulsando puede registrar el valor del parámetro
para que se muestre su valor.
C de rango de temperatura -37÷+110°C (-34÷+230°F) IP68 (o PTC 1Κ 25
o
2,5 mm²
Teclado
entrada/salida en el menú de parámetros
visualización del valor del parámetro
registro de un nuevo parámetro
descongelación manual o calentamiento de
cuenta regresiva
flecha arriba
indicación de la temperatura del alternador Τ2
Dispositivo OFF (ver abajo)
flecha abajo
silenciar zumbador
Dispositivo ON/OFF (ver abajo)
Cod.
/ Se recomienda el uso de una llave dinamométrica con
Firmware V7
C de rango de
o
1
