Sanhua SEC Serie Manual De Instrucciones Y De Instalación

Controlador eev

Publicidad

Enlaces rápidos

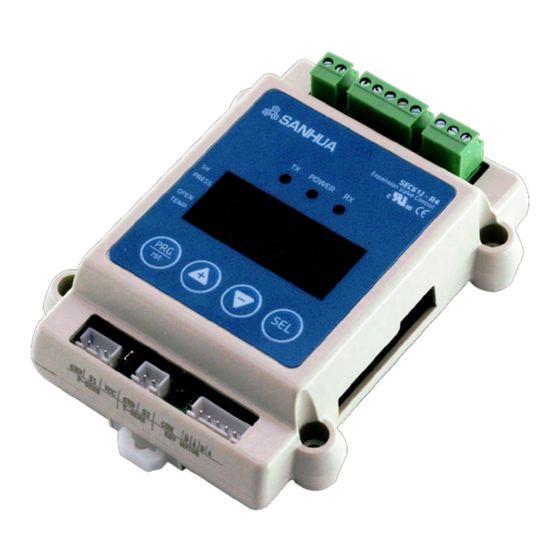

Controlador EEV serie SEC
Manual/Instrucciones de instalación
II-SEC61-ES-R2105

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Sanhua SEC Serie

  • Página 1 Controlador EEV serie SEC Manual/Instrucciones de instalación Copyright © SANHUA 2019 II-SEC61-ES-R2105 Sujeto a modificaciones sin previo aviso...
  • Página 2 11. Evite utilizar el producto cerca de un dispositivo que genere un fuerte ruido de alta frecuencia (máquinas soldadoras de alta frecuencia, máquinas de coser de alta frecuencia, sistemas de radiotelegrafía de alta frecuencia, controlador) Copyright © SANHUA 2019 II-SEC61-ES-R2105...
  • Página 3 Salida de EEV (unipolar) Comunicación RS 485 Funcionamiento -30 ~ 55 ºC, humedad ≤95% RH Almacenamiento -30 ~ 55 ºC, humedad ≤95% RH Nivel de protección IP20 Copyright © SANHUA 2019 II-SEC61-ES-R2105 3 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 4: Observaciones Para La Instalación

    Recomendamos instalar los sensores de temperatura y presión a menos de 0,5 m del evaporador para evitar la interferencia de la temperatura ambiente y la caída de presión para el cálculo del recalentamiento. Copyright © SANHUA 2019 II-SEC61-ES-R2105 4 / 17...
  • Página 5: Conexiones Por Cable

    YCQC: 10-30Vdc YCQB: 0.5-3.5V Sensor de presión P-SENS (Blanco) YCQC: 4-20mA YCQB: GND (Negro) YCQC: N/A Terminal Sensor de temperatura T-SENS NTCSK/B3970 Salida EEV EEV MOTOR Copyright © SANHUA 2019 II-SEC61-ES-R2105 5 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 6 4. Si utiliza un transformador, asegúrese de que la potencia mínima es de 15 VA (para 1 controlador + 1 EEV). 5. Diámetro mín./máx. del cable: 0,2 mm²~1,3 mm² 6. 24Vdc o 24Vac para SEC611, 24Vdc solo para SEC612. Copyright © SANHUA 2019 II-SEC61-ES-R2105 6 / 17...
  • Página 7: Configuración Del Conmutador Dip

    DIP 3: ON Fase 2, 2000 pasos, 100pps Conmutador DIP 2: ON, conmutador DIP 3: ON Modo personalizado, configurado por la tabla 3 de parámetros Copyright © SANHUA 2019 II-SEC61-ES-R2105 7 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 8 1. Al utilizar el modo manual/de funcionamiento, mantenga la señal RUN del compresor siempre en modo ON. 2. En el modo de funcionamiento, la señal analógica externa de 4-20mA o 1-5V entra a través del puerto del sensor de presión. Copyright © SANHUA 2019 II-SEC61-ES-R2105...
  • Página 9: Botones Y Funcionamiento

    Acceder a la interfaz de configuración de parámetros / retroceder a la lista de parámetros Cambiar entre pantallas de visualización de parámetros, aumentar/disminuir los parámetros Tecla de confirmación, cambiar de parámetro en la tabla de parámetros, mantener pulsado para guardar el parámetro Copyright © SANHUA 2019 II-SEC61-ES-R2105 9 / 17...
  • Página 10 7. Cuando haya terminado de hacer modificaciones, mantenga pulsado durante 3 segundos para guardar toda la configuración y regresar a la interfaz de funcionamiento. Copyright © SANHUA 2019 II-SEC61-ES-R2105 10 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 11 40004 Duración de la ratio de inicio Cuando el controlador recibe la señal RUN del compresor, EEV mantendrá la ratio de inicio a lo largo de la duración. Copyright © SANHUA 2019 II-SEC61-ES-R2105 11 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 12: Alarm Mode

    Nota: StP no es una alarma, sino un recordatorio de que la señal RUN del compresor está desconectada. El botón de reinicio manual de la alarma está en la cara lateral del controlador SEC. Copyright © SANHUA 2019 II-SEC61-ES-R2105 12 / 17...
  • Página 13: Tabla De Parámetros

    Cuando la configuración de la alarma está en ON, si la temperatura/presión del sistema supera/no alcanza el valor de alarma establecido y excede el tiempo de retraso, el controlador generará una alarma y actuará en consecuencia Copyright © SANHUA 2019 II-SEC61-ES-R2105...
  • Página 14 1) Seleccione rSt para establecer la contraseña (por defecto 5) y a continuación, mantenga pulsado para que el controlador se restablezca a los ajustes de fábrica. Copyright © SANHUA 2019 II-SEC61-ES-R2105 14 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 15 500(8)=500PPS 1) La Tabla 3 de parámetros no suele utilizarse, el EEV estándar de SANHUA puede configurarse directamente con el conmutador DIP. Si quiere modificar la tabla 3 de parámetros, modifique el conmutador DIP en primer lugar. (Ver página 5) 2) Dado que el valor máximo que muestra la pantalla del controlador es 999, el total de pasos de pulso 50 significa 500 pasos.
  • Página 16: Protocolo De Comunicación

    Presión presente Analógico INT 16 -1.0~1.0 ×10 40114 Temperatura presente Analógico INT 16 -100.0~100.0 ×10 40116 Ratio de apertura de EEV Analógico INT 16 0.0~100.0 ×10 Copyright © SANHUA 2019 II-SEC61-ES-R2105 16 / 17 Sujeto a modificaciones sin previo aviso...
  • Página 17 Copyright © SANHUA 2019 II-SEC61-ES-R2105 Sujeto a modificaciones sin previo aviso...

Este manual también es adecuado para:

Sec611Sec612-r4
