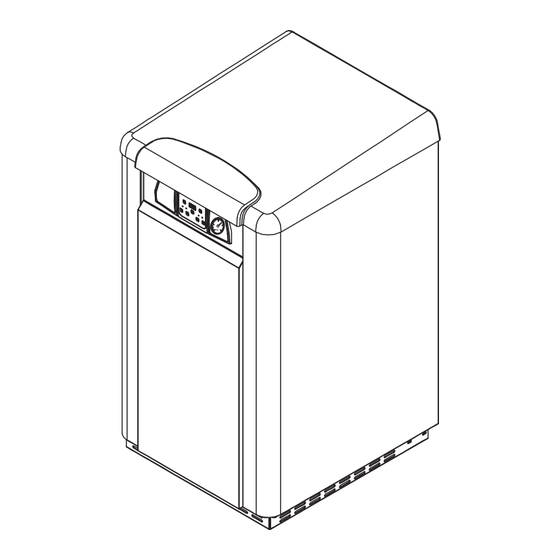

- Página 1 Climatizador de Piscinas CP70 Professional 240 1...
-
Página 3: Tabla De Contenido
Indice Sección Título Página Introducción Encendido, uncionamiento y pagado Controles Preliminares Tablero de Control Primer ncendido Regulación de la emperatura de l agua de la p iscina Control de la presión del circuito primario Apagado del limatizador de iscinas Información General Dimensiones xternas Esquema de uncionamiento Características écnicas... -
Página 4: Introducción
Climatizador de Piscinas DIGITAL CP70 Professional Introducción Este manual contiene información sobre el uso, instalación y mantenimiento del Climatizador de Piscinas Caldaia modelo CP 70 Professional Se recomienda la lectura del presente manual antes de la instalación del equipo. La instalación debe estar realizada en un todo de acuerdo con las disposiciones de ENARGAS, municipales o locales (según corresponda) y con las indicaciones del presente manual. -
Página 5: Tablero De Control
Tablero de control “A” - Botón de encendido/apagado “F” - Indicador de presencia de llama “B” - Regulación de temperatura de agua de piscina “G” - Indicador de bloqueo “C” - Botón de info / service (sólo para el service) “H”... -
Página 6: Información General
Climatizador de Piscinas DIGITAL CP70 Professional Información general Dimensiones externas Esquema de funcionamiento Preso stato de humos 2) Intercambiador primario 3) Quemador 4) Presostato de agua 5) Válvula de gas 6) Electroventilador Entrada Retorno 7) Termostato de seguridad Mandada de gas circuito primario 8) Vaso de expansión... -
Página 7: Características Écnicas T
Características técnicas 2.2 Tablero de control Ficha técnica CP70 Professional Unidad Descripción Gas Natural Gas Licuado Potencia máxima consumida Kcal/h 70.000 58.800 Kcal/h 13.440 otencia m ima consumida ín 16.000 Kcal/h 64.400 54.100 Potencia entrega máxima Potencia entrega mínima Kcal/h 14.700 12.365 Rendimiento nominal... -
Página 8: Lugar De Nstalación I
Climatizador de Piscinas DIGITAL CP70 Professional Lugar de instalación El lugar de instalación del equipo debe cumplir con las disposiciones indicadas en el presente manual además de las disposiciones provinciales y municipales del ENARGAS. En caso que el equipo se coloque en el interior de un local, se deben respetar las indicaciones de EN RGAS y municipales, tanto para el tipo de local como para la salida de humos. -
Página 9: Conexi N Idráulica Ó H
Conexión hidráulica El diámetro de la cañería debe ser como mínimo el de salida del equipo (1 1/2”). No se debe instalar ninguna válvula ni poner ninguna restricción en la línea entre la salida del calentador y la piscina. Si se obstruye el flujo de agua entre el calentador y la piscina, podría deteriorarse el equipo. -
Página 10: Salida De Humos Equipos Exteriores
3) Colocar el kit de salida de humos para interior (provisto por Caldaia bajo pedido) según el gráfico correspondiente a la necesidad de salida de humos del equipo. - Página 11 Detalle de fijación de brida Terminal de humos Sello Ø60 en silicona Tubo de Tubo de Aluminio Ø80 Aluminio Ø60 O´ring en silicona Ø80 Junta Ø128 Importante: El local donde esté instalado el equipo no debe ser de atmósfera corrosiva y debe ser no habitable. Opción 1 Salida Horizontal Longitud...
-
Página 12: Opción 2 Salida Vertical
Climatizador de Piscinas DIGITAL CP70 Professional Terminal Ø80 O´ring en Curva 90º de silicona Ø80 Aluminio Ø80 Tubo de Aluminio Ø80 Tornillos de O´ring en fijación silicona Ø80 Junta Ø128 Salida con brida Ø80 Climatizador Tubo de Curva 90º de Aluminio Ø60... -
Página 13: Entrada De Aire Exterior (Equipos Para Interior)
5.10 Entrada de aire exterior (equipos para interior) Entrada mínima libre Modelo de Climatizador de aire exterior al local C 70 Professional 230 cm2 libres Salida de aire Superior (mínimo 50 cm2) Climatizador Entrada de aire exterior inferior 5.11 Factores químicos del agua de piscina El contenido mineral del agua de la piscina aumenta diariamente debido al agregado de sustancias químicas sanitarias y a la evaporación natural. -
Página 14: Mantenimiento
En el caso de sustitución de algún componente de la caldera, es imprescindible utilizar piezas de recambio originales. El uso de otros componentes puede comprometer el correcto funcionamiento del equipo. Caldaia no se hace responsable de los problemas que puedan surgir en el caso de no usar piezas de recambio originales y/o mano de obra sin capacitación. -
Página 15: Visualización En El Display
Problemas de funcionamiento y señalización de anomalías Visualización Problema Causa Solución en el display No llega corriente al display El equipo no está enchufado Enchufar el equipo Display Fusible quemado Reemplazar el fusible (contactar l a apagado servico técnico Falta de llama Falta o presión insuficiente Verificar que la válvula de paso de... - Página 16 Climatizador de Piscinas DIGITAL CP70 Professional Visualización Problema Causa Solución en el display Equipo apagado El climatizador se encuentra Prender el equipo - - - enchufado pero está apagado Se visualiza la temperatura Temperatura del agua de la Elevar la temperatura del agua de...
-
Página 17: Garantía
Extensión opcional de la garantía: CALDAIA extenderá el plazo de garantía a 4 meses a partir de la puesta en marcha del equipo cuando el cliente lo solicite. El plazo límite para la puesta en marcha del equipo es de 6 meses a partir de la fecha de factura. - Página 19 Mom 3423 (C1437AKO) Capital Federal Tel: (00-54-11) 4918-3737 Fax: (00-54-11) 4918-8743 e-mail: info@caldaia.com.ar www.caldaia.com.ar...
