Conexiones eléctricas
La calefacción debe estar puesta a tierra eléctri-
camente de conformidad con la normativa local
o, en ausencia de normativa local, con el Código
eléctrico nacional, ANSI/NFPA 70, y/o el Código
eléctrico canadiense, CSA C22.1, Parte 1, si se
utiliza una fuente eléctrica externa.
¡Peligro debido a corriente eléctrica!
La instalación inadecuada puede provocar da-
ños a la propiedad, lesiones físicas o incluso la
pérdida de la vida.
• La instalación debe realizarse por un elec-
tricista con licencia según las regulaciones
nacionales/locales.
• Antes de poder empezar a trabajar, la fuen-
te de alimentación debe apagarse y tam-
bién deben desconectarse todos los polos.
¡Peligro de incendio o riesgo de cortocir-
cuito debido a los cables de los conectores
inadecuados o incorrectamente instalados!
• Debido a las temperaturas superiores a los
105 °C (221 °F), no debe nunca conectarse
o dirigirse cables de conectores cerca
– de superficies metálicas del equipamiento,
– de las patas del bastidor de aluminio,
– de los tubos de escape o
– de los conductos de aire caliente.
• Instale los cables de conectores de modo que
no puedan rozarse. En caso de bordes afilados
(como los pasos de paredes metálicas), use
casquillos de paso o protectores de bordes.
• Todas las líneas que se extiendan hacia
el exterior del VR deben ser a prueba de
salpicaduras en la pared lateral del VR.
• Utilice solo las secciones transversales de
cable especificadas.
• No conecte nunca componentes eléctricos
adicionales a los cables de conectores.
• Los cables de conectores y las líneas de-
ben fijarse de modo seguro; no deben
llegar a soltarse ni a desconectarse por la
vibraciones.
• Las líneas eléctricas, el equipamiento de
conmutación y las unidades de control
para la calefacción Truma Combi deben
disponerse en el VR de tal manera que
funcionen sin problemas en condiciones de
funcionamiento normales.

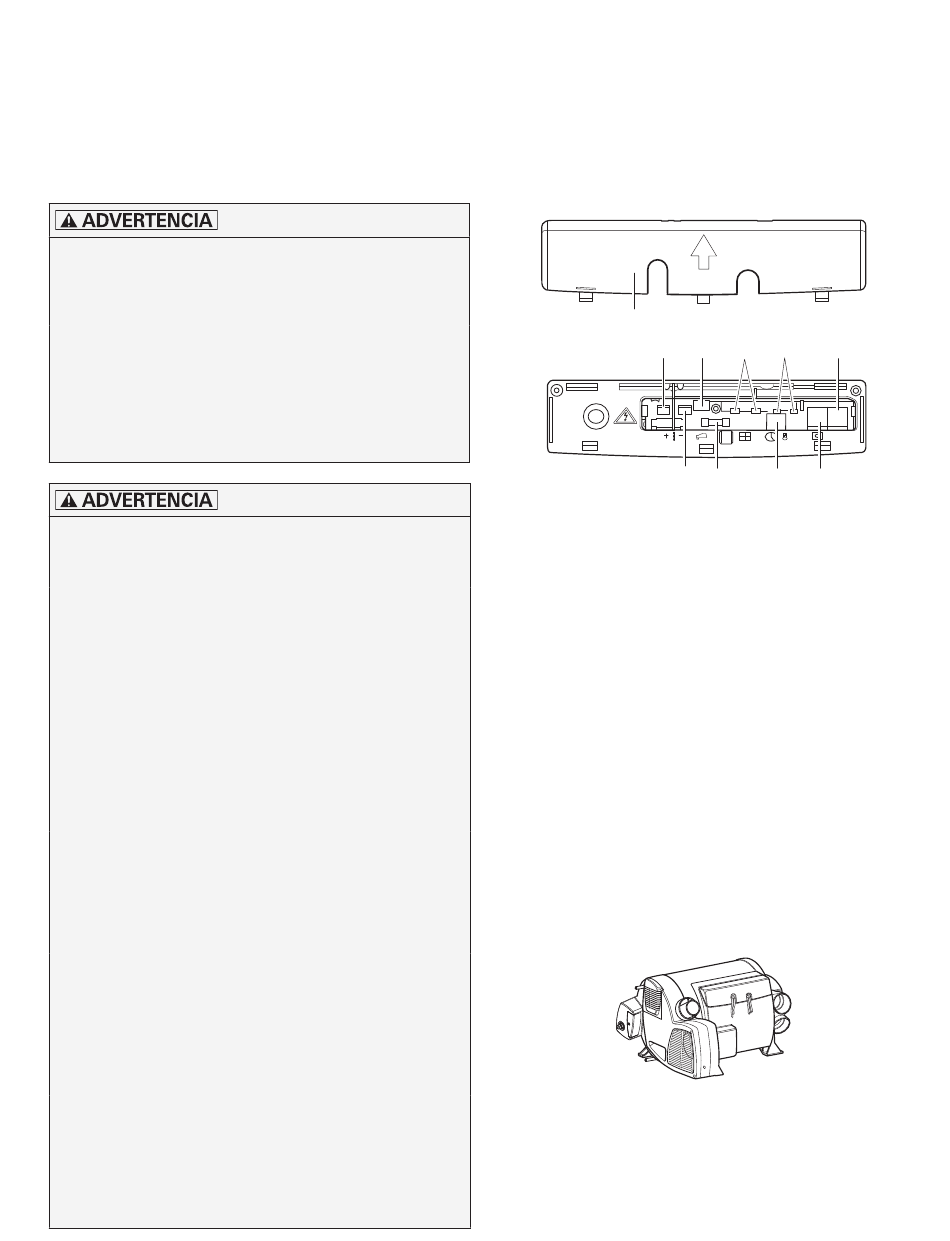

Las conexiones eléctricas están debajo de la ta-
pa de conexiones de la calefacción (Fig. 35 – 39).
Al separar o volver a colocar la tapa de conexio-
nes, tenga cuidado de no desplazar ni pellizcar
los cables de conectores.
1. Retire la tapa de conexiones presionándola
y deslizándola simultáneamente en la direc-
ción indicada por la flecha.
39
40
12 V
Fig. 35
39 Tapa de conexión
40 Tensión de entrada +12 V
41 Tierra de la tensión de entrada
42 No asignado
43 Fusible de acción retardada de T10A, 12 V
44 Puente de alambre
45 No asignado
46 Sensor de temperatura ambiental
47 Panel de control CP plus / Conector de
diagnóstico*
48 Panel de control CP plus / Conector de
diagnóstico*
* Conexiones alternativas
• Todas las conexiones eléctricas hacia la
calefacción deben constar de cables de co-
nectores combados. Esto evita que la con-
densación de agua se filtre dentro de la cale-
facción a través de los cables de conectores.
Fig. 36
abrir
42 44 48
46
41 43 45 47
