COMO CONFIGURAR EL DAP - IM/T
Una vez seleccionado el modo de trabajo, se valida con la tecla "TEST".
* Configuración modo de comunicaciones con repetidor REP-IM/T
(Por defecto de fábrica)

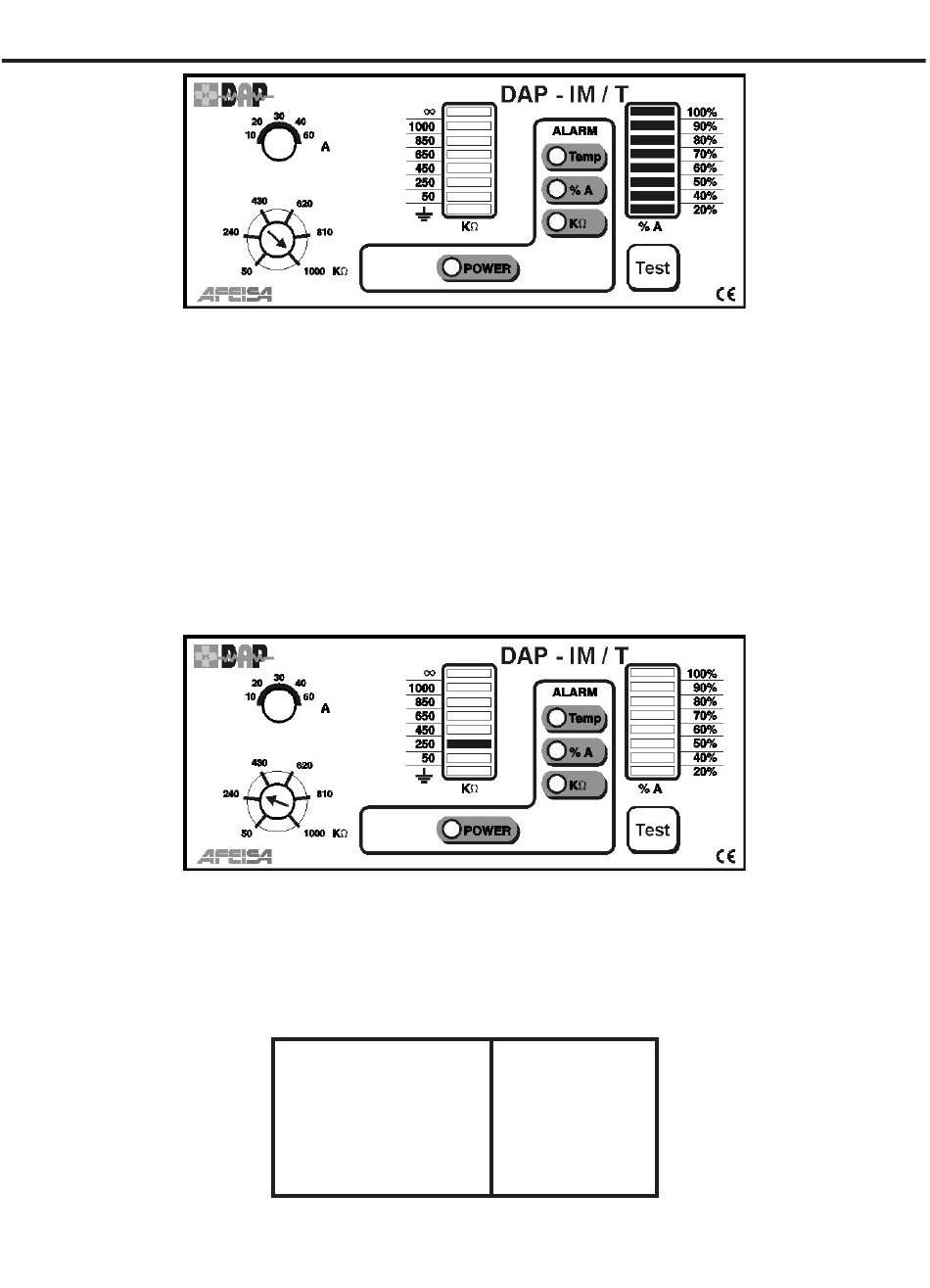

Si se ha seleccionado este modo de comunicaciones (con conexión a repe-
tidores REP-IM/T) la columna de led de resistencia de aislamiento indicará
gráficamente la posición del potenciómetro para poder ajustarlo con mayor
precisión. Una vez seleccionado el valor que deseamos, al pulsar la tecla
"TEST", el equipo graba la nueva configuración en su memoria EEPROM
y pasa a trabajar en modo de trabajo NORMAL.
* Configuración modo de comunicaciones con protocolo MODBUS
Si se ha seleccionado el modo MODBUS, para conexión a RS485, el primer
parámetro que se programa es la "velocidad de las comunicaciones",
según la siguiente tabla:
Si queremos seleccionar una velocidad de 9600 baudios, moveremos el
potenciómetro hasta que el LED de 850 quede encendido.
Velocidad (Baudios)
19200
9600
4800
2400
1200
- 13 -
Led iluminado
1000
850
650
450
250
