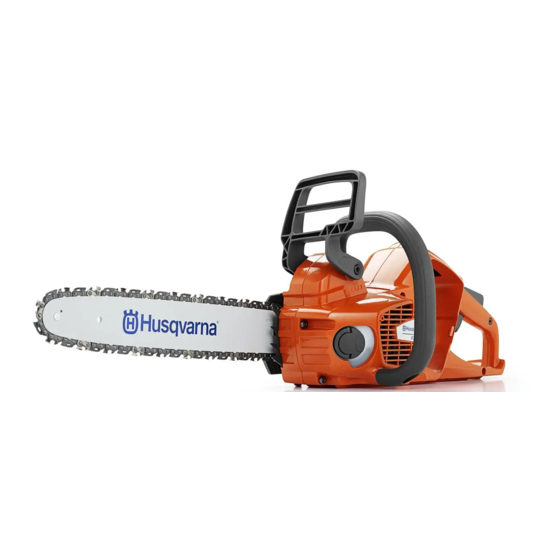

Husqvarna 536Li XP Manual De Taller
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Sierras
  5. 536 LiXP
  6. Manual de taller
Husqvarna 536Li XP Manual De Taller

Husqvarna 536Li XP Manual De Taller

Ocultar thumbs Ver también para 536Li XP:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de taller
536Li XP/535i XP, 436Li/330i
Español
521 - 002 -

Publicidad

Tabla de contenido
loading

Manuales relacionados para Husqvarna 536Li XP

Resumen de contenidos para Husqvarna 536Li XP

  • Página 1 Manual de taller 536Li XP/535i XP, 436Li/330i Español 521 - 002 -...

  • Página 2: Tabla De Contenido

    2.2 Instrucciones generales de seguridad....4 2.3 Símbolos que aparecen en el producto....4 2.4 Instrucciones de seguridad especiales....4 3 Datos de mantenimiento 3.1 Datos de mantenimiento 536Li XP/535i XP y 436Li/330i..............5 4 Herramientas de mantenimiento 4.1 Diagnostic Tool Kit..........7 5 Instrucciones de reparación...

  • Página 3: Introducción

    1.5 Herramientas de mantenimiento El manual contiene información acerca de las herramientas de mantenimiento necesarias. Utilice siempre herramientas originales de Husqvarna. 521 - 002 - Introducción - 3...

  • Página 4: Seguridad

    2 Seguridad 2.1 Definiciones de seguridad Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. Mango regulable ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas 2.4 Instrucciones de seguridad especiales cercanas si no se respetan las instrucciones del manual.

  • Página 5: Datos De Mantenimiento

    3 Datos de mantenimiento 3.1 Datos de mantenimiento 536Li XP/535i XP y 436Li/330i Los números indican el par de apriete de los componentes en Nm. ▲ Lubricar con aceite para motosierra ● Lubricar con grasa 536 LiXP/535i XP 436 Li/330i...
  • Página 6 4 mm 1 ~ 2 Nm (x3) 1 Nm (x2) 2,5 ~ 3 Nm 4 mm (x8) 1,7 ~ 2 Nm 4 mm 2,5 ~ 3 Nm 4 mm (x2) 1 Nm 6 - Datos de mantenimiento 521 - 002 -...

  • Página 7: Herramientas De Mantenimiento

    Common Service Tool también se con un ordenador personal (no incluido) para los utiliza para actualizar el software de los productos con productos Husqvarna. batería. Common Service Tool transmite datos del producto y de la batería al ordenador, como, por ejemplo, el Pos.

  • Página 8: Instrucciones De Reparación

    5 Instrucciones de reparación 5.1 Limpieza e inspección de las piezas del Montaje del 8. Monte el cárter. Consulte el apartado cárter en la página 9 producto 9. Llene con aceite para cadena. • Limpie y examine por completo todas las piezas. En caso de que fuera necesario utilizar herramientas especiales o procedimientos especiales, hay 5.3 Sustitución de la protección contra...

  • Página 9: Sustitución Del Captor De Cadena

    2. Quite el tornillo y sustituya el captor de cadena. 2. Quite la cubierta de la rueda motriz y la tuerca de la espada (536Li XP/535i XP) o la perilla (436Li/330i). 436 Li/330i 3. Quite la cubierta, la cadena de sierra y la espada.

  • Página 10: Gatillo De Alimentación

    5.10 Gatillo de alimentación 3. Asegúrese de que los soportes estén en la empuñadura. 5.10.1 Desmontaje del gatillo de alimentación 1. Extraiga la cubierta de la rueda motriz, la cadena de Extracción de la sierra y la espada. Consulte cubierta de la rueda motriz y la espada en la página Desmontaje del cárter en la 2.

  • Página 11: Montaje De La Protección Contra Reculadas

    5. Gire con cuidado la protección contra reculadas 3. Asegúrese de que el producto no se pueda mover a horizontalmente. Siga girando hasta que el orificio lo largo del procedimiento siguiente. del tornillo de la protección contra reculadas salga 4. Alinee la fijación de la protección contra reculadas y de la fijación (B) del producto.

  • Página 12: Motor

    8. Mueva la protección contra reculadas para 5.12.2 Montaje del motor comprobar si está bien montada. PRECAUCIÓN: No permita que los cables queden atrapados entre otras piezas del motor. 5.12 Motor 1. Coloque el motor en sus soportes. 5.12.1 Desmontaje del motor 2.

  • Página 13: Propulsor

    5.13 Propulsor 4. Desenchufe el conector (B). 5.13.1 Desmontaje del propulsor Nota: El propulsor se puede retirar con el motor montado o desmontado. 1. Retire la cubierta de la rueda motriz, la cadena de Extracción de la sierra y la espada. Consulte cubierta de la rueda motriz y la espada en la página 5.

  • Página 14: Desmontaje Del Interruptor Principal

    5. Aplique grasa en el conector y en los cables amarillos. PRECAUCIÓN: No doble la patilla. 2. Conecte el conector de la batería al cárter. 6. Coloque los cables y el interruptor principal en el cárter. Nota: Asegúrese de colocar los cables correctamente para no dañar los cables al montar el producto.

  • Página 15: Unidad De Control S/N -20151600245

    5.16 Unidad de control S/N -20151600245 4. Suelte con cuidado los enganches (D) de los extremos del conector con un destornillador pequeño. 5.16.1 Desmontaje de la unidad de control Nota: Antes de proceder con el desmontaje, observe cómo están montados los cables y otros componentes. Tenga cuidado durante el montaje y asegúrese de que los cables no queden atrapados entre otros componentes.

  • Página 16: Montaje De La Unidad De Control

    8. Quite los tornillos de la unidad de control y el 5. Coloque el conector del motor con el cable y los conector de la batería. Retire todos los cables del sensor del freno de cadena en el cárter, y componentes de la unidad de control.
  • Página 17 los cables no queden atrapados entre otros 5.17.2 Montaje de la unidad de control componentes. 1. Enchufe los cables a la unidad de control. Asegúrese de que el soporte y la junta de estanquidad estén colocados correctamente. En 1. Desmonte la cubierta de la rueda motriz, la cadena primer lugar, acople (A) y, a continuación, (B).

  • Página 18: Sustitución Del Teclado S/N -20151600245

    4. Asegúrese de que no haya cables en la zona 6. Asegúrese de que la temperatura no sea inferior a sombreada de la ilustración (A). Se trata del 15 °C (59 °F). La diferencia de temperatura entre la mecanismo de extracción de la batería (B). superficie donde se coloca el teclado y la temperatura ambiente no debe ser superior a ±3 °C (5 °F).

  • Página 19: Freno De Cadena

    4. Suelte el soporte del cable de la unidad de control. 5. Retire los tornillos y la cubierta del freno de cadena. Primero suelte (A) y, a continuación, (B). 6. Dirija el muelle grande hacia un destornillador y retírelo. 5. Desenchufe el conector de la protección contra reculadas (B).

  • Página 20: Montaje Del Freno De Cadena

    5.20 Sensor del freno de cadena 5.19.2 Montaje del freno de cadena ADVERTENCIA: Utilice gafas protectoras. Los 5.20.1 Desmontaje del sensor del freno de muelles pueden salir despedidos y causar cadena lesiones. ADVERTENCIA: Utilice gafas protectoras. Los muelles pueden salir despedidos y causar 1.

  • Página 21: Montaje Del Sensor Del Freno De Cadena

    5.20.2 Montaje del sensor del freno de cadena 6. Retire los tornillos y la cubierta. ADVERTENCIA: Utilice gafas protectoras. Los muelles pueden salir despedidos y causar lesiones. 1. Coloque el sensor en el cárter. 7. Retire el eje de lubricación y el cilindro. Retírelos de la manguera de goma.

  • Página 22: Montaje De La Bomba De Aceite

    5.22 Tensor de la cadena (536Li XP/535i XP) 5.21.2 Montaje de la bomba de aceite 1. Lubrique las piezas. 5.22.1 Desmontaje de los componentes del 2. Dirija la manguera por el orificio del cárter. Tire de tensor de la cadena (536Li XP/535i XP( ella con los dedos o con unos alicates de punta 1.

  • Página 23: Tensor De La Cadena (436Li/330I)

    5.23 Tensor de la cadena (436Li/330i) 5.23.1 Extracción de los componentes del tensor de la cadena (436Li/330i( 1. Desmonte la cubierta de la rueda motriz, la cadena Extracción de la cubierta de la de sierra y la espada. rueda motriz y la espada en la página 9 2.

  • Página 24: Resolución De Problemas

    6 Resolución de problemas 6.1 Conexión de Common Service Tool 6.2 Para llevar a cabo la resolución de problemas de Common Service Tool 1. Conecte el cable adaptador de la herramienta Common Service Tool a la batería y el conector de Si la herramienta Common Service Tool no recibe señal la batería al producto.
  • Página 25 Síntomas Posibles causas Acción recomendada Los indicadores luminosos del tecla- Conexión deficiente en el conector Compruebe que el conector del tecla- do parpadean. del teclado. do está montado correctamente, se- co, sin daños y no presenta signos de corrosión. Cortocircuitos en el teclado. Sustituya el teclado.

  • Página 26: Resolución De Problemas De La Batería Y Del Cargador

    6.4 Resolución de problemas de la batería y del cargador Síntomas Posibles causas Acción recomendada No parpadea ningún LED de la bate- Batería defectuosa. Cambie la batería. ría al pulsar el botón de arranque. Aparece un símbolo de advertencia Batería defectuosa. Cambie la batería.

  • Página 27: Apéndice De Resolución De Problemas

    Síntomas Posibles causas Acción recomendada Símbolo de advertencia rojo fijo en el Cargador averiado. Cambie el cargador cargador cuando se enchufa a la to- ma eléctrica. Símbolo de advertencia rojo fijo en Cargador averiado. Cambie el cargador cargador durante la carga. Se enciende una luz verde en el car- Batería defectuosa.

  • Página 28: Conector Del Motor

    6.5.5 Conector del motor 6.5.8 Cables de comunicación Asegúrese de que el conector del motor encaja Asegúrese de que los tres pequeños cables de firmemente en la unidad de control. comunicación no están sueltos o dañados. 6.5.6 Conector del motor Asegúrese de que el conector del motor esté...

  • Página 29: Desmontaje Del Conector De La Batería

    6.5.10 Desmontaje del conector de la batería 4. Levante la fijación de plástico y tire para retirar el cable de comunicación, si está instalado. PRECAUCIÓN: La patilla del conector del cable de comunicaciones está suelta y puede caerse. 1. Retire el conector de la batería. 2.

  • Página 30: Montaje Del Conector De La Batería

    6.5.11 Montaje del conector de la batería 3. Coloque el conector de la batería con el cable negro en el lado negativo de la carcasa de plástico. Alinee PRECAUCIÓN: La patilla del cable está suelta los orificios de las patillas. y puede caer.
  • Página 31 521 - 002 - Resolución de problemas - 31...
  • Página 32 1155399-46 2018-12-07...
