Por favor antes de conectar la alimentación de entrada, verifique que los cables están
¡La corriente máxima con carga directa (sin transformador de corriente) es de 5 Amper!
Verifique que la tensión de alimentación, voltaje de entrada, corriente de entrada estén
El mal uso del equipo puede llegar a producir fallas graves en el equipo.
Esta guía y su contenido están protegidos, en el sentido del Código de propiedad intelectual
bajo las leyes de derechos de autor que cubren textos, dibujos y modelos, así como por el
derecho de marcas. No usar para ningún propósito o reproducir, excepto
para su uso personal, no comercial, tal como se define en el Código, la totalidad o parte
de esta guía en cualquier medio sin el permiso de Gralf, dado por escrito. Gralf no otorga
ningún derecho o licencia para el uso personal y no comercial de la guía o su contenido.
El equipo eléctrico debe ser instalado, operado, reparado y mantenido sólo por personal
calificado. Gralf no asume ninguna responsabilidad por las consecuencias derivadas del
uso de este material.
Como las normas, especificaciones y diseños podrían cambian, solicite confirmación de la
1. Introducción general
El analizador de red trifásico se puede usar para medir todos los parámetros eléctricos más
habituales (voltaje, corriente, frecuencia, potencia, factor de potencia, energía eléctrica),
facilitando al usuario un estudio detallado de su red eléctrica trifásica.
2. Parámetros técnicos
Parámetros técnicos
Voltaje
Entrada
Corriente
Energía
Salida
Eléctrica

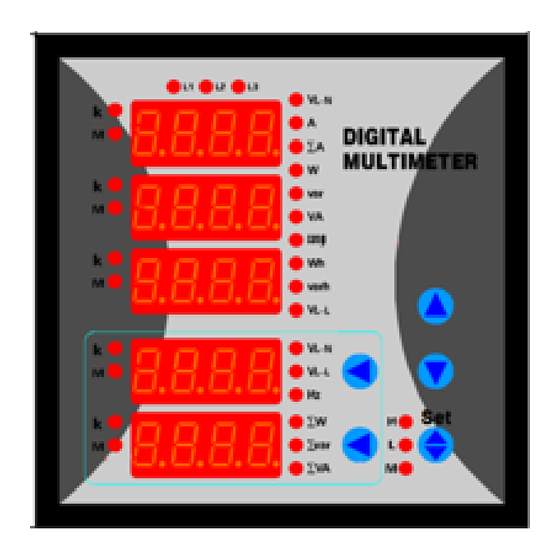

Analizador de red trifásico GF-1000MP
¡Precauciones!
conectados correctamente.
dentro de los rangos mencionados en el manual.
Información legal
Todos los demás derechos están reservados.
información proporcionada en esta publicación.
Red
Rango de valores
Sobrecarga
Consumo
Impedancia
Rango de valores
Sobrecarga
Impedancia
Frecuencia
Modo de salida
Pulso constante
www.gralf.com.ar
Índice
3 Fases 3 Cables, 3 Fases 4 Cables
100V o 400V AC
Consistente: 1.2 veces Instantánea: 2 veces
<0.5VA por Fase
>500kΩ / V
5A AC (Sin TC)
Consistente: 1.2 veces Instantánea: 10 veces
<20mΩ / Fase
45~65Hz
Salida de pulso de acoplamiento óptico de
colector abierto
10000 imp/kWh
10000 imp/kvarh

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Gralf GF-1000MP

  • Página 1 Código, la totalidad o parte de esta guía en cualquier medio sin el permiso de Gralf, dado por escrito. Gralf no otorga ningún derecho o licencia para el uso personal y no comercial de la guía o su contenido.
  • Página 2 Entrada I: Tres fases de corriente AC: A, B, C. Entrada DI: puerto de entrada del valor de cambio externo. Salida imp: salida del pulso de energía. OUT 1 ~4: canal 1~4 del rele de salida. RS485: puerto de salida de comunicación. www.gralf.com.ar...
  • Página 3 Conexión (con TC) de 3 cables Conexión (con TC) de 4 cables Conexión (con TC) de 3 cables con Conexión (con TC) de 4 cables con transformadores transformadores Conexión monofásica www.gralf.com.ar...
  • Página 4: Parámetros De Medición Voltaje De Cada Fase (Vl-N): Ua, Ub, Uc

    • Este equipo debe instalarse en un gabinete eléctrico adecuado. Si no sigue estas instrucciones, se producirán lesiones graves o incluso la muerte. 5. Programación y uso 5.1 Descripción del panel. 5.2 Parámetros de Medición Voltaje de cada fase (VL-N): UA, UB, UC www.gralf.com.ar...
  • Página 5: Cambio Del Display Y Modo Del Display

    A, el display B muestra el parámetro de fase B, el display C muestra el parámetro de fase C (excepto ƩA, Wh y VARh), como se muestra a continuación: Corriente de fase A IA = 5.000A Corriente de fase B IB = 5.001A Corriente de fase C IC = 4.999A www.gralf.com.ar...
  • Página 6 Cuando el led ΣW, el led Σvar y el led ΣVA se encuentren apagados, indicaran el valor actual del Factor de Potencia Total. 5.3.4 Para visualizar los valores máximos y mínimos de los parámetros actuales, hay que presionar la tecla SET www.gralf.com.ar...
  • Página 7: Tecla Set

    En modo de configuración del menú, presione esta tecla para desplazar el cursor a la izquierda de a un digito. TECLA TOTAL INFERIOR:  En modo de medición, se debe presionar esta tecla para cambiar entre ƩW, ƩVAR, ƩVA y FPT. www.gralf.com.ar...
  • Página 8: Menú De Configuración

    0: n8.2, sin paridad, 8 bits de datos, 2 bits de parada 1: n8.1, sin paridad, 8 bits de datos, 1 bit de parada o8.1 2: o8.1, paridad impar, 8 bits de datos, 1 bit de parada E8.1 3: E8.1, con paridad, 8 bits de datos, 1 bit de parada www.gralf.com.ar...
  • Página 9 YES: Reinicia el valor máx./min. no: No reiniciar (presionar la flecha YES: Reinicia el valor de demanda no: CLr.d yES no hacia arriba por 2 No reiniciar segundos) YES: Reinicia el valor de energía eléctrica no: CLr.E yES no No reiniciar www.gralf.com.ar...
