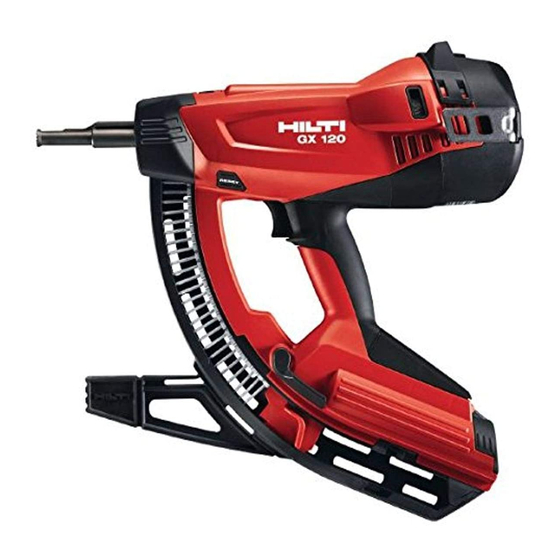

Hilti GX 120 Manual De Instrucciones
Ocultar thumbs
Ver también para GX 120:
- Manual de instrucciones (18 páginas) ,
- Manual de instrucciones (259 páginas)
Manuales relacionados para Hilti GX 120
Resumen de contenidos para Hilti GX 120
- Página 1 Hilti Corporation FL‑9494 Schaan Tel: +423 / 234 21 11 Fax: +423 / 234 29 65 www.hilti.com...
- Página 2 +Ç +≠ +“ +±...
- Página 4 +“...
-
Página 5: Tabla De Contenido
Herramienta accionada por gas GX 120 1 Los números hacen referencia a las ilustracio- Lea detenidamente el manual de instruc- nes del texto que pueden encontrarse en las páginas ciones antes de la puesta en servicio. desplegables correspondientes. Manténgalas desple- gadas mientras estudia el manual de instrucciones. -
Página 6: Descripción
Hilti especial- o utilizarse para usos diferentes a los que están mente para esta herramienta. Las recomendaciones... -
Página 7: Accesorios, Material De Consumo
X‑120 TS Superficie de tra- bajo (para obtener Clavos Longitud Tiras de información más de- tallada, póngase en contacto con Hilti) X‑EGN 14MX 14 mm (¹/₂") 10 unidades Acero X‑GHP 18MX 18 mm (¹¹/₁₆") 10 unidades Hormigón duro / hor- migón prefabricado /... -
Página 8: Datos Técnicos
4. Datos técnicos Reservado el derecho a introducir modificaciones técnicas Herramienta con cargador Peso 3,8 kg (8,41 lbs) Dimensiones (L x An x Al) 431 mm X 134 mm X 392 mm (17" x 5 ¼" x 15 ½") Máx. 39 mm (máx. 1 ⁹/₁₆") Longitud del clavo Ø... -
Página 9: Manipulación Y Utilización Segura De Las Herramientas De Montaje Directo
Utilice calzado antideslizante. repararse o sustituirse de forma pertinente en el h) Observe las condiciones ambientales. No ex- servicio técnico de Hilti, si no se especifica lo ponga la herramienta a las precipitaciones ni contrario en el manual de instrucciones. -
Página 10: Almacenamiento
elementos adecuados, la herramienta puede sufrir 5.1.6.1 Almacenamiento daños y/o la calidad de fijación puede disminuir. a) No almacene las cargas de gas en espacios b) Utilice exclusivamente elementos de fijación ho- habitados o en una sala que conduzca a un mologados para la herramienta. -
Página 11: Puesta En Servicio
6. Puesta en servicio 3. Desbloquee la guía deslizante de clavos y deje que se desplace lentamente hacia delante. 6.2 Colocación de la carga de gas 3 INDICACIÓN 1. Abra la tapa. Antes de la puesta en servicio, lea el manual de 2. -
Página 12: Manejo
7. Manejo ADVERTENCIA Antes de realizar el cambio de cargador y las tareas de cuidado y mantenimiento, la herramienta debe descargarse (véase el capítulo manejo "Descarga de la herramienta"). ADVERTENCIA Si se mantiene una velocidad de fijación elevada durante un largo intervalo de tiempo, la superficie INDICACIÓN exterior de la empuñadura puede calentarse. -
Página 13: Punta De La Herramienta
7.3.2 Colocación del cargador 8 1. Alinee la punta de la herramienta con la ranura de la herramienta. 1. Acople el cargador en la herramienta. 2. Introduzca la punta en la herramienta. INDICACIÓN La palanca de bloqueo debe estar 3. Sujete la punta de la herramienta con la mano y abierta. -
Página 14: Directrices De Utilización
7. No utilice ningún producto de limpieza que con- tenga silicona. 8.1 Cuidado de la herramienta 17 8. No utilice sprays Hilti ni productos de conserva- PRECAUCIÓN ción y/o lubricación similares. Evite daños en el detector del pistón, el detector de... -
Página 15: Mantenimiento
Válvula de entrada/salida sucia u Limpie la herramienta teniendo en obturada. cuenta la colocación de la mano. Póngase en contacto con Hilti si no consigue solucionar el problema. Elemento fijado a demasiada Potencia excesiva. Ajuste el interruptor selector de profundidad potencia a "‐". - Página 16 15 Véase el capítulo: 7.3.1 Extracción del cargador 7 Véase el capítulo: 7.4.1 Desmontaje de la punta de la herramienta 9 Véase el capítulo: 7.8 Descarga de la herramienta Póngase en contacto con Hilti si no consigue solucionar el problema.
- Página 17 Fallo Posible causa Solución Presión ejercida en diagonal. Mantenga siempre la herramienta Índice de averías de fijación en ángulo recto respecto a la demasiado elevado superficie de trabajo, utilice el pie de apoyo. Véase el capítulo: 7.5 Pie de apoyo Clavo utilizado incorrecto.
- Página 18 Véase el capítulo: 7.4.1 Desmontaje de la punta de la herramienta 9 Herramienta demasiado caliente. Deje que la herramienta se enfríe. Póngase en contacto con Hilti si no consigue solucionar el problema. Si está caliente, la herramienta La velocidad de fijación es bastante...
-
Página 19: Reciclaje
En muchos países, Hilti ya dispone de un servicio de recogida de la herramienta usada. Póngase en contacto con el servicio de atención al cliente de Hilti o con su asesor de ventas. Si desea separar los materiales de la herramienta por sí mismo tenga en cuenta las directrices y prescripciones regionales e internacionales. -
Página 20: Declaración De Conformidad Ce
12. Declaración de conformidad CE 61000‑4‑2:1995, 61000‑4‑3:2006, Denominación: Herramienta accionada IEC 61000‑4‑8:1993: A1:2000. por gas Denominación del GX 120 modelo: Año de fabricación: 2007 Hilti Corporation Garantizamos que este producto cumple las siguientes normas y directrices: 75/324/EEC, 91/155/EEC, 64/548/EEC, EN 292, EN 563, EN 50081‑2, EN 1127‑1, EN 417, ISO 8662‑11:1999,...
