Alarmas, mensajes de error, avisos de diagnóstico y
de sistema
5.1
Indicadores de estado y error
Indicadores LED

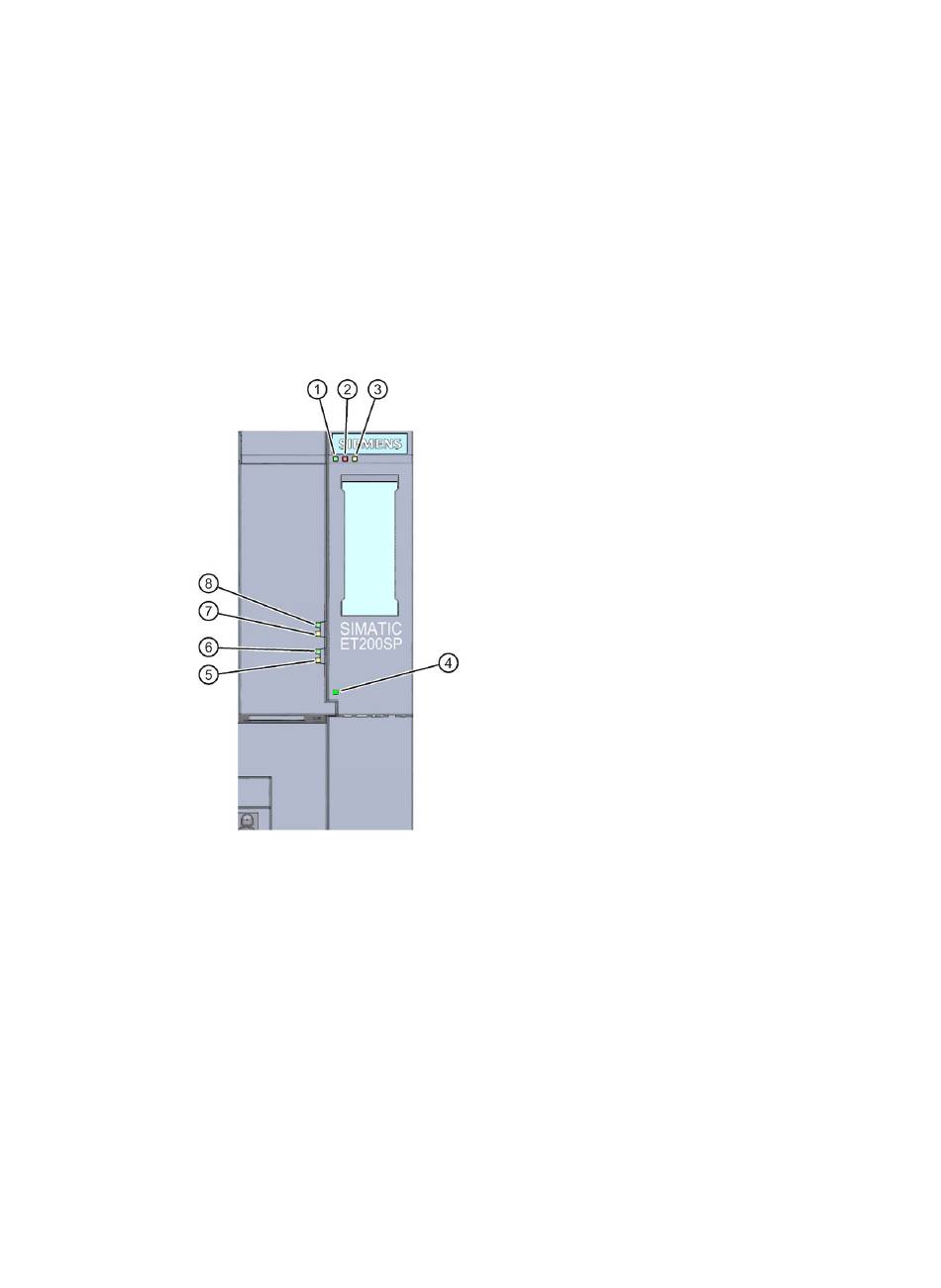

La figura siguiente muestra los indicadores LED del módulo de interfaz y del BusAdapter
①
②
③
④
⑤
⑥
⑦
⑧
Figura 5-1
Significado de los indicadores LED
Las siguientes tablas contienen los significados de los indicadores de estado y de error.
Módulo de interfaz IM 155-6 PN/2 HF (6ES7155-6AU01-0CN0)
Manual de producto, 10/2018, A5E03915897-AH
RN (verde)
ER (rojo)
MT (amarillo)
PWR (verde)
MT2 (amarillo), puerto SCRJ
LK2 (verde)
MT1 (amarillo), puerto SCRJ
LK1 (verde)
Indicadores LED en el módulo de interfaz y BusAdapter
