Medva FULL PRO FC Manual De Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
FULL PRO FC
Manual de usuario
ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Medva FULL PRO FC

Resumen de contenidos para Medva FULL PRO FC

  • Página 1 FULL PRO FC Manual de usuario...

  • Página 2: Tabla De Contenido

    FULL PRO FC Índice Índice......................2 Mantenimiento .................... 3 Instrucciones importantes de seguridad para la instalación ......3 Instrucciones importantes de seguridad para el uso ........4 Uso del equipo ..................4 1. Introducción ................... 5 2. Datos técnicos ..................5 3.

  • Página 3: Mantenimiento

    FULL PRO FC Mantenimiento Instrucciones importantes de seguridad para la instalación Desconectar la fuente de corriente antes de proceder a la instalación o reparación del panel de control. •Desconectar la alimentación antes de efectuar cualquier manipulación en el equipo. •Antes de instalar el cuadro, retire todas las cuerdas o cadenas innecesarias y deshabilite cualquier equipo, como cerraduras, que no son necesarias para la operación automática.

  • Página 4: Instrucciones Importantes De Seguridad Para El Uso

    FULL PRO FC Instrucciones importantes de seguridad para el uso •No deje que los niños jueguen con los controles de la puerta. •Mantenga los controles remotos fuera del alcance de los niños. •Vigile el movimiento de la puerta y mantenga a las personas alejadas hasta que la puerta esté...

  • Página 5: Introducción

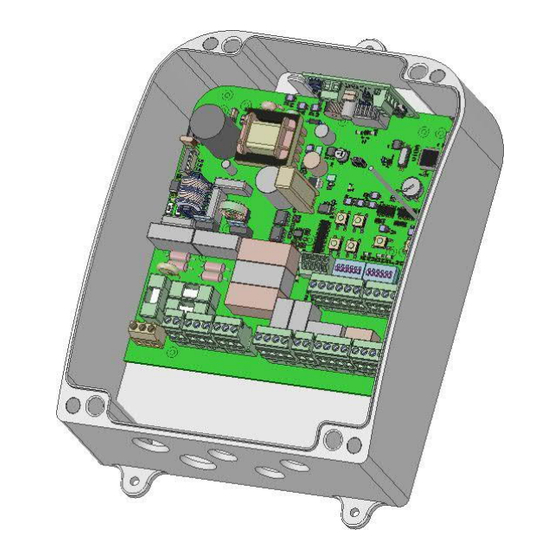

    FULL PRO FC 1. Introducción Cuadro de maniobra monofásico 2 motores con paro suave para uso residencial y comunitario. Control por encoder absoluto-digital JCM, Elektromaten o Kostal (sólo motor 1) o por finales de carrera. 2. Datos técnicos PÁRAMETRO VALOR Alimentación...

  • Página 6: Descripción/Conexión

    FULL PRO FC 4. Descripción/Conexión 4.1 Descripción cuadro...

  • Página 7: Pulsador Programación Maniobra Puerta

    FULL PRO FC 1- RECEPTOR 18- SALIDA 12/24VDC / TEST 2 salidas Conexión receptor motion STICK Rango a 12Vac/dc: 11,4V a 12,6V Rango a 24Vac/dc: 23,9V a 27,3V 2- FUERZA MOTOR 19- ELECTROCERRADURA Salida 12Vdc para electrocerradura 3- TARJETA DE EXPANSIÓN 20- SALIDAS LIBRE TENSIÓN...

  • Página 8: Conexión Alimentación Y Motor

    FULL PRO FC 4.2 Conexión alimentación 4.3 Salidas y motor 4.4 Entradas...

  • Página 9: Conexión Fotocélula Con Autotest

    FULL PRO FC 4.5 Conexión fotocélula con autotest...
  • Página 10 FULL PRO FC 4.6 Conexión encoder absoluto...

  • Página 11: Selector De Opciones

    FULL PRO FC 4.7 Selector de opciones Por defecto todos los selectores salen en OFF de fábrica. SELECTOR OPCIONES 1 (izquierdo) No cierra automáticamente 1- AUTOCIERRE Cierra automáticamente Velocidad normal en toda la maniobra 2- VELOCIDAD LENTA Velocidad lenta disponible al final de la...

  • Página 12: Puesta En Marcha

    FULL PRO FC 5. Puesta en marcha 5.1 Posicionamiento de la puerta PULSAR BOTÓN PROG PULSAR MOTOR2 CLOSE PUERTA 2 CIERRA PULSAR MOTOR1 CLOSE PARA CERRAR EN HP PARA CERRAR EN HP PUERTA 1 CIERRA PULSAR BOTÓN PROG LED SE APAGA...

  • Página 13: Programación

    FULL PRO FC 6. Programación 6.1 Programación maniobra puerta dos hojas y velocidad lenta Para programar la maniobra de la puerta es necesario usar el pulsador PROG para iniciar la programación y el pulsador START para realizar cada paso de la secuencia.
  • Página 14 FULL PRO FC ¤ ¤ PULSAR BOTÓN START PUERTA 2 CIERRA PULSAR BOTÓN START PUERTA 1 CIERRA ݤ ݤ Ý Ý PULSAR BOTÓN PUERTA 2 CIERRA CON PULSAR BOTÓN START PUERTA 1 CIERRA CON START VELOCIDAD LENTA VELOCIDAD LENTA ¤...

  • Página 15: Programación Maniobra Puerta De Dos Hojas Sin Velocidad Lenta

    FULL PRO FC 6.2 Programación maniobra puerta de dos hojas sin velocidad lenta En el paso 2 situar solamente la opción 6 a ON. Siga la secuencia anterior sin realizar los pasos marcados con 'Ý'. 6.3 Programación maniobra puerta una hoja con velocidad lenta En el paso 2 situar solamente la opción 2 a ON.

  • Página 16: Mantenimiento

    FULL PRO FC 7. Mantenimiento 7.1 ¿Funciona? Una vez programado el cuadro de maniobra, comprobar que todo el sistema funciona correctamente. 7.2 Indicador luminoso de posibles fallos, led ERROR ERROR LED ERROR INDICACIÓN SOLUCIÓN ERROR INTERNO 10 destellos lentos Error interno Dirigirse al servicio técnico...
  • Página 17 FULL PRO FC RBAND NO 3 destellos lentos había programado Volver a programar el cuadro sin EXISTE 10 destellos cuadro con RBAND y ahora RBAND o conectar la RBAND con ER30 rápidos no está la que se había programado el...
  • Página 18 FULL PRO FC...
  • Página 19 FULL PRO FC...

  • Página 20: Declaración De Conformidad Ce

    FULL PRO FC Declaración de conformidad CE MEDVA Mecanismos del Vallés, S.L. declara que el producto FULL PRO FC cumple con requerimientos de la Directiva de Máquinas 2006/42/CE, así como con los de las Directivas 2014/30/EU sobre compatibilidad electromagnética y 2014/35/EU sobre baja tensión, siempre y cuando su uso sea el previsto;...
