Descripción del producto
2.1 Características
Referencia
6ES7138-6BA00-0BA0
Versión de firmware
El presente manual de producto describe las características de la versión de firmware V1.3
del módulo.

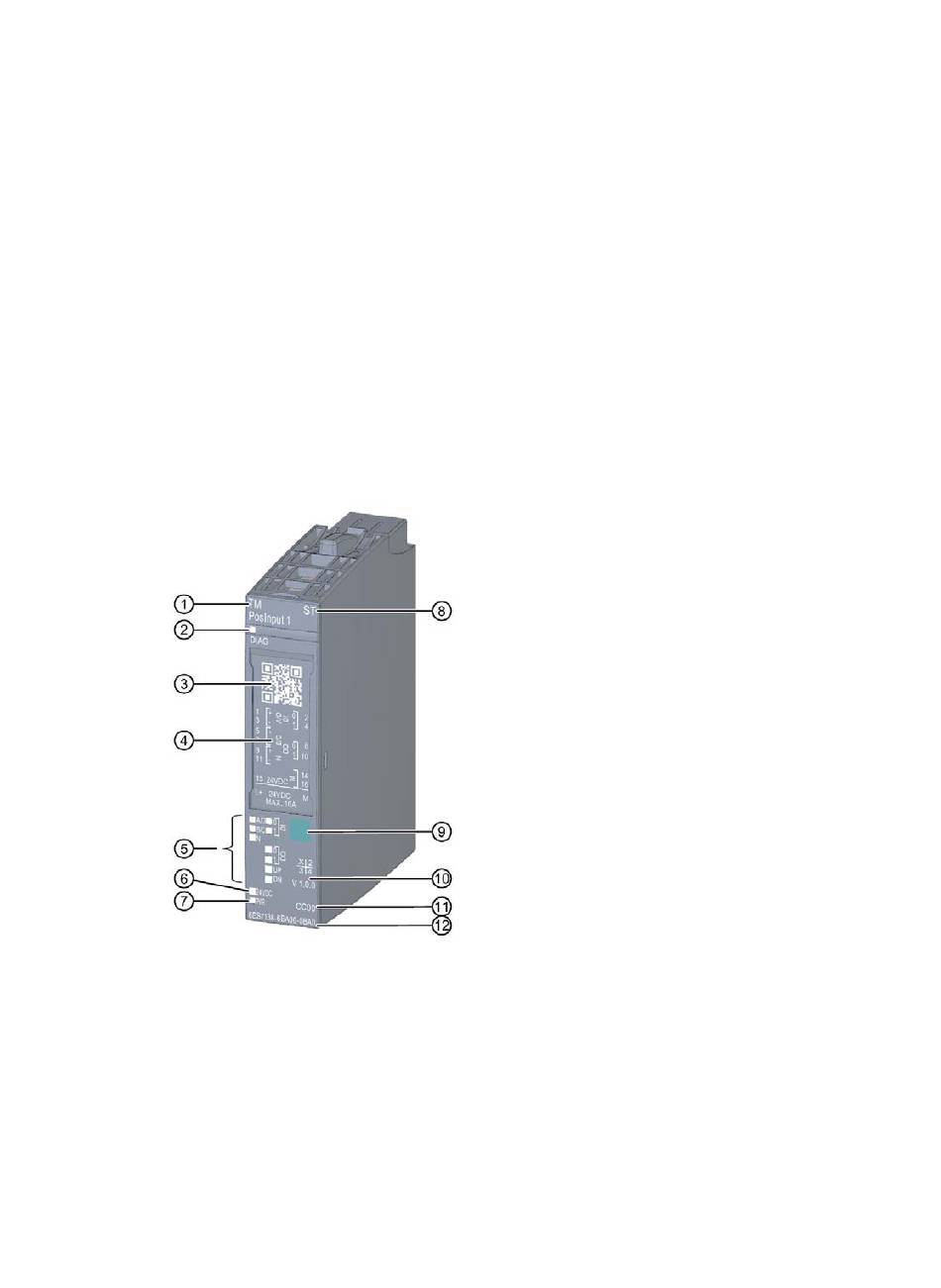

Vista del módulo
①
②
③
④
⑤
⑥
Figura 2-1
12
Tipo y nombre del módulo
LED de diagnóstico
Código de matriz 2D
Esquema de conexiones
LED de estado de canal
LED de alimentación de
sensores
Vista del módulo TM PosInput 1
⑦
LED de tensión de alimentación
⑧
Clase de función
⑨
Identificación por color del tipo de módulo
⑩
Nivel de funcionalidad y versión de firmware
⑪
Código de color para seleccionar las plaquitas de identificación
por color
⑫
Referencia
Módulo tecnológico TM PosInput 1 (6ES7138‑6BA00‑0BA0)
