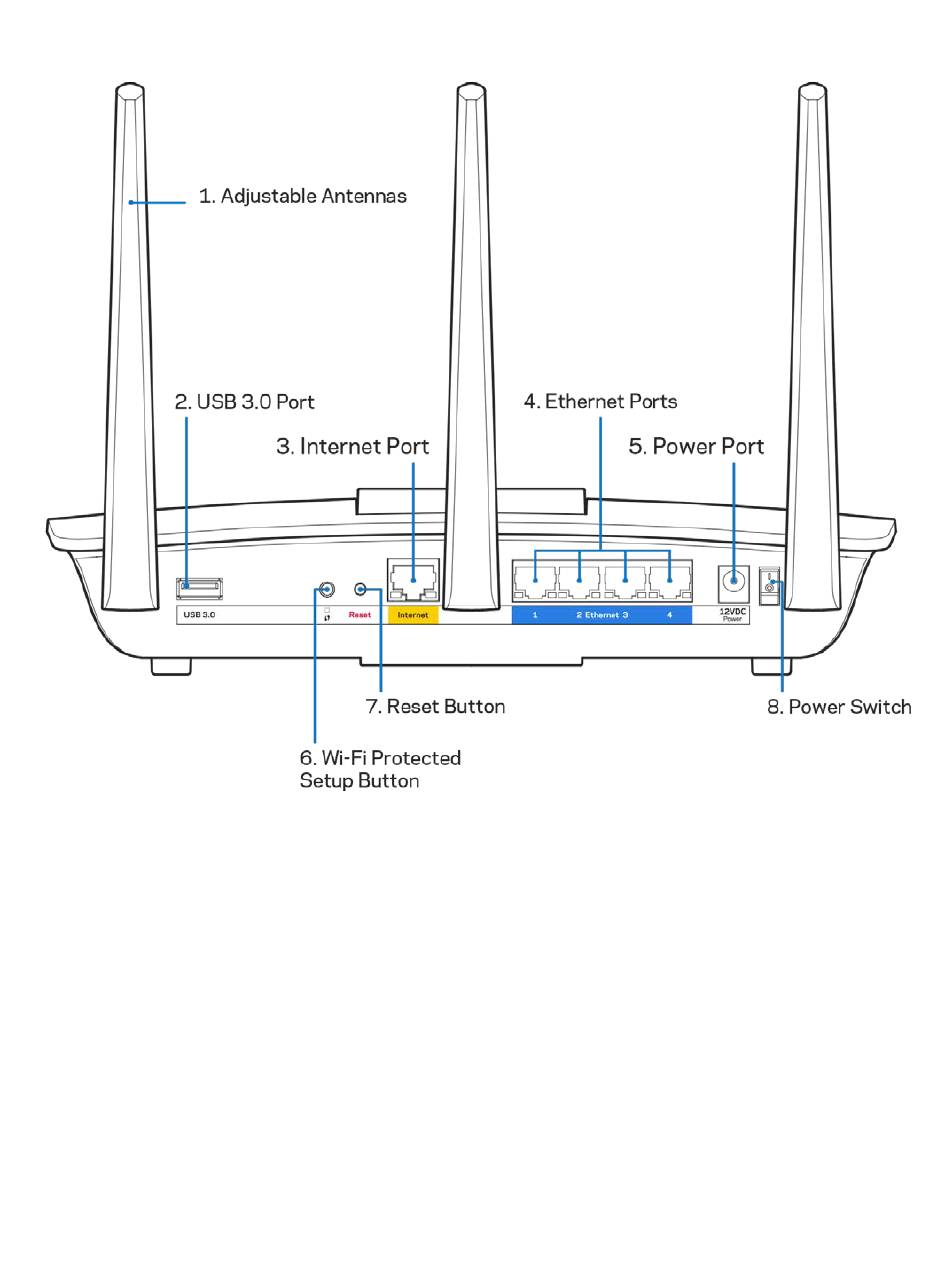

Πίσω όψη
—
Ρυθμιζόμενες κεραίες (1) Για καλύτερη απόδοση, τοποθετήστε τις κεραίες κάθετα όπως φαίνεται στο σχέδιο.
Θύρα USB 3.0 (2)—Συνδέστε και μοιραστείτε μια θύρα USB ή έναν εκτυπωτή USB στο δίκτυο σας ή στο
Internet.
Θύρα Internet (3)—Συνδέστε ένα καλώδιο Ethernet σε αυτήν την κίτρινη θύρα gigabit (10/100/1000) και το
άλλο άκρο σε ένα καλωδιακό/ DSL μόντεμ ευρυζωνικού Internet ή μόντεμ οπτικής ίνας.
Σημείωση—Για καλύτερη απόδοση, χρησιμοποιήστε καλώδια κατηγορίας CAT5e ή υψηλότερης στις θύρες
Internet.
Θύρες Ethernet (4)— Συνδέστε καλώδια Ethernet σε αυτές τις μπλε θύρες gigabit (10/100/1000) και το άλλο
άκρο τους στις ενσύρματες συσκευές στο δίκτυό σας.
Σημείωση—Για καλύτερη απόδοση, χρησιμοποιήστε καλώδια κατηγορίας CAT5e ή υψηλότερης στις θύρες
Ethernet.
Θύρα τροφοδοσίας (5)—Συνδέστε τον παρεχόμενο μετασχηματιστή AC.
